使用Arduino开发板和MAX7219驱动器控制8*8点阵

风筝

在本篇文章中，我们将学习如何使用MAX7219驱动器和Arduino开发板控制8×8 LED点阵显示屏。我们将举三个例子，第一个例子主要解释MAX7219的基本工作原理，在第二个例子中将看到8×8 LED点阵上的滚动文本是如何实现的，在第三个例子中通过蓝牙和自制Android应用程序来控制它们。

MAX7219

现在让我们仔细看看MAX7219驱动器。该IC能够驱动64个独立的LED，同时仅使用3根线与Arduino进行通信，而且我们还可以菊花链连接多个驱动器和点阵，并且仍使用相同的3线。

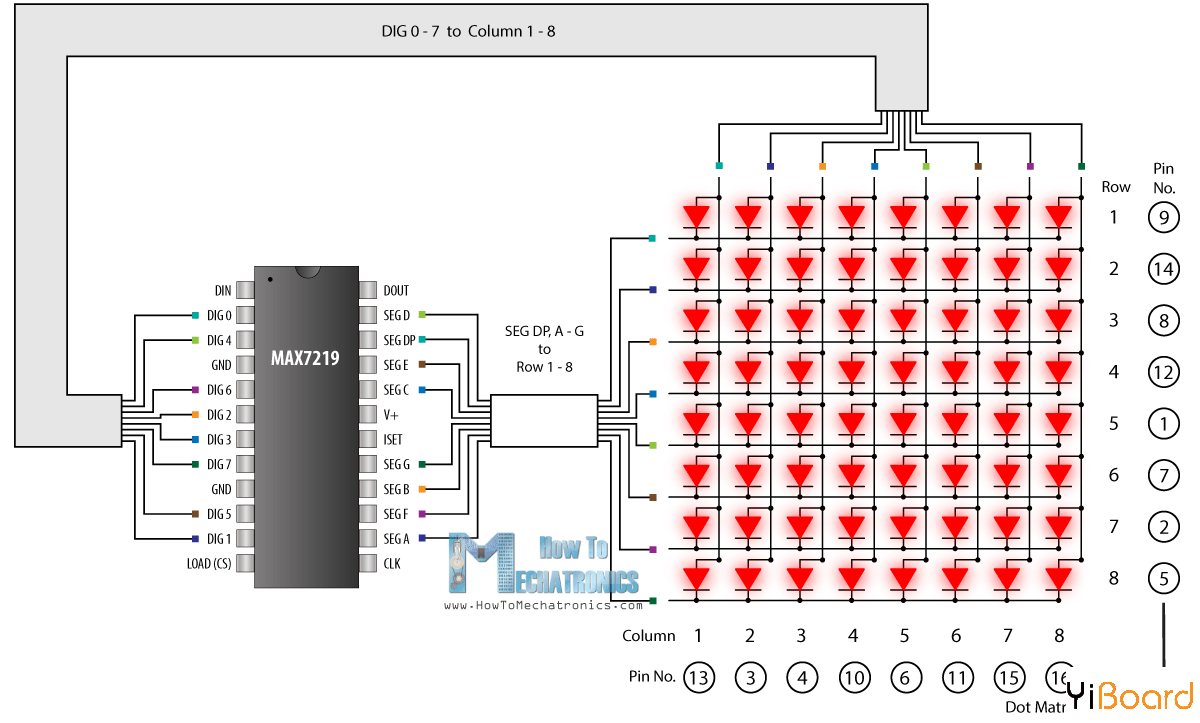

64个LED由IC的16个输出引脚驱动。现在的问题是如何做到这一点。那么同时点亮的最大LED数量实际为8。 LED排列为8×8行和列。因此，MAX7219可以在很短的时间内激活每列，同时驱动每一行。因此，通过快速切换列和行，人眼将只注意到连续的光。

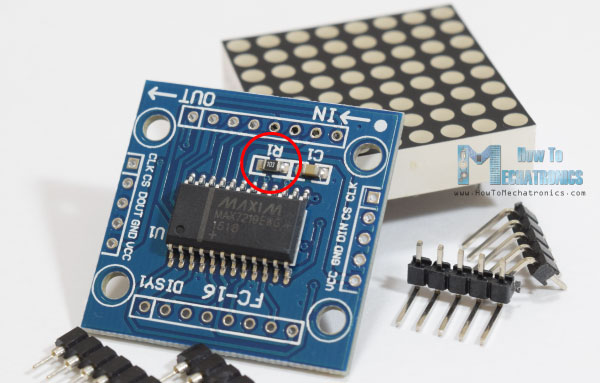

注意常见的8×8 LED矩阵的引脚是如何在内部排列的，所以如果你自己构建一个点阵，你应该考虑它。另请注意，MAX7219的公共分线板在5V和IC引脚编号18之间配有一个电阻。该电阻用于设置亮度或流向LED的电流。

IC数据手册中的下表显示了根据LED正向压降我们应该使用的电阻值。

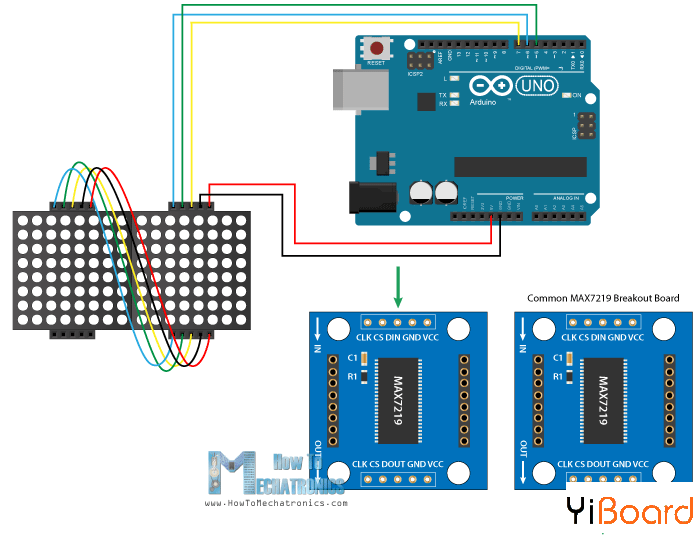

电路原理图

现在让我们将8×8 LED点阵模块连接到Arduino开发板。以下是相关的电路原理图：

点阵模块的VCC和GND连接到Arduino的5V和GND引脚，其他三个引脚，DIN、CLK和CS连接到Arduino开发板的任意数字引脚。如果想连接多个模块，我们只需将前一个分线板的输出引脚连接到新模块的输入引脚即可。实际上这些引脚都是相同的，只是前一个板的DOUT引脚连接到新板的DIN引脚。

此示例所需的组件如下：

●    8×8 LED MAX7219点阵模块

●    HC-05蓝牙模块

●    Arduino开发板

●    面包板和跳线

基本的MAX7219代码

连接模块后，我们就可以看一下第一个例子的Arduino代码了。我们将使用MaxMatrix库，该库可从GitHub下载。

1. /*

2.       8x8 LED Matrix MAX7219 Example 01

3.    by Dejan Nedelkovski, www.HowToMechatronics.com

4.    Based on the following library:

5.    GitHub | riyas-org/max7219  https://github.com/riyas-org/max7219

6. */

7. #include <MaxMatrix.h>

8. int DIN = 7;   // DIN pin of MAX7219 module

9. int CLK = 6;   // CLK pin of MAX7219 module

10. int CS = 5;    // CS pin of MAX7219 module

11. int maxInUse = 1;

12. MaxMatrix m(DIN, CS, CLK, maxInUse);

13. char A[] = {4, 8,

14.             B01111110,

15.             B00010001,

16.             B00010001,

17.             B01111110,

18.            };

19. char B[] = {4, 8,

20.             B01111111,

21.             B01001001,

22.             B01001001,

23.             B00110110,

24.            };

25. char smile01[] = {8, 8,

26.                   B00111100,

27.                   B01000010,

28.                   B10010101,

29.                   B10100001,

30.                   B10100001,

31.                   B10010101,

32.                   B01000010,

33.                   B00111100

34.                  };

35. char smile02[] = {8, 8,

36.                   B00111100,

37.                   B01000010,

38.                   B10010101,

39.                   B10010001,

40.                   B10010001,

41.                   B10010101,

42.                   B01000010,

43.                   B00111100

44.                  };

45. char smile03[] = {8, 8,

46.                   B00111100,

47.                   B01000010,

48.                   B10100101,

49.                   B10010001,

50.                   B10010001,

51.                   B10100101,

52.                   B01000010,

53.                   B00111100

54.                  };

55. void setup() {

56.   m.init(); // MAX7219 initialization

57.   m.setIntensity(8); // initial led matrix intensity, 0-15

58. }

59. void loop() {

60.   // Seting the LEDs On or Off at x,y or row,column position

61.   m.setDot(6,2,true);

62.   delay(1000);

63.   m.setDot(6,3,true);

64.   delay(1000);

65.   m.clear(); // Clears the display

66.   for (int i=0; i<8; i++){

67.     m.setDot(i,i,true);

68.     delay(300);

69.   }

70.   m.clear();

71.   // Displaying the character at x,y (upper left corner of the character)

72.   m.writeSprite(2, 0, A);

73.   delay(1000);

74.   m.writeSprite(2, 0, B);

75.   delay(1000);

76.   m.writeSprite(0, 0, smile01);

77.   delay(1000);

78.

79.   m.writeSprite(0, 0, smile02);

80.   delay(1000);

81.

82.   m.writeSprite(0, 0, smile03);

83.   delay(1000);

84.

85.   for (int i=0; i<8; i++){

86.     m.shiftLeft(false,false);

87.     delay(300);

88.   }

89.   m.clear();

90. }

复制代码

代码说明：首先我们需要包含MaxMatrix.h库、定义模块所连接的引脚、设置我们使用的模块数量以及定义MaxMatrix对象。

为了显示字符，我们需要在字符或字节数组中定义它们，这里我举了几个例子。我们可以注意到这些位是如何形成实际为0和1的字符。在本例中，它们被旋转90度，但是库示例建议以这样的方式使用它们，以便以后更容易实现用于滚动文本的shiftLeft自定义函数。

在setup函数部分，我们只需初始化模块以及设置LED的亮度。在loop函数中，通过使用setDot()函数，我们可以点亮任意X、Y或行/列位置的单只LED，并且可以使用clear()函数清除显示。

我们使用writeSprite()函数来显示预定义的字符，该函数的前两个参数是字符左上角的X和Y位置。最后我们使用shiftLeft()函数向左移动或滚动字符。

风筝

8×8点阵显示屏滚动的Arduino代码

接下来让我们看看滚动文本的例子，看看有什么不同。在代码下方列出了相关代码的解释。

1. /*

2.       8x8 LED Matrix MAX7219 Scrolling Text Example

3.    Based on the following library:

4.    GitHub | riyas-org/max7219  https://github.com/riyas-org/max7219

5. */

6. #include <MaxMatrix.h>

7. #include <avr/pgmspace.h>

8. PROGMEM const unsigned char CH[] = {

9.   3, 8, B00000000, B00000000, B00000000, B00000000, B00000000, // space

10.   1, 8, B01011111, B00000000, B00000000, B00000000, B00000000, // !

11.   3, 8, B00000011, B00000000, B00000011, B00000000, B00000000, // "

12.   5, 8, B00010100, B00111110, B00010100, B00111110, B00010100, // #

13.   4, 8, B00100100, B01101010, B00101011, B00010010, B00000000, // $

14.   5, 8, B01100011, B00010011, B00001000, B01100100, B01100011, // %

15.   5, 8, B00110110, B01001001, B01010110, B00100000, B01010000, // &

16.   1, 8, B00000011, B00000000, B00000000, B00000000, B00000000, // '

17.   3, 8, B00011100, B00100010, B01000001, B00000000, B00000000, // (

18.   3, 8, B01000001, B00100010, B00011100, B00000000, B00000000, // )

19.   5, 8, B00101000, B00011000, B00001110, B00011000, B00101000, // *

20.   5, 8, B00001000, B00001000, B00111110, B00001000, B00001000, // +

21.   2, 8, B10110000, B01110000, B00000000, B00000000, B00000000, // ,

22.   4, 8, B00001000, B00001000, B00001000, B00001000, B00000000, // -

23.   2, 8, B01100000, B01100000, B00000000, B00000000, B00000000, // .

24.   4, 8, B01100000, B00011000, B00000110, B00000001, B00000000, // /

25.   4, 8, B00111110, B01000001, B01000001, B00111110, B00000000, // 0

26.   3, 8, B01000010, B01111111, B01000000, B00000000, B00000000, // 1

27.   4, 8, B01100010, B01010001, B01001001, B01000110, B00000000, // 2

28.   4, 8, B00100010, B01000001, B01001001, B00110110, B00000000, // 3

29.   4, 8, B00011000, B00010100, B00010010, B01111111, B00000000, // 4

30.   4, 8, B00100111, B01000101, B01000101, B00111001, B00000000, // 5

31.   4, 8, B00111110, B01001001, B01001001, B00110000, B00000000, // 6

32.   4, 8, B01100001, B00010001, B00001001, B00000111, B00000000, // 7

33.   4, 8, B00110110, B01001001, B01001001, B00110110, B00000000, // 8

34.   4, 8, B00000110, B01001001, B01001001, B00111110, B00000000, // 9

35.   2, 8, B01010000, B00000000, B00000000, B00000000, B00000000, // :

36.   2, 8, B10000000, B01010000, B00000000, B00000000, B00000000, // ;

37.   3, 8, B00010000, B00101000, B01000100, B00000000, B00000000, // <

38.   3, 8, B00010100, B00010100, B00010100, B00000000, B00000000, // =

39.   3, 8, B01000100, B00101000, B00010000, B00000000, B00000000, // >

40.   4, 8, B00000010, B01011001, B00001001, B00000110, B00000000, // ?

41.   5, 8, B00111110, B01001001, B01010101, B01011101, B00001110, // @

42.   4, 8, B01111110, B00010001, B00010001, B01111110, B00000000, // A

43.   4, 8, B01111111, B01001001, B01001001, B00110110, B00000000, // B

44.   4, 8, B00111110, B01000001, B01000001, B00100010, B00000000, // C

45.   4, 8, B01111111, B01000001, B01000001, B00111110, B00000000, // D

46.   4, 8, B01111111, B01001001, B01001001, B01000001, B00000000, // E

47.   4, 8, B01111111, B00001001, B00001001, B00000001, B00000000, // F

48.   4, 8, B00111110, B01000001, B01001001, B01111010, B00000000, // G

49.   4, 8, B01111111, B00001000, B00001000, B01111111, B00000000, // H

50.   3, 8, B01000001, B01111111, B01000001, B00000000, B00000000, // I

51.   4, 8, B00110000, B01000000, B01000001, B00111111, B00000000, // J

52.   4, 8, B01111111, B00001000, B00010100, B01100011, B00000000, // K

53.   4, 8, B01111111, B01000000, B01000000, B01000000, B00000000, // L

54.   5, 8, B01111111, B00000010, B00001100, B00000010, B01111111, // M

55.   5, 8, B01111111, B00000100, B00001000, B00010000, B01111111, // N

56.   4, 8, B00111110, B01000001, B01000001, B00111110, B00000000, // O

57.   4, 8, B01111111, B00001001, B00001001, B00000110, B00000000, // P

58.   4, 8, B00111110, B01000001, B01000001, B10111110, B00000000, // Q

59.   4, 8, B01111111, B00001001, B00001001, B01110110, B00000000, // R

60.   4, 8, B01000110, B01001001, B01001001, B00110010, B00000000, // S

61.   5, 8, B00000001, B00000001, B01111111, B00000001, B00000001, // T

62.   4, 8, B00111111, B01000000, B01000000, B00111111, B00000000, // U

63.   5, 8, B00001111, B00110000, B01000000, B00110000, B00001111, // V

64.   5, 8, B00111111, B01000000, B00111000, B01000000, B00111111, // W

65.   5, 8, B01100011, B00010100, B00001000, B00010100, B01100011, // X

66.   5, 8, B00000111, B00001000, B01110000, B00001000, B00000111, // Y

67.   4, 8, B01100001, B01010001, B01001001, B01000111, B00000000, // Z

68.   2, 8, B01111111, B01000001, B00000000, B00000000, B00000000, // [

69.   4, 8, B00000001, B00000110, B00011000, B01100000, B00000000, // \ backslash

70.   2, 8, B01000001, B01111111, B00000000, B00000000, B00000000, // ]

71.   3, 8, B00000010, B00000001, B00000010, B00000000, B00000000, // hat

72.   4, 8, B01000000, B01000000, B01000000, B01000000, B00000000, // _

73.   2, 8, B00000001, B00000010, B00000000, B00000000, B00000000, // `

74.   4, 8, B00100000, B01010100, B01010100, B01111000, B00000000, // a

75.   4, 8, B01111111, B01000100, B01000100, B00111000, B00000000, // b

76.   4, 8, B00111000, B01000100, B01000100, B00101000, B00000000, // c

77.   4, 8, B00111000, B01000100, B01000100, B01111111, B00000000, // d

78.   4, 8, B00111000, B01010100, B01010100, B00011000, B00000000, // e

79.   3, 8, B00000100, B01111110, B00000101, B00000000, B00000000, // f

80.   4, 8, B10011000, B10100100, B10100100, B01111000, B00000000, // g

81.   4, 8, B01111111, B00000100, B00000100, B01111000, B00000000, // h

82.   3, 8, B01000100, B01111101, B01000000, B00000000, B00000000, // i

83.   4, 8, B01000000, B10000000, B10000100, B01111101, B00000000, // j

84.   4, 8, B01111111, B00010000, B00101000, B01000100, B00000000, // k

85.   3, 8, B01000001, B01111111, B01000000, B00000000, B00000000, // l

86.   5, 8, B01111100, B00000100, B01111100, B00000100, B01111000, // m

87.   4, 8, B01111100, B00000100, B00000100, B01111000, B00000000, // n

88.   4, 8, B00111000, B01000100, B01000100, B00111000, B00000000, // o

89.   4, 8, B11111100, B00100100, B00100100, B00011000, B00000000, // p

90.   4, 8, B00011000, B00100100, B00100100, B11111100, B00000000, // q

91.   4, 8, B01111100, B00001000, B00000100, B00000100, B00000000, // r

92.   4, 8, B01001000, B01010100, B01010100, B00100100, B00000000, // s

93.   3, 8, B00000100, B00111111, B01000100, B00000000, B00000000, // t

94.   4, 8, B00111100, B01000000, B01000000, B01111100, B00000000, // u

95.   5, 8, B00011100, B00100000, B01000000, B00100000, B00011100, // v

96.   5, 8, B00111100, B01000000, B00111100, B01000000, B00111100, // w

97.   5, 8, B01000100, B00101000, B00010000, B00101000, B01000100, // x

98.   4, 8, B10011100, B10100000, B10100000, B01111100, B00000000, // y

99.   3, 8, B01100100, B01010100, B01001100, B00000000, B00000000, // z

100.   3, 8, B00001000, B00110110, B01000001, B00000000, B00000000, // {

101.   1, 8, B01111111, B00000000, B00000000, B00000000, B00000000, // |

102.   3, 8, B01000001, B00110110, B00001000, B00000000, B00000000, // }

103.   4, 8, B00001000, B00000100, B00001000, B00000100, B00000000, // ~

104. };

105. int DIN = 7;   // DIN pin of MAX7219 module

106. int CLK = 6;   // CLK pin of MAX7219 module

107. int CS = 5;    // CS pin of MAX7219 module

108. int maxInUse = 2;

109. MaxMatrix m(DIN, CS, CLK, maxInUse);

110. byte buffer[10];

111. char text[]= "HowToMechatronics.com  "; // Scrolling text

112. void setup() {

113.   m.init(); // module initialize

114.   m.setIntensity(15); // dot matix intensity 0-15

115. }

116. void loop() {

117.   printStringWithShift(text, 100); // (text, scrolling speed)

118. }

119. // Display=the extracted characters with scrolling

120. void printCharWithShift(char c, int shift_speed) {

121.   if (c < 32) return;

122.   c -= 32;

123.   memcpy_P(buffer, CH + 7 * c, 7);

124.   m.writeSprite(32, 0, buffer);

125.   m.setColumn(32 + buffer[0], 0);

126.   for (int i = 0; i < buffer[0] + 1; i++)

127.   {

128.     delay(shift_speed);

129.     m.shiftLeft(false, false);

130.   }

131. }

132. // Extract the characters from the text string

133. void printStringWithShift(char* s, int shift_speed) {

134.   while (*s != 0) {

135.     printCharWithShift(*s, shift_speed);

136.     s++;

137.   }

138. }

复制代码

代码说明：代码中的PROGMEN是可变修饰符，用于将数据存储在闪存而不是SRAM中，我们必须为它添加一个额外的库。当我们拥有一个更大的静态变量数据库时，就像在本例中定义字母和字符一样，最好将它们存储在闪存中，因为它比SRAM的2K字节大得多，32K字节。

接下来是字符数组，我们定义滚动文本，在loop函数部分中自定义函数printStringWithShift，使用第二个参数以毫秒定义的滚动速度打印LED矩阵上的滚动文本。这个自定义函数的第一件事是它从文本字符串中提取字符，然后在led矩阵上显示这些滚动字符。

用于通过蓝牙控制8×8 LED矩阵的Android应用程序

我们在了解了MAX7219的工作原理之后，现在可以制作第三个实例，这是一个实用的Arduino项目，我们将构建一个定制的Android应用程序，通过蓝牙通信控制LED点阵。

以下是Arduino代码，现在让我们看看与前一个示例相比的修改。 main.rar (2.25 KB, 下载次数: 46)

2018-11-13 21:41 上传

点击文件名下载附件

代码说明：首先我们需要包含SoftwareSerial.h库，它将启用蓝牙通信并定义程序所需的一些变量。在setup函数部分，我们需要以每秒38400位的默认波特率初始化蓝牙。我将初始文本消息设置为“HowToMechatronics.com”，延迟滚动速度为100毫秒。

接下来，在loop函数部分中，使用Bluetooth.available()函数检查是否有来自串口的输入数据，如果有数据，我们使用Bluetooth.read()函数开始读取串口，每次迭代一个字节。因此，第一个输入字节将始终存储在“indicator”变量中，并根据它选择是否更改文本消息、滚动速度或LED矩阵的亮度。

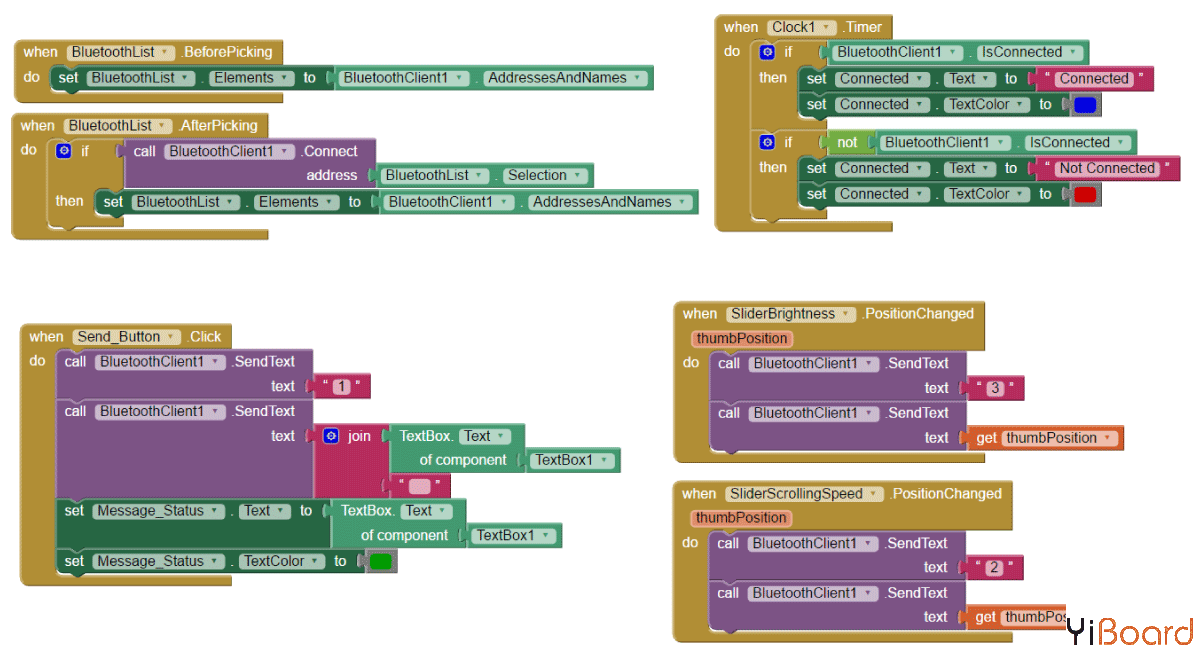

如果我们看看Android应用程序代码块，我们可以注意到，当单击“发送”按钮时，首先我们发送指示字节，在这种情况下为“1”，这意味着我们希望更改文本消息。为了做到这一点，在Arduino中，我们将清除整个字符阵列并清除LED矩阵显示。然后在“while”循环中，我们将读取串行端口中的其余数据，这是在Android应用程序的文本框中键入的消息。

如果指示变量为“2”，这意味着我们已经改变了滚动速度滑块的位置，因此我们将使用Bluetooth.readString()函数读取其新值并调整滚动速度。我们以同样的方式调整LED的亮度。

以上就是本篇文章的全部内容，如果您有任何疑问，可以在本帖下面进行回复。
