电子模块（Module）是近十余年来发展起来的新颖电子器件，采用电子模块可以使电子产品的设计和制造得到大幅度的简化，缩短研发所需的周期，同时又能提高电子产品的工作可靠性。模块的种类多种多样，常见的包含无线电遥控发射与接收、微波雷达探测、红外线传感、电源、功能、电机驱动、灯光控制、语音录放和其他模块等。

博根工作室可以提供各类常见各类模块的原理图库和PCB封装库，并附带精细的3D模型。PCB封装库采用Altium Designer 23进行设计，可以向下兼容大多数其他版本。

支持的常见封装列表如下：

▘  电源模块

    ●   AM3G、B0303S-1W、B0505D-2W、B0505S-1W、B0505S-2W、HD1236P36SR、IRM-10-12

    ●   TEL 3-2411、WD-24S05A1

▘  电机驱动模块

    ●   2SC0108、DRV8825、FNA41560、FSBB30CH60C、M57962L

    ●   SPMAA-A26、SPMCC-027

▘  通信模块

    ●   A6 GPRS、A9、L80、XM0110

    ●   BK8002、CC2541V2_6、E18-MS1PA1-IPX、E18-MS1PA1-PCB、HC-05

    ●   EM-18

    ●   ESP-03、ESP-07、ESP-12E、ESP-M2、ESP-M3

    ●   Ra-02、RFM75-D、RFM75-S、RXM-433-LR、TRM-433-LT、TXM-433-LR

▘  语音模块

    ●   DFPlayer Mini

▘  主控模块

    ●   TINY 2040

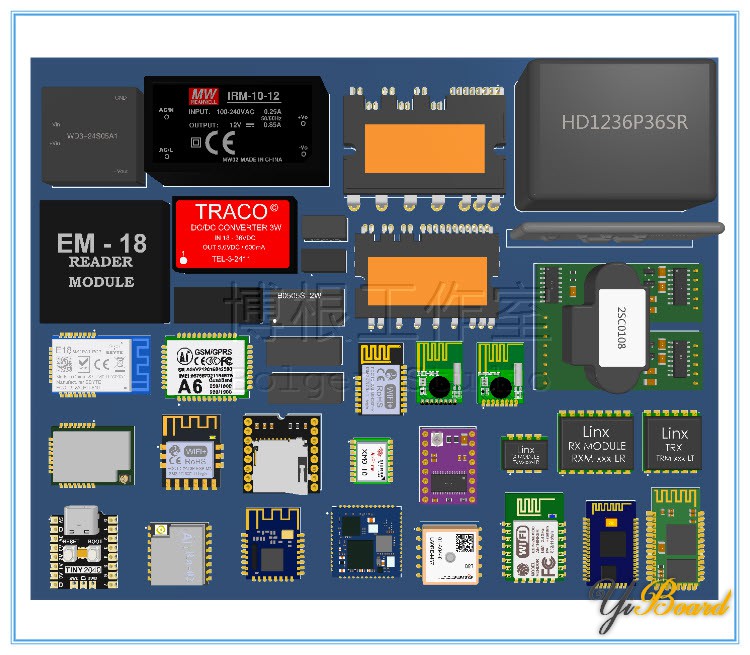

以下是常见模块的PCB封装图概览：

该PCB封装库已在淘宝店铺上架，有需要可以看一下：

淘宝链接：https://item.taobao.com/item.htm?id=584758599616
