常见排针排母的PCB封装库（2.54mm间距）

博根工作室

排针（Pin Header）和排母（Female Header）是一种常见的板对板连接器，广泛应用在各类电子、电器、仪表等设备。排针排母有多种型号规格，引脚间距大致可分为2.54mm、2.00mm、1.27mm、1.00mm、0.8mm五类。

博根工作室可以提供各类排针排母的原理图库和PCB封装库，并附带精细的3D模型。PCB封装库采用Altium Designer 23进行设计，可以向下兼容大多数其他版本。

支持的常见封装列表如下：

●   HDR1.27-LI-XP（排针，1.27mm间距，1P-20P，单排直插）

●   HDR1.27-WI-XP（排针，1.27mm间距，2P-20P，单排弯插）

●   HDR1.27-LI-2xXP（排针，1.27mm间距，2x2P-2x20P，双排直插）

●   HDR1.27-WI-2xXP（排针，1.27mm间距，2x2P-2x20P，双排弯插）

●   HDR1.27-LS-2xXP（排针，1.27mm间距，2x2P-2x20P，双排立贴）

●   HDR1.27-M-LI-XP（排母，1.27mm间距，3P-20P，单排直插）

●   HDR1.27-M-WI-XP（排母，1.27mm间距，3P-20P，单排弯插）

●   HDR1.27-M-LI-2xXP（排母，1.27mm间距，2x2P-2x20P，双排直插）

●   HDR1.27-M-LS-2xXP（排母，1.27mm间距，2x2P-2x20P，双排立贴）

●   HDR2.00-LI-xP系列（排针，2.00mm间距，1P-20P，单排直插）

●   HDR2.00-LI-2xXP（排针，2.00mm间距，2x2P-2x20P，双排直插）

●   HDR2.00-M-LI-XP（排母，2.00mm间距，2P-20P，单排直插）

●   HDR2.00-M-LI-2xXP（排母，2.00mm间距，2x2P-2x20P，双排直插）

●   HDR2.54-LI-XP（排针，2.54mm间距，1P-20P，单排直插）

●   HDR2.54-WI-XP（排针，2.54mm间距，1P-20P，单排弯插）

●   HDR2.54-WS-XP（排针，2.54mm间距，1P-20P，单排卧贴）

●   HDR2.54-LI-2xXP（排针，2.54mm间距，2x1P-2x20P，双排直插）

●   HDR2.54-WI-2xXP（排针，2.54mm间距，2x2P-2x20P，双排弯插）

●   HDR2.54-M-LI-XP（排母，2.54mm间距，1P-20P，单排直插）

●   HDR2.54-M-WI-XP（排母，2.54mm间距，1P-20P，单排弯插）

●   HDR2.54-M-WS-XP（排母，2.54mm间距，1P-20P，单排卧贴）

●   HDR2.54-M-LI-2xXP（排母，2.54mm间距，2x1P-2x20P，双排直插）

●   HDR2.54-M-WI-2xXP（排母，2.54mm间距，2x1P-2x20P，双排弯插）

●   HDR2.54-M-LS-2xXP（排母，2.54mm间距，2x2P-2x20P，双排立贴）

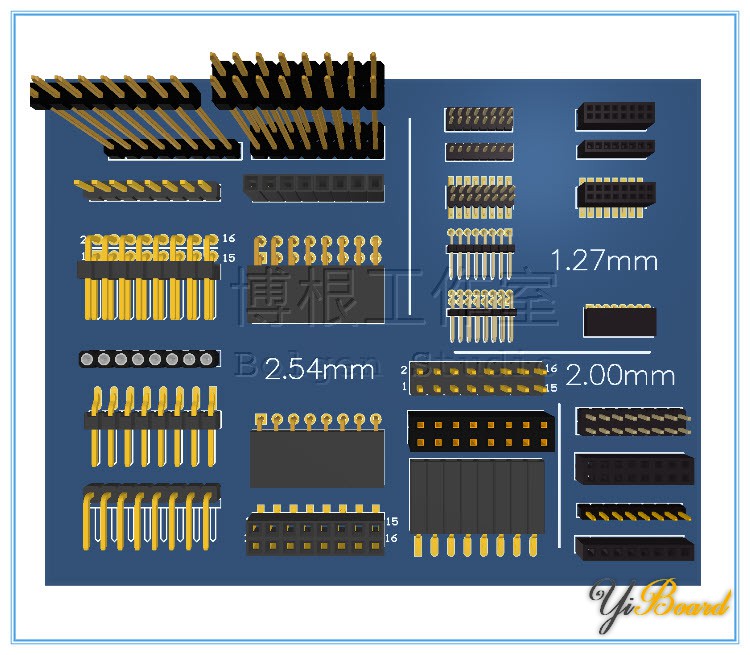

以下是常见排针排母的PCB封装图概览：

该PCB封装库已在淘宝店铺上架，有需要可以看一下：

淘宝链接：https://item.taobao.com/item.htm?id=584758599616

常见各类排针排母PCB封装库的简介视频（哔哩哔哩）

博根工作室（Bolgen Studio）可以提供超过2400万种元器件的原理图符号库、PCB封装库以及3D模型，每月新增10K+的型号，如果有需要，可以联系QQ：2591269277（博根工作室）。
