使用Arduino开发板和P10 LED点阵模块制作LED显示屏广告牌

风筝

展示广告牌在市场营销中起着非常重要的作用，有很多种广告方法，例如报纸、海报、发光招牌等。但是，由于数字LED显示板的可靠性和优势，如今它正变得越来越流行。尽管它们有点贵，但它们还是耐用且可定制的，例如可以随时根据需要轻松更改广告文字，也可以在任何公共场所用作数字公告板。今天我们将在Arduino上使用P10显示模块显示文本。

在本篇文章中，我们将使用32x16 LED点阵显示模块（也称为P10 LED显示模块）通过Arduino UNO显示滚动文本。 P10模块可以级联以制作任何尺寸的广告板。

所需的组件

●    Arduino UNO开发板

●    32 * 16 P10 LED显示模块

●    16针FRC连接器

●    5V DC

●    连接器

P10 LED点阵模块的工作原理

P10 LED显示模块最适合设计任何尺寸的室外或室内LED显示广告板。该面板在塑料外壳上安装了总共512个高亮度LED，以实现最佳显示效果。可以将任何数量的此类面板组合成任何行和列结构，以设计出有吸引力的LED招牌。

32 * 16模块尺寸表示每行有32个LED，每列有16个LED。因此，每个模块单元中总共有512个LED。

P10 LED矩阵模块的功能：

●    亮度：3500-4500nits

●    最大功耗：20W

●    电压输入：DC 5V

●    IP65防水

●    1W像素配置

●    高视角

●    高对比度

P10显示模块的引脚说明：

●    Enable：此引脚用于通过向其提供PWM脉冲来控制LED面板的亮度。

●    A、B：这些称为复用选择引脚。他们采用数字输入来选择任何多路复用行。

●    Shift clock (CLK)、Store clock (SCLK) 和Data：这些是常规移位寄存器控制引脚。这里使用了移位寄存器74HC595。

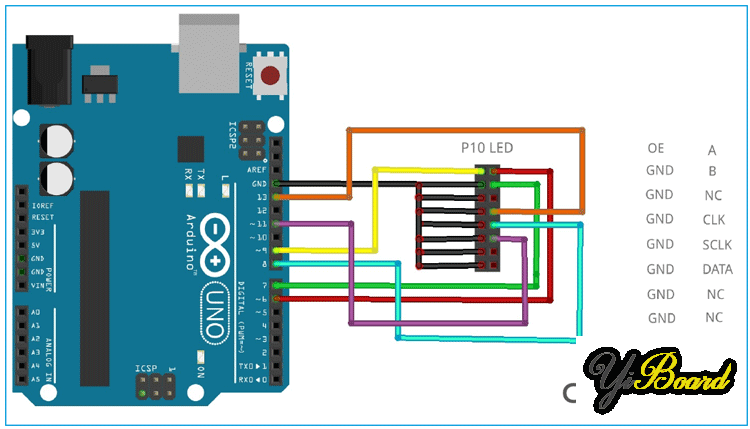

连接电路图

下面给出了使用Arduino的P10模块的完整电路图：

Arduino UNO和P10显示模块根据引脚连接，实物连接如下所示：

使用Arduino的P10 LED模块编程

成功完成硬件设置后，现在该对Arduino进行编程了。本文末尾给出了完整代码。该代码的说明如下。

首先，在程序中包含所有依赖库。在这里，我们使用“ DMD.h”库进行P10 led操作，从此处下载此库并将其安装在Arduino IDE中。之后，包括“ TimerOne.h”库，该库将用于中断任务。可以从这里下载该库。

然后，包括所有必需的字体库，在本例中，我们将“ Arial Black字体”用于显示。

1. #include <SPI.h>

2. #include <DMD.h>

3. #include <TimerOne.h>

4. #include "SystemFont5x7.h"

5. #include "Arial_black_16.h"

复制代码

在下一步中，定义LED显示板的行数和列数。在示例中，我们仅使用一个模块，因此ROW值和COLUMN值将为1。然后为在显示板上滚动的文本定义字体名称Arial_Black_16。

1. #define ROW 1

2. #define COLUMN 1

3. #define FONT Arial_Black_16

4. DMD led_module(ROW, COLUMN);

复制代码

函数scan_module()用于检查通过SPI端子从Arduino端传入的任何数据。如果有数据，那么它将触发一个中断引脚来执行某些事件。

1. void scan_module()

2. {

3.   led_module.scanDisplayBySPI();

4. }

复制代码

在setup()函数中，初始化计时器并将中断附加到函数scan_module。函数clearScreen(true)用于设置所有像素为初始化状态，并都处于关闭状态以清除显示板。

1. void setup()

2. {

3.   Timer1.initialize(2000);

4.   Timer1.attachInterrupt(scan_module);

5.   led_module.clearScreen( true );

6. }

复制代码

要在模块中显示字符串，使用selectFont()函数选择字体，然后使用drawMarquee()函数在显示屏中显示字符串消息“ Welcome to display led”。

1.    led_module.selectFont(FONT);

2.    led_module.drawMarquee("<span style="text-indent: 28px; background-color: rgb(255, 255, 255);">Welcome to display led</span>",25, (32 * ROW), 0);

复制代码

最后，要在LED显示板上滚动文本，每隔一定时间间隔将整个消息从右移到左。

1. long start = millis();

2.     long timming = start;

3.     boolean flag = false;

4.     while (!flag)

5.     {

6.       if ((timming + 20) < millis())

7.       {

8.         flag = led_module.stepMarquee(-1, 0);

9.         timming = millis();

10.       }

11.     }

复制代码

以上就是使用Arduino和LED点阵屏制作滚动文本广告牌的方法。

代码

以下是本文使用的完整的代码： main.rar (488 Bytes, 下载次数: 188)

2019-12-22 09:06 上传

点击文件名下载附件
