使用Atmel Studio 7编程Arduino Uno开发板非常简单。Arduino Uno开发板是使用AVR微控制器的嵌入式应用开发的著名平台之一。 大多数人通常会使用Arduino自己的软件工具。然而，许多骨灰级的程序员仍然喜欢使用原生C语言来编写AVR的代码。这种方法提供了极大的灵活性、可配置性和可编辑性，这些优势Arduino软件框架都不具有。

Arduino Uno开发板基于ATmega328P AVR微控制器。 它有32KB的闪存、2KB的SRAM、1KB的EEPROM。 它具有丰富的片上外设（6个PWM通道、10位ADC、SPI、I2C、UART接口以及触摸库支持）。

任何集成开发环境的一个最重要的方面是能够编程特定的微控制器。 为了使用Atmel Studio编程Arduino Uno开发板，我们需要一个称为avrdude的简单工具。 您可以单独下载此工具，而不是下载Arduino软件。

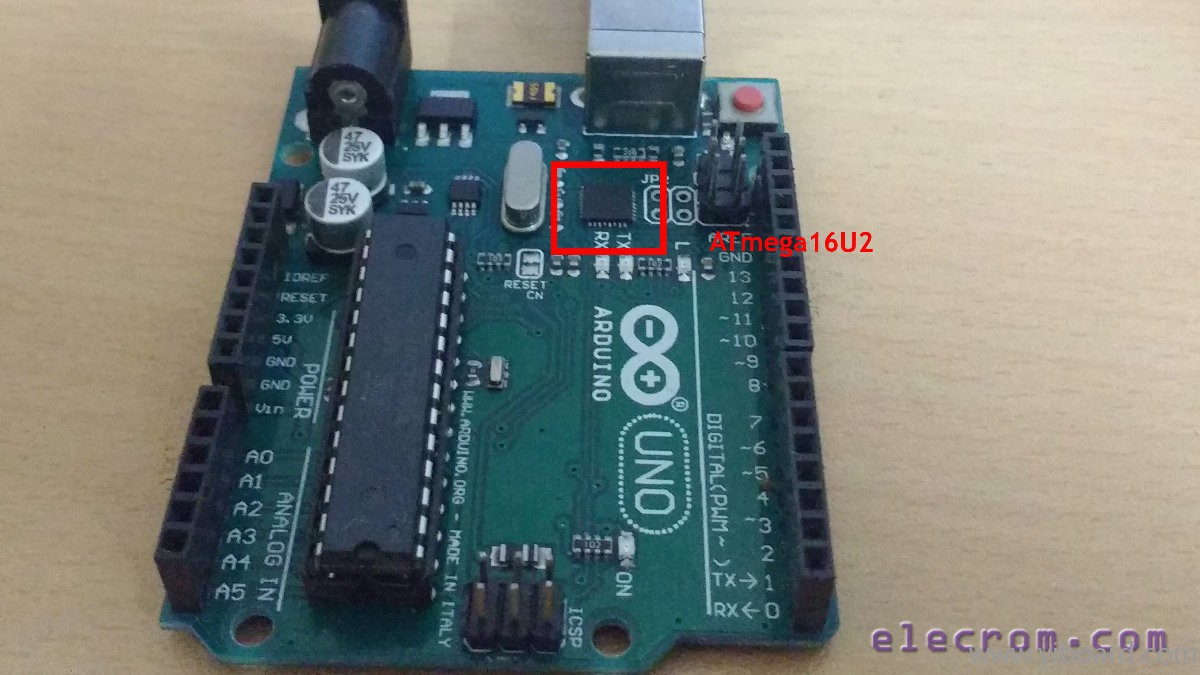

如果仔细看，你就会看到Arduino Uno开发板有一个更小的微控制器（ATmega16U2）。 该控制器在一侧通过USB接口模拟虚拟串行端口，通过该虚拟串行端口接收编程命令和十六进制代码。 另一侧，它通过UART与ATmega328P上的Arduino引导加载程序（出厂时已编程）通信，并烧写接收到的十六进制代码。

所需的软件和工具：

1.  Arduino Uno开发板

2.  Atmel Studio（http://www.atmel.com/microsite/atmel-studio/）

3.  Avrdude（下载并解压缩归档到合适的目录 - https://download.savannah.gnu.or ... ude-6.3-mingw32.zip ) 或者是Arduino 1.8.0（https://www.arduino.cc/en/Main/Software） - 该Arduino安装包含Avrdude工具。

配置Atmel Studio开发环境

1.  打开Atmel Studio，然后单击Tools > External Tools。 我们将添加从Atmel Studio启动avrdude所需的必要命令，并告诉Atmel Studio将所需的参数传递到avrdude。

2.  单击Add，添加一个新的外部工具，并提供以下信息：

Title:

UNO avrdude

Command:

I:\Softwares\Electronics\AVR\avrdude-6.3-mingw32\avrdude.exe

注意：如果使用不同的路径，请提供相同的路径。

Arguments:

-v -P COM7 -c arduino -e -p m328p -U flash:w:$(TargetName).hex

说明：

-v：启用详细输出。

-P：连接Arduino Uno的串行端口号（COM端口）

-c：编程器硬件类型。

-e：在编程之前擦除目标MCU的闪存和EEPROM存储器。 这是强制性的。

-p：要编程的器件的短名称

-U：memtype：op：filename [：format]：将指定的十六进制文件的内容写入闪存

说明：以COM7为例，您需要提供正确的端口。

提示：如果您将同一Arduino Due开发板连接到计算机的同一USB端口，则COM端口号将始终相同！

Initial Directory:

$(TargetDir)

勾选复选框“Use Output Window”

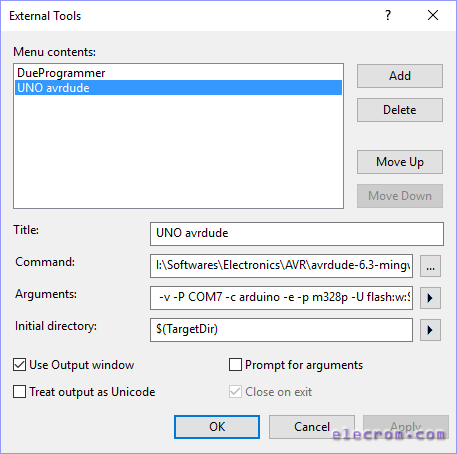

你可以参考下面的截图：

3.  单击“OK”，然后单击“YES”以保存所做的更改。

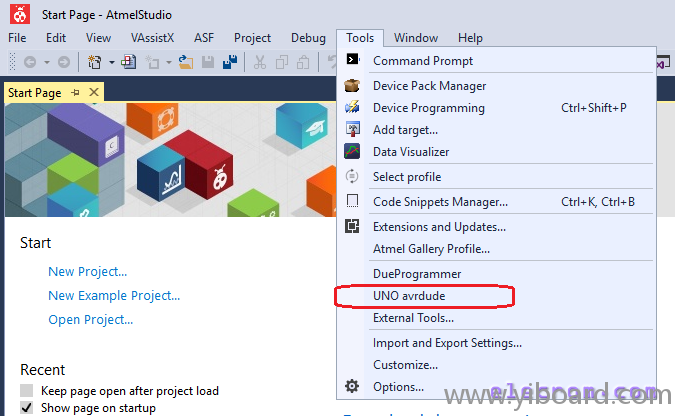

现在你会在Tools菜单下发现新的外部编程器工具，叫做“UNO avrdude”。

下载代码

1.  构建您的解决方案（按F7）

2.  确保Arduino Uno开发板已连接到计算机的USB端口（请参阅下图），并且确保为工具Arguments指定的COM端口值正确。

3.  单击Tools > UNO avrdude

它应该会开始编程。 输出窗口将显示类似如下所示的日志：

1. avrdude.exe: Version 6.3, compiled on Feb 17 2016 at 09:25:53

2.              Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/

3.              Copyright (c) 2007-2014 Joerg Wunsch

4.

5.              System wide configuration file is "I:\Softwares\Electronics\AVR\avrdude-6.3-mingw32\avrdude.conf"

6.

7.              Using Port                    : COM7

8.              Using Programmer              : arduino

9.              AVR Part                      : ATmega328P

10.              Chip Erase delay              : 9000 us

11.              PAGEL                         : PD7

12.              BS2                           : PC2

13.              RESET disposition             : dedicated

14.              RETRY pulse                   : SCK

15.              serial program mode           : yes

16.              parallel program mode         : yes

17.              Timeout                       : 200

18.              StabDelay                     : 100

19.              CmdexeDelay                   : 25

20.              SyncLoops                     : 32

21.              ByteDelay                     : 0

22.              PollIndex                     : 3

23.              PollValue                     : 0x53

24.              Memory Detail                 :

25.

26.                                       Block Poll               Page                       Polled

27.                Memory Type Mode Delay Size  Indx Paged  Size   Size #Pages MinW  MaxW   ReadBack

28.                ----------- ---- ----- ----- ---- ------ ------ ---- ------ ----- ----- ---------

29.                eeprom        65    20     4    0 no       1024    4      0  3600  3600 0xff 0xff

30.                flash         65     6   128    0 yes     32768  128    256  4500  4500 0xff 0xff

31.                lfuse          0     0     0    0 no          1    0      0  4500  4500 0x00 0x00

32.                hfuse          0     0     0    0 no          1    0      0  4500  4500 0x00 0x00

33.                efuse          0     0     0    0 no          1    0      0  4500  4500 0x00 0x00

34.                lock           0     0     0    0 no          1    0      0  4500  4500 0x00 0x00

35.                calibration    0     0     0    0 no          1    0      0     0     0 0x00 0x00

36.                signature      0     0     0    0 no          3    0      0     0     0 0x00 0x00

37.

38.              Programmer Type : Arduino

39.              Description     : Arduino

40.              Hardware Version: 2

41.              Firmware Version: 1.16

42.              Vtarget         : 0.0 V

43.              Varef           : 0.0 V

44.              Oscillator      : Off

45.              SCK period      : 0.1 us

46.

47. avrdude.exe: AVR device initialized and ready to accept instructions

48.

49. Reading | ################################################## | 100% 0.01s

50.

51. avrdude.exe: Device signature = 0x1e950f (probably m328p)

52. avrdude.exe: safemode: hfuse reads as 0

53. avrdude.exe: safemode: efuse reads as 0

54. avrdude.exe: erasing chip

55. avrdude.exe: reading input file "My Project.hex"

56. avrdude.exe: input file My Project.hex auto detected as Intel Hex

57. avrdude.exe: writing flash (1906 bytes):

58.

59. Writing | ################################################## | 100% 0.41s

60.

61. avrdude.exe: 1906 bytes of flash written

62. avrdude.exe: verifying flash memory against My Project.hex:

63. avrdude.exe: load data flash data from input file My Project.hex:

64. avrdude.exe: input file My Project.hex auto detected as Intel Hex

65. avrdude.exe: input file My Project.hex contains 1906 bytes

66. avrdude.exe: reading on-chip flash data:

67.

68. Reading | ################################################## | 100% 0.24s

69.

70. avrdude.exe: verifying ...

71. avrdude.exe: 1906 bytes of flash verified

72.

73. avrdude.exe: safemode: hfuse reads as 0

74. avrdude.exe: safemode: efuse reads as 0

75. avrdude.exe: safemode: Fuses OK (E:00, H:00, L:00)

76.

77. avrdude.exe done.  Thank you.

复制代码

好了，介绍就到这了。现在你可以充分使用Arduino Uno开发板和ATmega328微控制器的全部功能了。
