本文主要介绍如何设置Arduino UNO迷你限量版 (LE) - 经典UNO开发板的迷你版。本指南的内容包括开始使用您的电路板的说明以及技术信息。

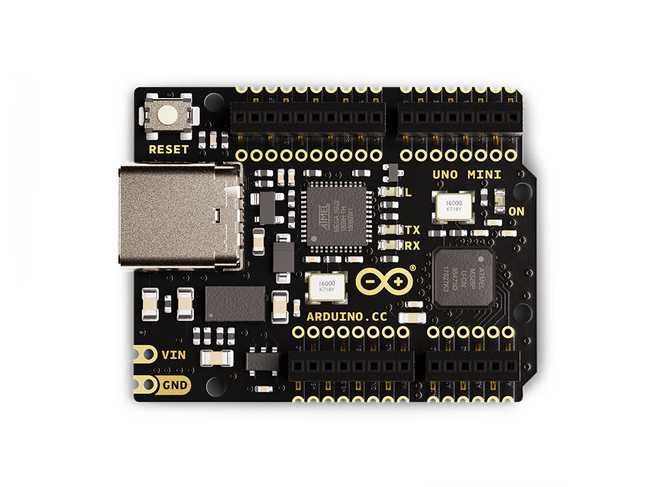

Arduino UNO Mini LE是一个很棒的小板,和Arduino UNO非常像。它使用相同的微控制器ATmega328P,以及相同的USB转串行处理器ATmega16U2,但在尺寸和其他一些方面有所不同。一些明显的差异是:

●    UNO Mini LE有一个USB-C接口

●    排母引脚的间距是原始UNO的一半。

●    它没有用于外部电源的DC插头连接器。相反,有两个引脚可用于连接外部电源:VIN 和 GND。这些引脚的输入范围为6-21V,使用时不应超过该值。


在本指南中,我们将介绍一些要求、安装说明、项目想法和一些技术规范。如果您想访问该板的官方文档,请单击以下链接:

Arduino UNO Mini LE 的官方文档



目标

本指南的目标是:

●    设置并测试您的UNO Mini LE开发板。

●    为您提供电路板的技术概览。


所需的硬件和软件

●    Arduino UNO Mini LE开发板

●    Arduino IDE集成开发环境(在线离线版本)。

●    USB-C 电缆。


设置和安装

如果您在安装UNO Mini LE板时需要帮助,您可以按照以下任何指南进行操作。该板基于经典的AVR内核,这也意味着安装与Arduino UNO和其他经典板相同。


Arduino IDE 1.8.X

UNO Mini LE可以通过 Classic Arduino IDE 1.8.X 进行编程。要安装您的电路板,您可以查看以下指南:

●    安装经典的 AVR 板


Arduino IDE 2.0.X

UNO Mini LE 可以通过 Arduino IDE 2.0.X(测试版)进行编程。要安装您的电路板,您可以查看以下指南:

●    如何在 Arduino IDE 2.0 中使用板管理器


网页编辑器

UNO Mini LE 可以通过 Web 编辑器进行编程。要开始使用您的电路板,您只需要安装一个插件,这在下面的指南中进行了介绍:

●    开始使用网络编辑器


LED闪烁示例

要测试您的 UNO Mini LE 板,您可以上传并运行 Blink 示例。在任何编辑器中,导航到:

文件 > 示例 > 01.Basics > Blink


该代码也可从下面的代码段中获得。将代码上传到您的开发板。

  1. void setup() {
  2.   pinMode(LED_BUILTIN, OUTPUT);
  3. }

  4. void loop() {
  5.   digitalWrite(LED_BUILTIN, HIGH);
  6.   delay(1000);
  7.   digitalWrite(LED_BUILTIN, LOW);
  8.   delay(1000);
  9. }
复制代码

上传完成后,内置 LED 将每隔一秒闪烁。


技术规格参数

在本节中,我们将探讨 UNO Mini LE 的一些技术方面,例如引脚排列、数据表、原理图和外部电源。

这些也可从 UNO Mini LE 板的官方文档中获得。


间距

排母间距(针孔之间的距离)为 0.05 英寸或 1.27 毫米。与经典的常规尺寸 UNO(0.1 英寸,2.54 毫米)相比,只有一半的距离。


外形尺寸

●    宽度:26.70 毫米

●    长度:34.20 毫米

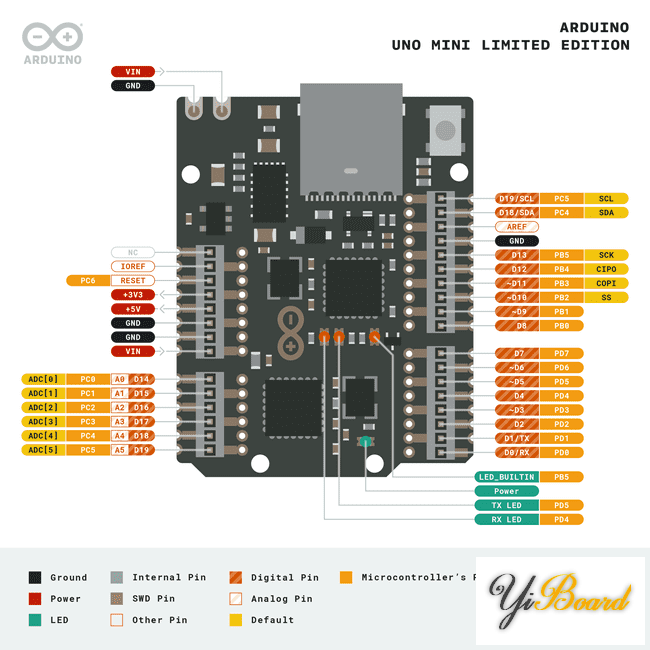

引脚排列



如果您想要更详细的引脚排列,请参阅文档中的UNO Mini LE 资源部分


数据手册

UNO Mini LE 有一个详细的数据手册,涵盖了电路板的所有技术方面。您可以从 UNO Mini LE 文档页面的资源部分下载。


原理图

该电路板的原理图可通过UNO Mini LE文档页面的资源部分中的交互式查看器获得。


外部电源

与经典的UNO不同,UNO Mini LE没有DC插头。但有两个引脚专用于外部电源,例如电池。在电路板的左下角找到VIN和GND引脚,然后连接电源(+ 连接VIN,-连接GND)。



请注意,输入电压推荐的范围是6-21 V。超出该范围将会损坏您的电路板。
