在本篇文章中,我们将详细介绍在Arduino模拟器上将Arduino UNO连接一个LED指示灯。您将学习到如何连接部件、编写代码并在线模拟Arduino项目!在本文中,我们将使用Wokwi提供的免费在线Arduino模拟器。


以下是免费Arduino模拟器的链接:https://wokwi.com


Arduino模拟器简介

使用Arduino模拟器可以帮助我们快速学习Arduino编程。 Wokwi提供的Arduino模拟器主要优点包含:

●  免费

●  基于浏览器(无需安装,无需下载!)

●  支持多种板卡(UNO、Mega、Nano、ATtiny85、Franzzininho、Raspberry Pi Pico 等)

●  易于与他人共享项目(它只是一个链接,任何人都可以从其他位置打开项目)

●  支持多种传感器 - 湿度传感器、模拟和数字温度传感器、PIR传感器、运动传感器等

●  多种显示器 - OLED、LCD、数码管、智能LED等


如何使用Wokwi Arduino模拟器?

第1步:

访问主页 https://wokwi.com


第2步:

转到“Start a New Project”部分。


第3步:

在此示例中,我们将使用Arduino UNO创建一个LED闪烁的项目。因此,单击选择Arduino UNO。


第4步:

等待新项目窗口打开。


第5步:

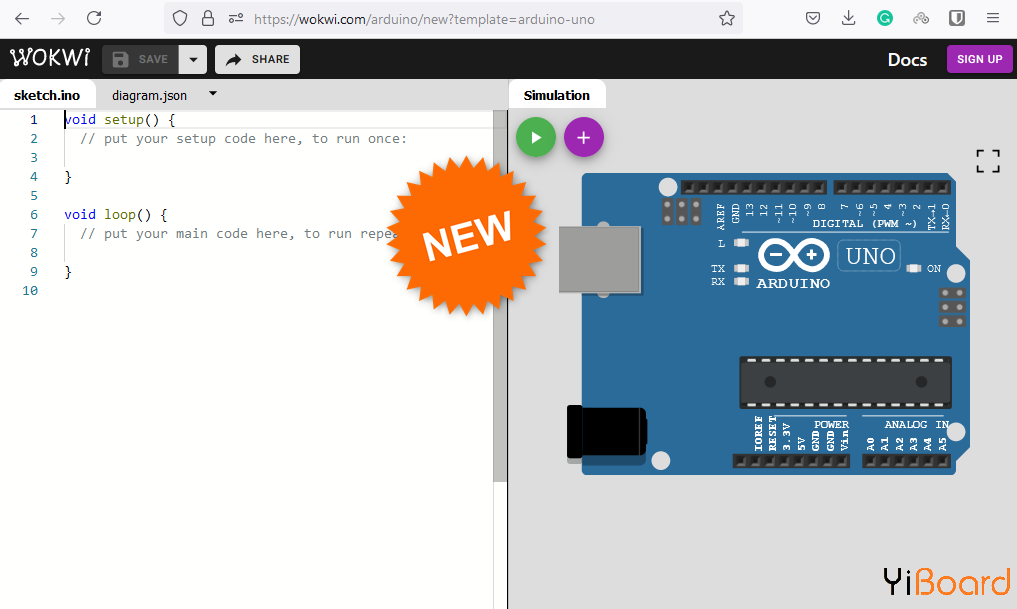

您可以看到新项目窗口的视图。这是Arduino UNO项目的空白模板。您可以看到只有一个Arduino UNO开发板,没有其他连接。

Wokwi Arduino simulator - Blank Arduino UNO project.png


可以Wokwi Arduino模拟器中找到有关每个模块的更多详细信息。

Arduino Simulator - parts of the simulator labelled.png


●    Sketch - 这里是我们编写 Arduino 代码的地方。您也可以在此处复制和粘贴代码。编辑器很聪明,有很多选项,如语法高亮、自动完成、格式设置等。

●    Share - 您可以使用“Share”按钮与他人共享项目。单击此按钮生成并复制链接!分享很简单!

●    Save - 不要忘记时常保存您的工作!单击此按钮将保存项目。

●    Add part button - 在此处添加最喜欢的零件。

●    Docs - 这里是Wokwi Arduino模拟器的手册以及大部分部件。

●    Sign-in - 登录不是强制性的,但如果您登录,您将保存项目并在将来调用它们。您可以通过 google、GitHub或者电子邮件登录。

●    Simulator - 所有操作都发生在这里。您放置的部件将出现在此处。您可以在模拟器窗口中使用电线进行连接。

●    Editor - 编辑您的代码。进行更改,立即查看结果..所有编辑操作都在此窗口中进行。


第6步:

我们现在将继续制作第一个项目。在新的黑色项目窗口中,点击紫色图标添加一个LED

Inserting new part on Wokwi Arduino Simulator.png


单击LED。现在你可以看到你在模拟器窗口中放置了一个 LED。

part adding option.png


第7步:

现在你可以继续添加电阻元件(需要电阻来限制电流,没有电阻,LED可能会因高温而烧坏)。

Add the resistor component.png


第8步:

使用鼠标绘制电线。转到LED并指向LED引脚。您将看到连接点被突出显示。点击它。您现在可以单击目标引脚以完成连线操作。

connection step 1.png


将电线的一端连接到电阻

Connect the other end of the wire to.png


同理,完成连接(地线和LED阴极)

The circuit looks okay.png


第9步:

您可能对一种颜色的电线不满意。您可以更改电线的颜色。转到diagram.json 文件并更改颜色。下图将给出一个简单的提示。您还可以更改电阻值。

Changing the wire colours.png


第10步:

现在编写您的代码。您可以从互联网上复制粘贴代码。我们将使用基本的闪烁示例。

Click on the green button to start the simulation.png


通过以上步骤,您可以了解wokwi Arduino模拟器并逐步构建一个简单的LED闪烁项目。请留下您的宝贵性意见,使wokwi Arduino模拟器成为更好的工具。
