发表于: 2016-2-19 13:35:55 | 显示全部楼层

全部开源。基于NXP(原Freescale)i.MX6 CPU。Arduino & Raspberry Pi类似的插件。所有的文档免费下载,包括原理图和PCB。

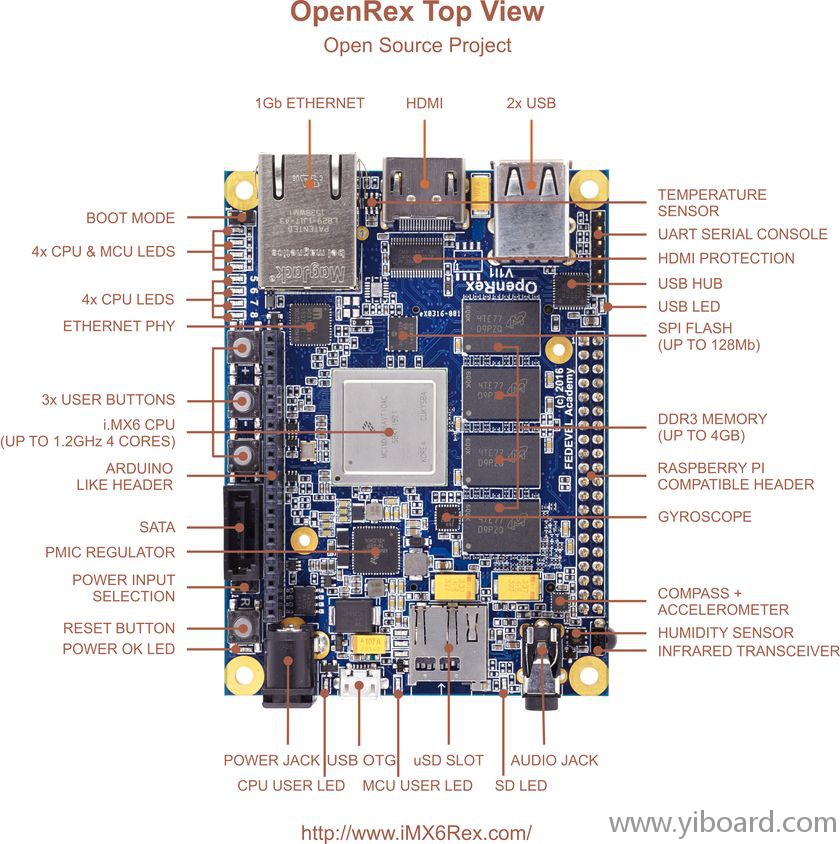

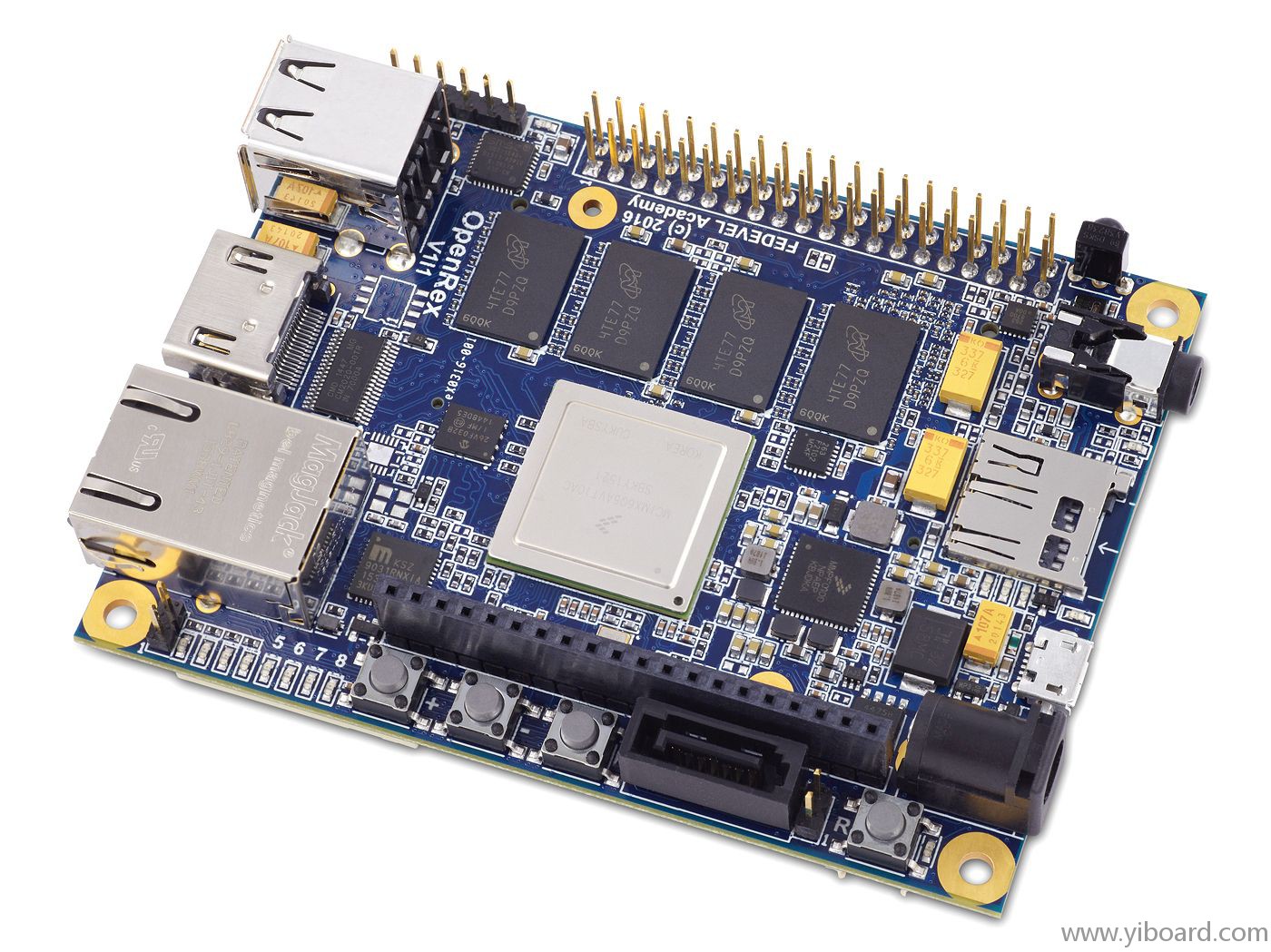

顶部视图

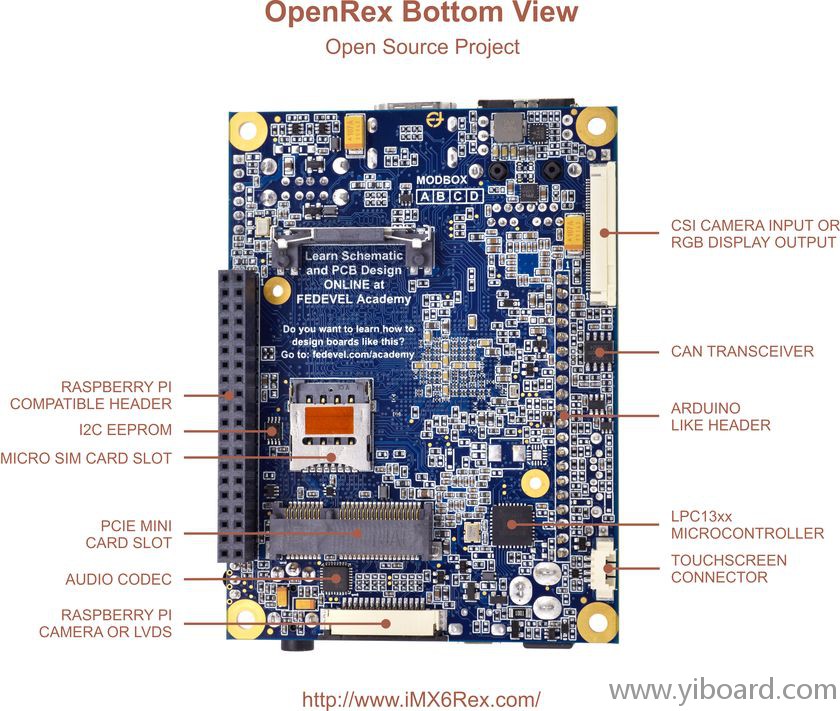

底部视图



功能

    恩智浦半导体(飞思卡尔)i.MX6处理器,高达1.2GHz/4核

   恩智浦微控制器LPC1345FHN33

■    已焊接DDR3-1066(533MHz),最高支持4GB

■    1个10/100/1000 Mbps以太网

    1个HDMI输出(最高分辨率2048x1536 QXGA)

   1个并行CSI摄像头输入,或并行显示输出

   1个LVDS或差分摄像机输入(兼容树莓派)

   1个SATA

   1个微型SD

■    1个PCIe迷你插槽(PCIE和USB卡和SIM)

   1个Micro USB OTG

    2个USB

    1个CAN

    1个指南针+加速度传感器

   1个湿度传感器

   1个温度传感器

   1个音频(耳机输出,麦克风输入)

    1个触摸屏连接器(可选4路模拟输入)

   1个I2C EEPROM

■    1个SPI FLASH

   1个红外接收器

    1X Arduino型插头

   1个树莓PI型插头

   1个UART调试控制台(兼容FTDI)

   4路模拟输入

   8 +1用户指示灯

    1个电源指示灯

    1个复位按钮,3个用户按钮(Home、音量+/-)

    尺寸:70×95毫米(2.75点¯x3.75英寸)

    输入电源:DC5V(通过电源插座或Micro USB)

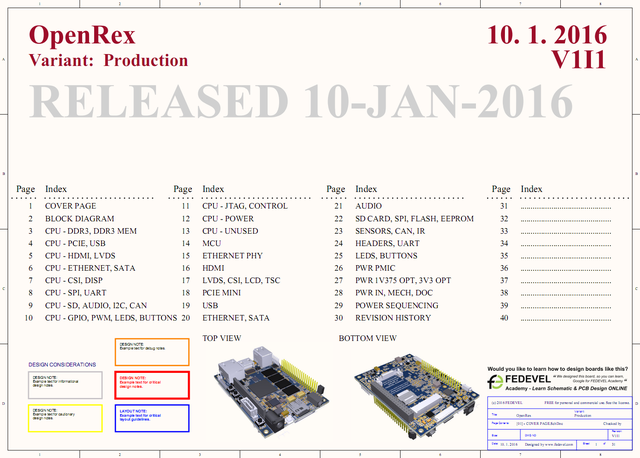

原理图



功能框图

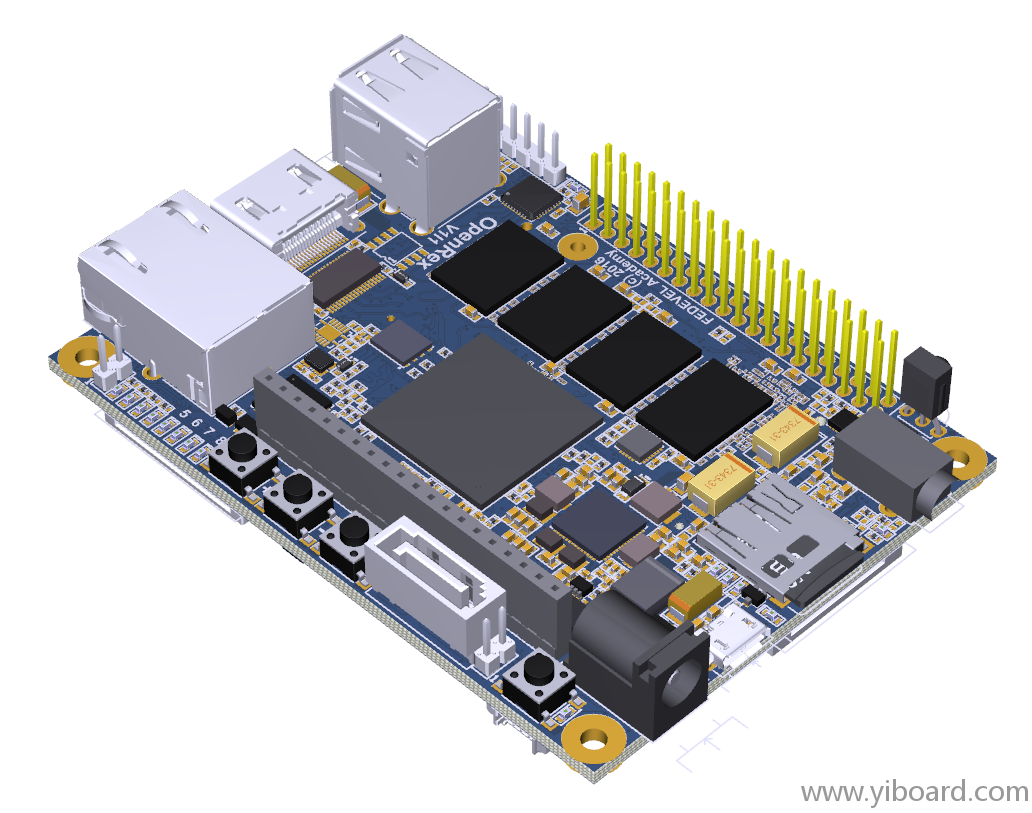

PCB 3D视图

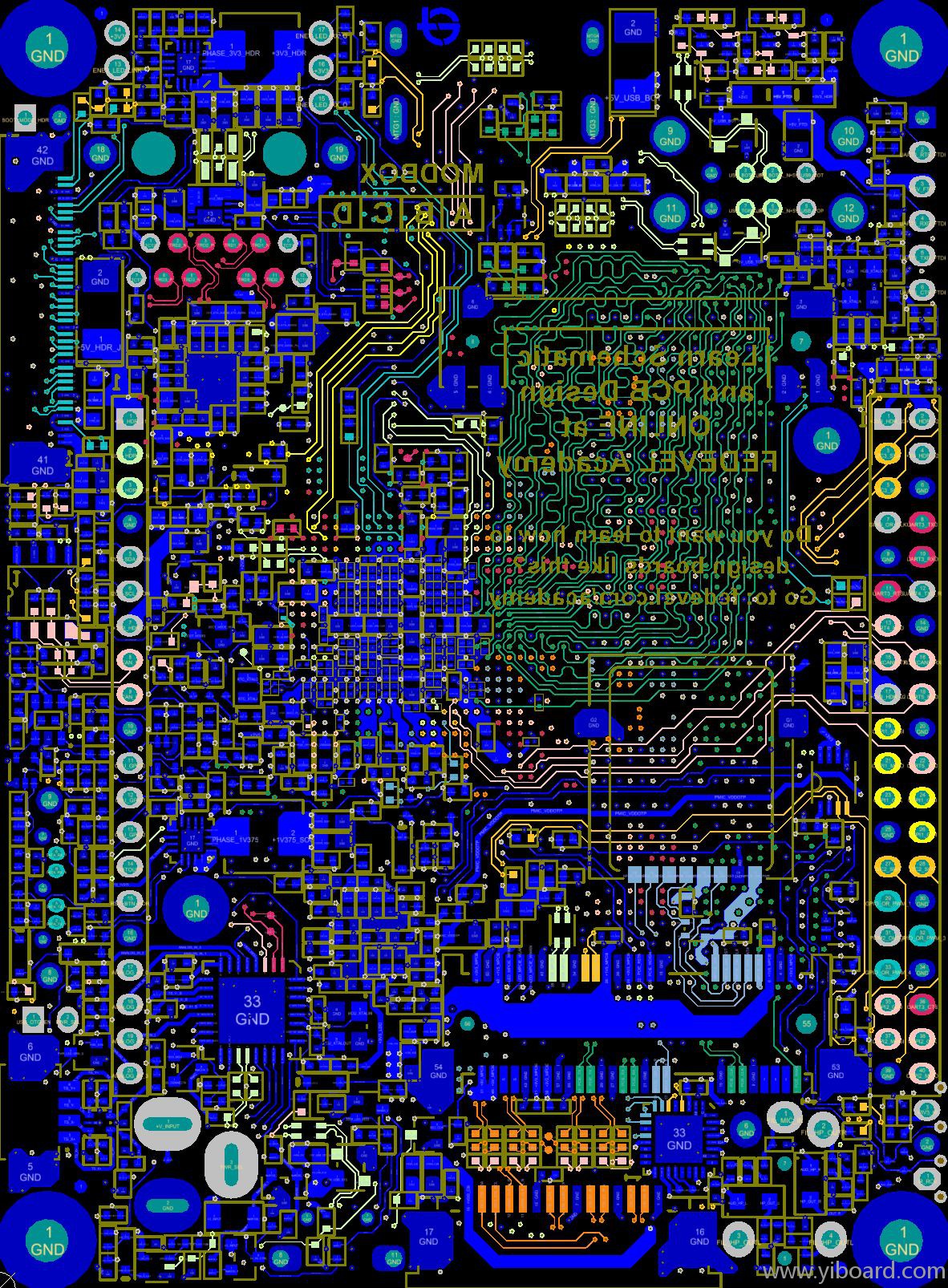

PCB布局


以下是OpenRex PCB的信号层的截图。印刷电路板总共有10层,且只有导通孔。


附加板卡

OpenRex顶部的附加板卡也兼容树莓派。它可以在OpenRex SOLO版本(没有或低型的散热片)上使用。底部的附加板卡都较大。该计划是为了支持多个附加在彼此的顶部上堆叠。


跳转到指定楼层
韬铸88
发表于: 2016-7-30 15:02:58 | 显示全部楼层

楼主,这个网站注册不了呢,打开注册页面错误,没有显示注册账号密码栏。
