树莓派(Raspberry pi)是一个非常紧凑的卡片式计算机,在各种物联网应用以及数据科学、python、机器学习等大数据计算应用中,如今非常流行。许多应用程序都需要外部显示器才能与Raspberry Pi连接。树莓派自带一个HDMI接口,可以连接电视或显示屏等外部显示器。但是在某些应用程序中,紧凑型显示器是合适的,并且首选通过GUI应用程序触摸屏输入。对于这些应用程序,可以使用HDMI触摸屏。在本篇文章中,我们将5寸HDMI触摸屏与Raspberry Pi连接,并且还将学习校准触摸屏以提高其准确性。


所用的组件

●    Raspberry Pi开发板

●    5寸带触摸屏的800x480 TFT显示屏

●    16GB Micro SD卡

●    HDMI连接器

●    触控笔

●    5V电源

●    USB键盘

●    USB鼠标


5寸800x480 TFT触摸屏简介


这款5寸触摸屏是一个TFT HDMI显示屏,非常紧凑,可以在Raspberry Pi A、B、B + / 2B和3B型号上使用。它具有内置的电阻式触摸屏,支持触摸屏控制,并节省了对HDMI输入的功耗。它充当分辨率为800x480像素的计算机的显示器。


特点:

●    5寸HDMI显示屏

●    800x480像素高分辨率图片。

●    内置电阻式触摸屏,带有背光控制,可降低功耗。

●    广视角

●    快速响应时间,全彩显示。


将5英寸TFT LCD与Raspberry Pi连接

1.  将LCD放在Raspberry Pi的顶部:


将LCD与Raspberry Pi连接的第一步是使用GPIO连接器将LCD与树莓派连接。显示器带有四个用于安装的角形支脚。然后,将LCD放置在Raspberry Pi的顶部,使其插入入GPIO插槽,并且HDMI端口在另一侧完美对齐。将LCD连接到树莓派时要小心,因为LCD仅使用26个引脚连接Pi。


2.  连接HDMI连接器:

将LCD放在Raspberry Pi的顶部后,如下图所示,在Pi和LCD之间连接LCD盒中随附的HDMI连接器:



3.  连接电源:

完成上述所有步骤后,我们需要为Raspberry Pi和LCD提供电源。 LCD上还有一个USB插头可提供单独的电源,但是,只要您为树莓派配备了良好的2.4 Amp电源,就不需要为LCD单独提供电源。


4.  打开LCD的背光灯开关:

接通电源后,打开LCD背面的背光电源开关。


在Raspberry Pi中为5寸LCD安装驱动程序

1.  在配置文件中编辑一些参数:

在下载LCD驱动程序之前,如下所示在配置文件中进行一些更改。可以使用以下命令找到配置文件:

  1. sudo nano /boot/config.txt
复制代码


接下来,只需将以下代码行添加到配置文件中。

  1. max_usb_current=1
  2. hdmi_group=2
  3. hdmi_mode=87
  4. hdmi_cvt 800 480 60 6 0 0 0
  5. hdmi_drive=1
复制代码



2.  下载驱动程序:

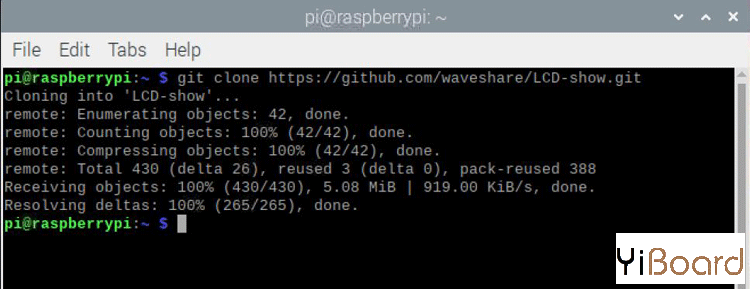

首先从github下载驱动程序。可以通过在Raspberry pi终端中输入以下命令来完成。

  1. git clone https://github.com/waveshare/LCD-show.git
复制代码



3.  启用显示:

成功安装驱动程序后,我们可以使用以下命令启用显示:

  1. cd LCD-show/
  2. chmod +x LCD5-show
  3. ./LCD5-show
复制代码

4. 重启树莓派


运行上述命令后,树莓派将自动重新启动,并且液晶屏现在应该可以工作了。



树莓派的触摸屏校准

最后一步是校准触摸屏,以实现最佳工作。为此,我们应该在树莓派中安装一个名为“ xinput-calibrator”的应用程序。

要安装该程序,我们需要运行以下命令:

  1. sudo apt-get install -y xinput-calibrator
复制代码

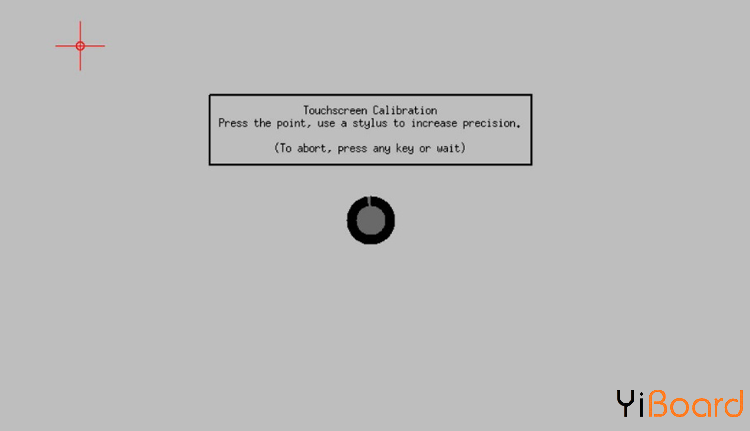

成功安装上述程序后,单击Raspberry Pi任务栏上的“Menu”按钮,然后选择“Preference -> Calibrate Touchscreen”。然后按照提示的步骤完成触摸屏校准。触摸屏校准窗口如下所示:

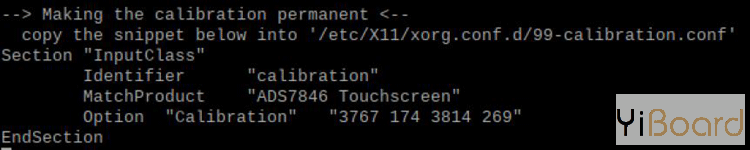

只需使用触摸笔触摸红色标记的斑点,然后同样触摸屏幕上的所有4个连续的红色斑点,然后应该在屏幕上提示校准参数,如下所示:

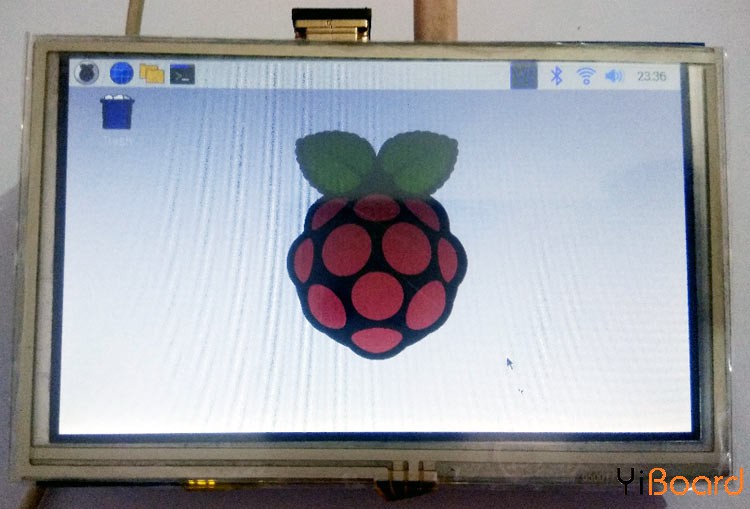

只需保存以上参数,然后重新启动树莓派。 现在,我们的显示设置已经完成,可以使用这款5寸触摸屏了。
