当Raspberry Pi 4在今年6月刚发布时,它给我们带来了很多震撼。但是,当树莓派到急切的用户手中时,也发现了一些奇怪的问题。


Raspberry Pi 4问题

首先,在原始公告的评论部分中用户抱怨缺少更常用的端口。虽然将USB 3.0和micro HDMI端口引入Raspberry Pi硬件确实令人兴奋,但它们还需要使用新电缆,这意味着新用户要花费更多的钱。您可以只使用两个USB 2.0端口或带有USB 3.0端口的USB 2.0电缆,但是这样会浪费速度!


然后是为SBC供电的更大问题。使用Raspberry Pi 3,有多种(非官方)方式为您的开发板供电-例如,旧手机充电器。对于Pi 4,必须使用C型兼容充电器才能使Pi 4正常工作。


这些问题相对较小,并且很快发现了解决方法和折衷方案。但是,有一个问题比其他争论点要严重得多:与之前的版本相比,树莓派4的发热非常严重,令人震惊。刚发布时,即使树莓派在空闲状态下,也可以在热图像中看到它的运行温度太高,并且在Raspbian上的记录是空闲消耗2.89W。


Raspberry Pi基金会意识到了这个问题,并一直致力于固件更新以冷却空闲温度和负载温度,并且根据其后的Raspberry Pi 4散热测试,已将空闲功率降低了半瓦,而满载功率降低了近一瓦。


为什么Pi 4会变热?

随着更强大的CPU和GPU,更多内存(1GB、2GB或4GB RAM选项)以及USB 3.0运行速度,您可以了解Raspberry Pi 4如此引人注目的许多功能增加了其运行温度。毕竟,必须为采用1.5 GHz 64位四核ARM Cortex-A72处理器和1MB共享二级缓存的Broadcom BCM2711 SoC提供强劲电源,对吗?


让我们看一下固件更新,看看它们如何提供帮助。


Raspberry Pi 4固件更新

自发布以来,共发布了三项重要的固件更新:

1.   VLI:此更新允许两个USB 3.0端口以较低温度运行。

2.   VLI-SDRAM:此更新基于VLI更新构建,同时还使LPDDR4 SDRAM运行于较低温度。

3.   VLI、SDRAM、时钟和Load-Step固件:再次基于以前的更新,此最新更新针对BCM2711B0 SoC时钟速度,以响应需求和温度。


每次固件更新后,主板将通过运行更低温度,更高效的响应。 Raspberry Pi的官方杂志MagPi在每次更新时都发布了Pi 4在空闲和负载阶段的热图像。温度存在明显差异,尤其是在空闲时可见的温度。

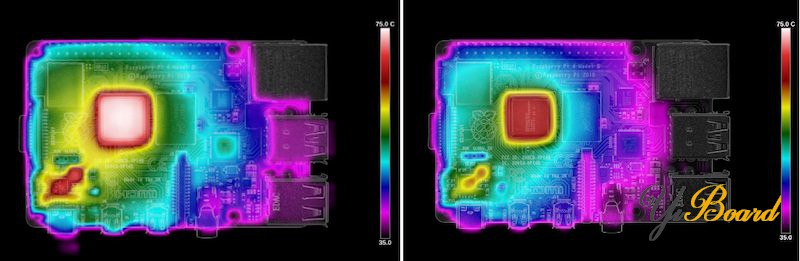

Pi 4在发布(左)和更新最新固件后(右)的空闲状态热成像。


Pi 4在发布(左)和更新最新固件后(右)的负载阶段热成像。


Raspberry Pi的博客文章中,可以找到这三个主要固件更新中的每一次电路板温度变化的其他热图像和热节流图。该文章还解释了如何进行测试。


如何更新Raspberry Pi 4

您可以很容易地检查您的Raspberry Pi 4是否正在使用最新和最好的程序版本。打开终端窗口,然后从检查系统的软件包列表开始:

  1. sudo apt update
复制代码

在这里,您可以升级已安装的软件包:

  1. sudo apt full-upgrade
复制代码

然后重新启动您的开发板:

  1. sudo shutdown -r now
复制代码

注意:Raspberry Pi建议全面升级以获取所有依赖项更改。


测试版固件正在开发中

即使进行了这些固件更新,Raspberry Pi也正在对固件进行大修。目前,此新固件以“ beta固件”存在。Pi4运行beta固件时,在空闲和负载下拍摄了热图像。

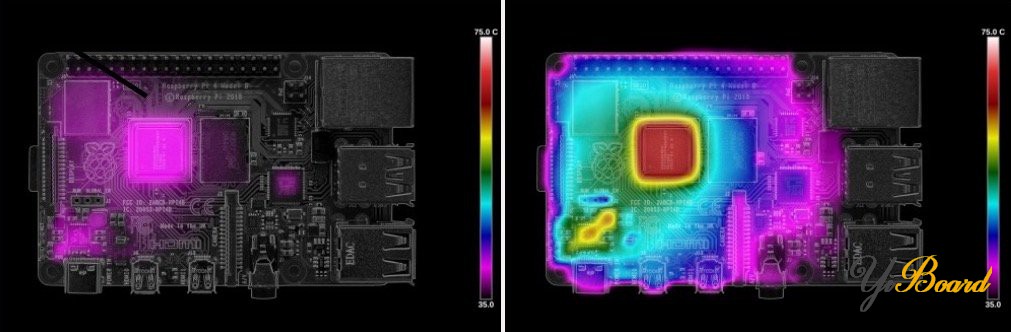

Pi 4在空闲(左)和负载(右)下运行Beta固件的热成像。


虽然Beta和最新更新之间的测试负载温度接近,但空闲温度似乎有很大变化。


保持Raspberry Pi 4较低温度的其他方法

尽管固件更新是必不可少的,但还有更多方法可以防止Raspberry Pi 4过热:

●    在开发板上添加一个散热器。这是一种降低温度的廉价,简便的方法。

●    如果您的开发板位于机柜中,请考虑使用风扇。有些机箱带有内置风扇。

●    正如Raspberry Pi的Alex Bate所建议的那样,将电路板侧放,使空气可以进入电路板的两侧。


最佳方法是将外部冷却选项与固件更新相结合,确保Pi 4在安全温度下运行以达到最佳性能。
