最近有个PCB电路板，原有的主控采用的是STM32F103，因项目需要，将主控更换成STM32F407VET6。

对比整个数据手册的外设接口，发现需要更改的外设引脚并不多。因此，刚开始感觉工作量应该不会很大。

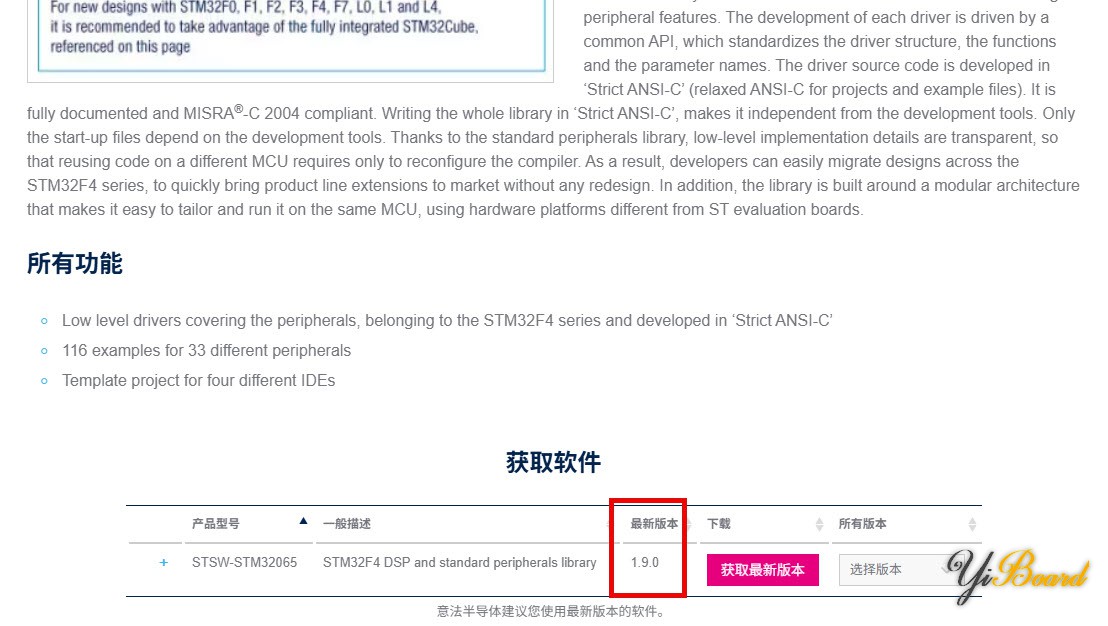

首先我们在官网下载了STM32F4的标准库文件，下载地址：STM32F4 DSP和标准外设库，最新版本是1.9.0版本。

下载并提供STM32F1的标准库。然后替换CMISI中STM32F4相关的启动文件、中断等。将代码中的STM32F1头文件全部更换成STM32F4。

整个代码移植完成后，进行测试。发现连接在PB0和PB1接口的OLED屏幕不亮，经过单步调试，发现PB(0)=1，这段代码后，PB的引脚电平仍然是0V。

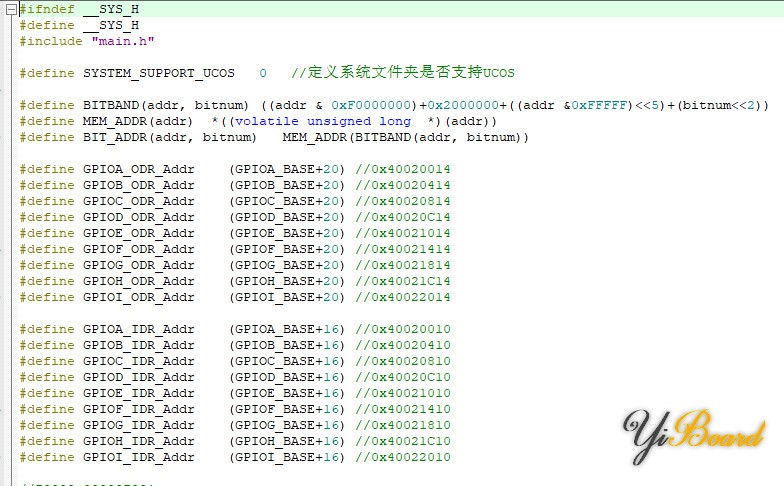

经过仔细查找原因，发现需要提供sys文件，因为Cortex-M4内核和Cortex-M3内容中，寄存器的位置不一样。

更换该文件后，屏幕正常点亮。

最后，需要保持代码的写作规范和一致性。尽量不使用类似PB(0)这种类似51单片机的写法，而是使用GPIO_SetBits函数。
