在本篇文章中,我们将OLED显示屏与NodeMCU ESP8266连接。 NodeMCU是一个开源的物联网平台,包括运行在Espressif Systems公司的低成本Wi-Fi ESP8266 SoC上的固件。它具有用于连接其他外设的GPIO引脚,并支持使用SPI、I2C和UART引脚进行串行通信。它还具有ADC和PWM引脚。


在本篇文章中,我们将使用SPI协议将单色7引脚SSD1306 0.96 OLED显示屏与NodeMCU连接,并将学习使用NodeMCU ESP8266在OLED屏上显示图像。


OLED显示屏

有机发光二极管(Organic Light Emitting Diode,OLED)是一种发光二极管,其中由有机化合物制成的发光层在供应电流时发光。该层放置在两个电极之间。该技术用于计算机、电视、智能手机等显示屏。OLED显示器具有自己的光,不需要像LCD那样的任何背光,因此它们是节能的并且与许多微控制器一起使用。在LCD上使用OLED显示器的另一个优点是在OLED上显示大量且更好的图形质量。


市场上有各种各样的OLED显示器。这些显示器的特征在于颜色、引脚数、控制器IC和屏幕尺寸。在基础颜色上,OLED有单色蓝色,单色白色和黄色/蓝色可供选择。通信方式上,主要有两种类型的OLED  -  3pin和7pin。 3引脚OLED可用于I2C通信模式,7引脚OLED可用于SPI模式或I2C模式。


在本篇文章中,我们将使用“单色7引脚SSD1306 0.96”OLED显示屏,其宽128像素,长64像素。该显示器可以在SPI和I2C通信协议上工作。我们将在本文中使用SPI协议。此OLED上使用SSD1306 IC,有助于在屏幕上显示像素。


需要的组件

●    单色7针SSD1306 0.96“OLED显示屏

●    NodeMCU ESP8266

●    Micro USB线

●    面包板


NodeMCU和OLED显示器之间的SPI引脚连接

以下是用于连接7引脚OLED显示器和NodeMCU以使用SPI串行通信协议进行通信的电路图。



下表显示了OLED Display和NodeMCU ESP8266之间的连接。 GND引脚连接到NodeMCU GND,VDD引脚可以连接到3.3V或5V,SCK是OLED显示器上的时钟引脚,它连接到NodeMCU的D5用于SPI时钟。 SPI接口OLED上的MOSI引脚SDA引脚转到NodeMCU的D7。 RESET引脚转到D3。 DC,数据命令引脚连接到NodeMCU的D2。最后一个引脚是CS进入D8,芯片选择NodeMCU。

编号
OLED显示屏
NodeMCU
1
GND
GND
2
VDD
3.3V
3
SCK
D5
4
MOSI(SPI)或SDA(I2C)
D7
5
RESET
D3
6
DC
D2
7
CS
D8

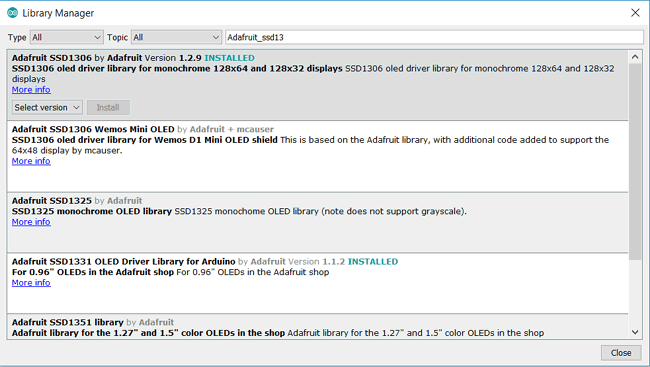

本文中,我们将使用“Adafruit _SSD1306.h”和“Adafruit_GFX.h”库来连接OLED和NodeMCU。打开Arduino IDE并从Arduino IDE安装最新版本(Sketch> Include Library> Manage Libraries或Ctrl + Shift_I)。

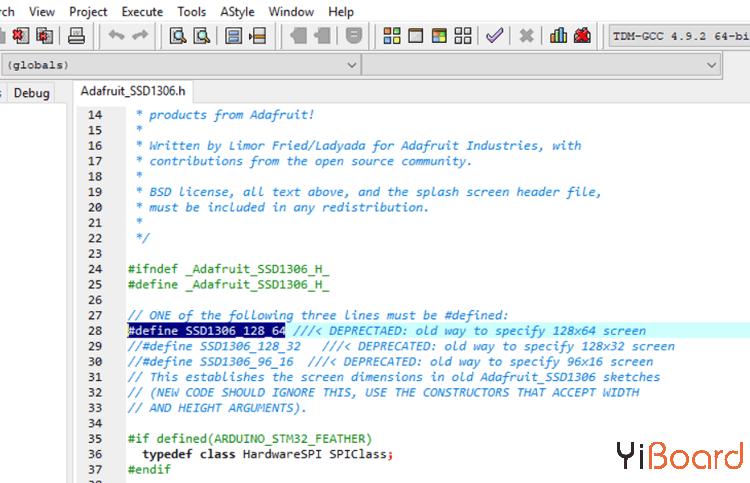

由于OLED显示器的像素大小为128x64,因此我们必须对Adafruit_SSD1306的头文件进行更改。打开Arduino库,转到Adafruit_SSD1306并打开其头文件(Adafruit _SSD1306.h)。注释掉“#define SSD1306_128_32”行,取消注释“#define SSD1306_128_64”行,如下图所示,然后保存文件。默认情况下,此库附带“#define SSD1306_128_32”。



最后根据显示的表格更改Adafruit SSD1306示例中“ssd1306_128x64_spi”的引脚编号。现在,在将OLED显示器与NodeMCU正确连接后运行草图时,您将在OLED显示屏上看到Adafruit的徽标,默认情况下保存在库中。在Adafruit徽标之后,它会显示许多其他图形,如直线、矩形、三角形、圆形、字符串、数字、动画和位图。在本文中,我们将学习如何使用NodeMCU ESP8266在OLED上显示任何图像。



编程NodeMCU用于连接OLED

本文末尾处提供了完整的代码,这里我们已经详细解释了代码。


通过导入必要的库来启动代码。由于我们使用SPI协议,因此我们将导入“SPI.h”库并导入OLED显示屏的“Adafruit_GFX.h”和“Adafruit_SSD1306.h”。

  1. #include <SPI.h>
  2. #include <Adafruit_GFX.h>
  3. #include <Adafruit_SSD1306.h>
复制代码

我们的OLED尺寸为128x64,因此我们将屏幕宽度和高度分别设置为128和64。 因此,定义连接到NodeMCU以进行SPI通信的OLED引脚的变量。

  1. #define SCREEN_WIDTH 128 // OLED display width, in pixels
  2. #define SCREEN_HEIGHT 64 // OLED display height, in pixels

  3. // Declaration for SSD1306 display connected using software SPI (default case):
  4. #define OLED_MOSI   D7
  5. #define OLED_CLK   D5
  6. #define OLED_DC    D2
  7. #define OLED_CS    D8
  8. #define OLED_RESET D3

  9. Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT,
  10.   OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);
复制代码

通过使用SSD1306_SWITCHCAPVCC在内部生成3.3V以初始化显示器来初始化OLED显示器。

  1. if(!display.begin(SSD1306_SWITCHCAPVCC))
  2. {
  3.    Serial.println(F("SSD1306 allocation failed"));
  4.    for(;;); // Don't proceed, loop forever
  5.   }
复制代码

在显示任何内容之前,通过调用函数display.clearDisplay()清除OLED屏幕的显示。 我们通过调用函数setTextSize(font-size)将字体大小设置为2,并使用setTextColor和setCursor函数设置文本颜色和光标位置。 Display.display()命令用于将数据传输到SSD1306控制器的内部存储器。 传输后,像素显示在屏幕上。 现在我们可以通过调用display.startscrollright(x-pos,y-pos)display.startscrollleft(x-pos,y-pos)以延迟函数给出的时间以各种方式开始滚动文本。 可以使用display.stopscroll()函数停止滚动文本。

  1. void testscrolltext(void) {
  2.   display.clearDisplay(); // clear the display screen of the OLED
  3.   display.setTextSize(2); // Draw 2X-scale text
  4.   display.setTextColor(WHITE);
  5.   display.setCursor(0, 0);
  6.   display.println(F("CIRCUIT"));
  7.   display.println(F("DIGEST"));
  8.   display.display();      // Show initial text
  9.   delay(100);

  10.   // Scroll in various directions, pausing in-between:
  11.   display.startscrollright(0x00, 0x0F);
  12.   delay(2000);
  13.   display.stopscroll();
  14.   delay(1000);
  15.   display.startscrollleft(0x00, 0x0F);
  16.   delay(2000);
  17.   display.stopscroll();
  18.   delay(1000);
  19.   display.startscrolldiagright(0x00, 0x07);
  20.   delay(2000);
  21.   display.startscrolldiagleft(0x00, 0x07);
  22.   delay(2000);
  23.   display.stopscroll();
  24.   delay(1000);
  25. }
复制代码

我们调用display.drawBitmap()函数,该函数采用6个参数(x坐标,y坐标,位图数组,宽度,高度和颜色)在OLED上绘制图像。 由于我们的显示尺寸为128x64,因此我们将宽度和高度分别设置为128和64。 这里位图数组包含用于在屏幕上绘制像素以创建图像的像素信息。 该位图数组可以在线生成,本文下面将对此进行说明,或者有许多软件可用于将图像转换为位图数组。

  1. const unsigned char myBitmap [] PROGMEM = {
  2.   0xff, 0xff, 0xff, 0xe0, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  3.   0xff, 0xff, 0xff, 0xc0, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  4.   0xff, 0xff, 0xf7, 0xc0, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  5.   0xff, 0xff, 0xc7, 0x80, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  6.   0xff, 0xff, 0x0f, 0x01, 0xc0, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  7.   0xff, 0xfe, 0x0f, 0x03, 0xff, 0xc0, 0x7f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  8.   0xff, 0xf8, 0x1e, 0x03, 0x3f, 0xf8, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  9.   0xff, 0xf0, 0x3e, 0x03, 0x3f, 0xfc, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  10.   0xff, 0xe0, 0x3c, 0x03, 0x7f, 0xfe, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  11.   0xff, 0xc0, 0x7c, 0x03, 0xf0, 0x3f, 0x83, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  12.   0xff, 0x80, 0x78, 0x00, 0xc0, 0x0f, 0xc1, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  13.   0xff, 0x00, 0xf8, 0x00, 0x00, 0x07, 0xe0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  14.   0xfe, 0x01, 0xf0, 0x00, 0x00, 0x03, 0xf8, 0x7f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  15.   0xfc, 0x01, 0xf0, 0x00, 0x00, 0x00, 0xfc, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  16.   0xfc, 0x03, 0xe0, 0x00, 0x0f, 0x00, 0x7e, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  17.   0xf8, 0x07, 0xc0, 0x3f, 0xff, 0x80, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  18.   0xff, 0xff, 0xc0, 0x7f, 0xf9, 0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  19.   0xff, 0xff, 0x80, 0xff, 0xf9, 0x80, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  20.   0xff, 0xff, 0x80, 0xff, 0xff, 0x80, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  21.   0xff, 0xff, 0x01, 0xf0, 0x1f, 0x80, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  22.   0xc0, 0x00, 0x03, 0xe0, 0x06, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  23.   0xc0, 0x00, 0x03, 0xc0, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  24.   0xc0, 0x00, 0x07, 0xc0, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  25.   0x80, 0x00, 0x07, 0x80, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  26.   0x80, 0x00, 0x0f, 0x80, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  27.   0x80, 0x00, 0x0f, 0x00, 0x80, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  28.   0x80, 0x00, 0x1e, 0x01, 0xe0, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  29.   0x00, 0x00, 0x1e, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  30.   0x00, 0x00, 0x3c, 0x03, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  31.   0x00, 0x00, 0x7c, 0x03, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  32.   0xff, 0xff, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  33.   0xff, 0xff, 0xf8, 0x01, 0xe0, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  34.   0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  35.   0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  36.   0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  37.   0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  38.   0x00, 0x00, 0x00, 0xc0, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  39.   0x80, 0x00, 0x01, 0xf0, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  40.   0x80, 0x00, 0x03, 0xb0, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  41.   0x80, 0x00, 0x03, 0x18, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  42.   0x80, 0x00, 0x03, 0xbc, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  43.   0xc0, 0x00, 0x01, 0xfe, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  44.   0xc0, 0x00, 0x00, 0xff, 0xff, 0x80, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  45.   0xff, 0xf0, 0x00, 0x1f, 0xff, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  46.   0xff, 0xfe, 0x00, 0x07, 0xfc, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  47.   0xff, 0xff, 0x80, 0x03, 0xf0, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  48.   0xff, 0xff, 0xe0, 0x01, 0xc0, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  49.   0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  50.   0xf8, 0x03, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  51.   0xf8, 0x00, 0xff, 0xe0, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  52.   0xfc, 0x00, 0x3f, 0xe0, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  53.   0xfe, 0x00, 0x0e, 0x30, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  54.   0xff, 0x00, 0x07, 0x70, 0x00, 0xff, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  55.   0xff, 0x80, 0x03, 0xe0, 0x1b, 0xfc, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  56.   0xff, 0xc0, 0x01, 0xc0, 0x7f, 0xf0, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  57.   0xff, 0xe0, 0x00, 0x00, 0x7f, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  58.   0xff, 0xf0, 0x00, 0x00, 0x67, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  59.   0xff, 0xf8, 0x00, 0x00, 0x66, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  60.   0xff, 0xfe, 0x00, 0x00, 0x7e, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  61.   0xff, 0xff, 0x00, 0x00, 0x3c, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  62.   0xff, 0xff, 0xc0, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  63.   0xff, 0xff, 0xf0, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  64.   0xff, 0xff, 0xfe, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
  65.   0xff, 0xff, 0xff, 0xf8, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff
  66. };

  67.   display.drawBitmap(35, 0,  myBitmap, 128, 64, BLACK, WHITE);
  68.   display.display();
复制代码

将图像转换为位图值

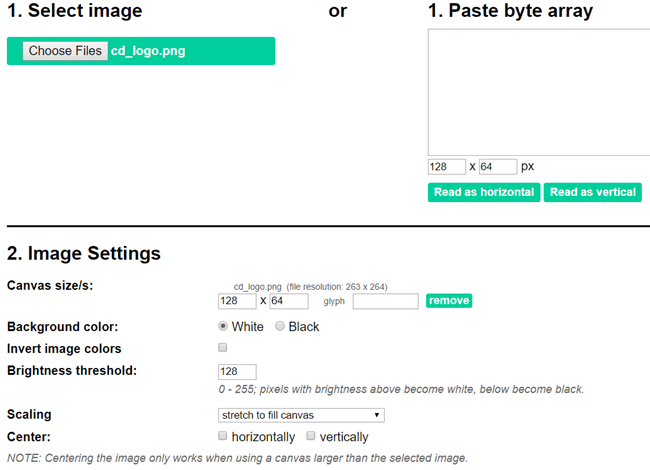

可以从http://javl.github.io/image2cpp/生成在线位图。 上传要在OLED上显示的图像文件,并将大小设置为128x64。 将显示预览图像,然后将生成位图数组。


下面的屏幕截图显示了生成任何图像的位图值的过程。




最后将完整的代码上传到NodeMCU ESP8266,您将在OLED屏幕上看到图像显示。



代码

本文使用的完整代码如下: main.rar (1.76 KB, 下载次数: 2)
