使用Arduino IDE实现对ESP8266进行空中编程（OTA）

风筝

ESP8266其中一个优势就是可以无线更新其固件。这种编程方式称为空中编程（OTA，Over-The-Air）。

ESP8266中的OTA编程是什么？

OTA编程使您可以通过Wi-Fi更新/上传到ESP8266的新程序，而无需通过USB将ESP8266连接到计算机。

当没有物理访问ESP模块时，OTA功能就派上用场。此外，它减少了在维护过程中更新每个ESP模块所需的时间。

OTA的一个主要优点是，单个中间位置可以将更新发送给同一网络上的多个ESP。唯一的缺点是，您必须在上传的每个草图中包含一段OTA代码，以便在下一个更新中使用OTA。

3个ESP8266使用OTA的简单步骤

1.  安装Python 2.7.X系列：第一步是在计算机上安装Python 2.7.x系列。

2.  串口上传基本的OTA固件：串口上传包含OTA固件的草图。这是为了执行OTA后续更新的必要步骤。

3.  上载新的草图：您现在可以从Arduino IDE将新草图上传到ESP8266。

第1步：安装Python 2.7.x系列

要使用OTA功能，如果尚未在计算机上安装Python 2.7.x，则必须首先安装。

从Python官方网站下载Windows（MSI安装程序）的Python 2.7.x。

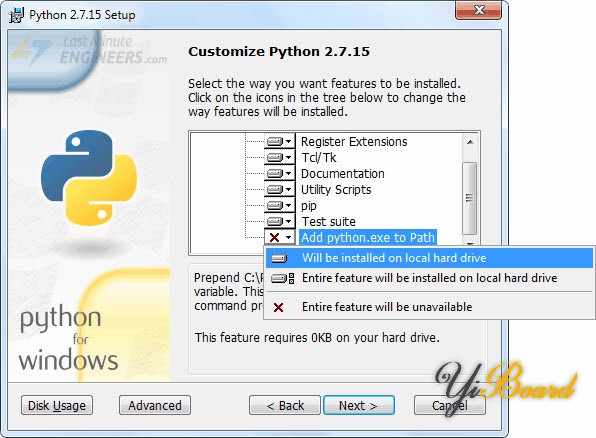

启动安装程序并继续安装向导。确保在自定义Python 2.7.x节中启用“Add python.exe to Path”选项。

第2步：串口上传基本的OTA固件

由于ESP8266的出厂镜像中未带OTA升级功能，因此您必须首先通过串口将OTA固件加载到ESP8266上。

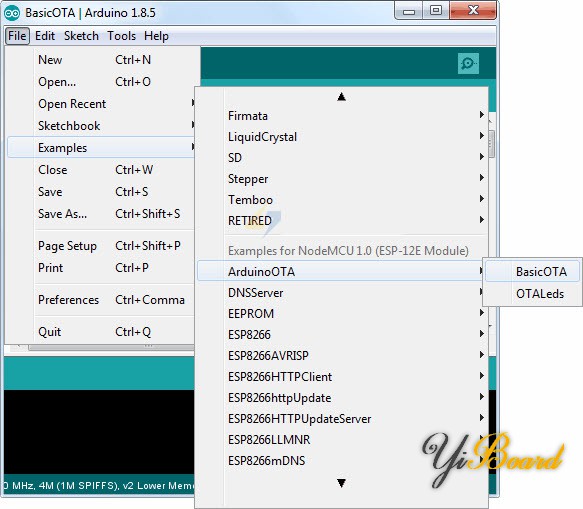

首先需要更新固件以执行OTA后续更新。Arduino IDE的ESP8266附加组件包括一个OTA库以及一个基本示例。只需导航到File > Examples > ArduinoOTA > BasicOTA。

在开始上传草图之前，您必须使用网络凭据修改以下两个变量，以便ESP8266可以连接到现有网络。

1. const char* ssid = "..........";

2. const char* password = "..........";

复制代码

完成后，继续上传草图。

1. #include <ESP8266WiFi.h>

2. #include <ESP8266mDNS.h>

3. #include <WiFiUdp.h>

4. #include <ArduinoOTA.h>

5.

6. const char* ssid = "..........";

7. const char* password = "..........";

8.

9. void setup() {

10.   Serial.begin(115200);

11.   Serial.println("Booting");

12.   WiFi.mode(WIFI_STA);

13.   WiFi.begin(ssid, password);

14.   while (WiFi.waitForConnectResult() != WL_CONNECTED) {

15.     Serial.println("Connection Failed! Rebooting...");

16.     delay(5000);

17.     ESP.restart();

18.   }

19.

20.   // Port defaults to 8266

21.   // ArduinoOTA.setPort(8266);

22.

23.   // Hostname defaults to esp8266-[ChipID]

24.   // ArduinoOTA.setHostname("myesp8266");

25.

26.   // No authentication by default

27.   // ArduinoOTA.setPassword("admin");

28.

29.   // Password can be set with it's md5 value as well

30.   // MD5(admin) = 21232f297a57a5a743894a0e4a801fc3

31.   // ArduinoOTA.setPasswordHash("21232f297a57a5a743894a0e4a801fc3");

32.

33.   ArduinoOTA.onStart([]() {

34.     String type;

35.     if (ArduinoOTA.getCommand() == U_FLASH)

36.       type = "sketch";

37.     else // U_SPIFFS

38.       type = "filesystem";

39.

40.     // NOTE: if updating SPIFFS this would be the place to unmount SPIFFS using SPIFFS.end()

41.     Serial.println("Start updating " + type);

42.   });

43.   ArduinoOTA.onEnd([]() {

44.     Serial.println("\nEnd");

45.   });

46.   ArduinoOTA.onProgress([](unsigned int progress, unsigned int total) {

47.     Serial.printf("Progress: %u%%\r", (progress / (total / 100)));

48.   });

49.   ArduinoOTA.onError([](ota_error_t error) {

50.     Serial.printf("Error[%u]: ", error);

51.     if (error == OTA_AUTH_ERROR) Serial.println("Auth Failed");

52.     else if (error == OTA_BEGIN_ERROR) Serial.println("Begin Failed");

53.     else if (error == OTA_CONNECT_ERROR) Serial.println("Connect Failed");

54.     else if (error == OTA_RECEIVE_ERROR) Serial.println("Receive Failed");

55.     else if (error == OTA_END_ERROR) Serial.println("End Failed");

56.   });

57.   ArduinoOTA.begin();

58.   Serial.println("Ready");

59.   Serial.print("IP address: ");

60.   Serial.println(WiFi.localIP());

61. }

62.

63. void loop() {

64.   ArduinoOTA.handle();

65. }

复制代码

现在，打开串口显示器，然后按ESP8266上的复位按钮。 如果一切正常，您应该看到路由器分配的动态IP地址。

第3步：上传新草图

现在，让我们上传一个新的草图。请记住，您必须在上传的每个草图中包含OTA代码。 否则，您将失去OTA功能，并且将无法执行下一次的空中编程。 因此，建议您修改前面的代码以包含新代码。

例如，我们将在基本的OTA代码中包含一个简单的LED闪烁草图。 切记使用网络凭据修改SSID和密码变量。

1. #include <ESP8266WiFi.h>

2. #include <ESP8266mDNS.h>

3. #include <WiFiUdp.h>

4. #include <ArduinoOTA.h>

5.

6. const char* ssid = "..........";

7. const char* password = "..........";

8.

9. //variabls for blinking an LED with Millis

10. const int led = D0; // ESP8266 Pin to which onboard LED is connected

11. unsigned long previousMillis = 0;  // will store last time LED was updated

12. const long interval = 1000;  // interval at which to blink (milliseconds)

13. int ledState = LOW;  // ledState used to set the LED

14.

15. void setup() {

16. pinMode(led, OUTPUT);

17.

18.

19.   Serial.begin(115200);

20.   Serial.println("Booting");

21.   WiFi.mode(WIFI_STA);

22.   WiFi.begin(ssid, password);

23.   while (WiFi.waitForConnectResult() != WL_CONNECTED) {

24.     Serial.println("Connection Failed! Rebooting...");

25.     delay(5000);

26.     ESP.restart();

27.   }

28.

29.   // Port defaults to 8266

30.   // ArduinoOTA.setPort(8266);

31.

32.   // Hostname defaults to esp8266-[ChipID]

33.   // ArduinoOTA.setHostname("myesp8266");

34.

35.   // No authentication by default

36.   // ArduinoOTA.setPassword("admin");

37.

38.   // Password can be set with it's md5 value as well

39.   // MD5(admin) = 21232f297a57a5a743894a0e4a801fc3

40.   // ArduinoOTA.setPasswordHash("21232f297a57a5a743894a0e4a801fc3");

41.

42.   ArduinoOTA.onStart([]() {

43.     String type;

44.     if (ArduinoOTA.getCommand() == U_FLASH)

45.       type = "sketch";

46.     else // U_SPIFFS

47.       type = "filesystem";

48.

49.     // NOTE: if updating SPIFFS this would be the place to unmount SPIFFS using SPIFFS.end()

50.     Serial.println("Start updating " + type);

51.   });

52.   ArduinoOTA.onEnd([]() {

53.     Serial.println("\nEnd");

54.   });

55.   ArduinoOTA.onProgress([](unsigned int progress, unsigned int total) {

56.     Serial.printf("Progress: %u%%\r", (progress / (total / 100)));

57.   });

58.   ArduinoOTA.onError([](ota_error_t error) {

59.     Serial.printf("Error[%u]: ", error);

60.     if (error == OTA_AUTH_ERROR) Serial.println("Auth Failed");

61.     else if (error == OTA_BEGIN_ERROR) Serial.println("Begin Failed");

62.     else if (error == OTA_CONNECT_ERROR) Serial.println("Connect Failed");

63.     else if (error == OTA_RECEIVE_ERROR) Serial.println("Receive Failed");

64.     else if (error == OTA_END_ERROR) Serial.println("End Failed");

65.   });

66.   ArduinoOTA.begin();

67.   Serial.println("Ready");

68.   Serial.print("IP address: ");

69.   Serial.println(WiFi.localIP());

70. }

71.

72. void loop() {

73.   ArduinoOTA.handle();

74.

75. //loop to blink without delay

76.   unsigned long currentMillis = millis();

77.   if (currentMillis - previousMillis >= interval) {

78.   // save the last time you blinked the LED

79.   previousMillis = currentMillis;

80.   // if the LED is off turn it on and vice-versa:

81.   ledState = not(ledState);

82.   // set the LED with the ledState of the variable:

83.   digitalWrite(led,  ledState);

84.   }

85.

86. }

复制代码

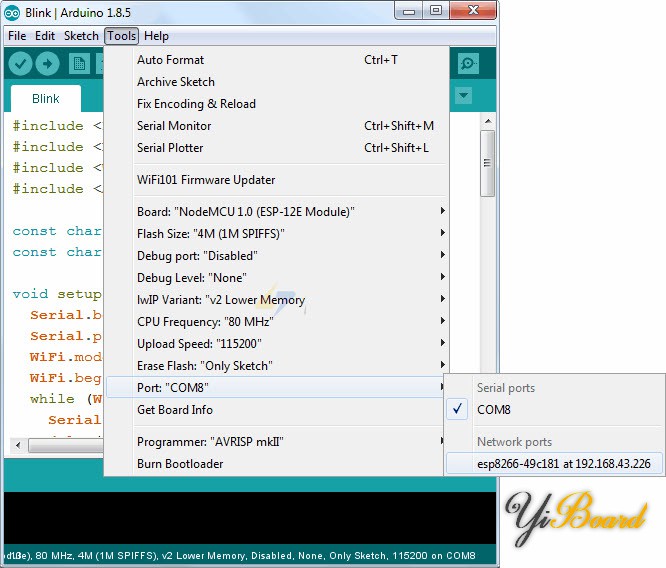

将上述草图复制到您的Arduino IDE后，导航到Tools > Port菜单。 查找类似的东西：sp8266-xxxxxx at your_esp_ip_address。 如果您无法找到它，则可能需要重新启动IDE。

选择端口，然后点击上传按钮。 新草图将在几秒钟内上传。 这时板载的LED应开始闪烁。
