如何使用Arduino UNO开发板制作指纹传感器门锁

风筝

了解如何使用传感器模块、I2C LCD和Arduino UNO开发板制作指纹控制的门锁。

在本篇文章中，我将向您展示如何使用指纹传感器和Arduino UNO制作一个智能门锁。只有当用户扫描的指纹与系统上记录的指纹匹配时，该门锁才会打开，如果输入的指纹错误时，门仍将保持关闭状态。

所需的硬件

●    Arduino UNO开发板

●    指纹传感器模块

●    I2C LCD显示屏

●    继电器模块

●    门锁

●    7至12V电源

●    跳线电缆

电路图和说明

首先，将指纹传感器连接到Arduino UNO开发板。请确保您使用的指纹传感器能够通过串行通信与Arduino配合使用。

Arduino UNO上串行通信的默认引脚是电路板的引脚0（RXD）和引脚1（TXD），但我们将使用其他引脚进行串行通信。本文中，我们将在代码中使用SoftwareSerial库。

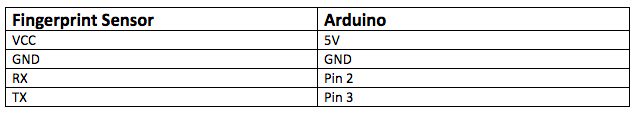

以下是指纹传感器和UNO开发板之间所需的连接：

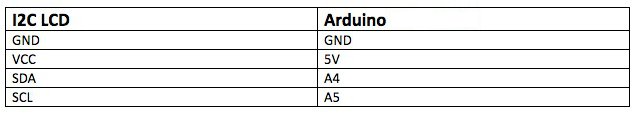

然后将I2C LCD模块连接到UNO。连接如下：

然后，将继电器模块连接到Arduino UNO，如下面的电路图所示。

指纹门锁电路图。

为了控制门锁，你需要一个7到12V的电池 - 我使用了三节18650电池。

下载项目库

指纹传感器和I2C LCD的库很容易在网上下载到。

要安装Adafruit Fingerprint库，打开Arduino Library Manager并输入“fingerprint”，您将看到Adafruit Fingerprint库弹出。单击安装。

在Arduino Library Manager中键入“fingerprint”以找到正确的库。

您可以以相同的方式安装LiquidCrystal I2C库。搜索“LiquidCrystal I2C”，您将能够看到此库：

在Arduino Library Manager中输入“liquidcrystal I2C”以找到正确的库。

代码演练和解释

让我们看一下代码的各个部分以及它们在项目中的用途。为方便起见，在本文末尾处提供了完整代码。

软件串口库允许我们使用除默认0、1引脚之外的其他引脚进行串行通信。复制以下部分的代码并上传。

1. #include <Adafruit_Fingerprint.h>

2. #include <LiquidCrystal_I2C.h>

3. #include <SPI.h>

4. #include <SoftwareSerial.h>

5. SoftwareSerial mySerial(2, 3);

复制代码

在setup()函数中，设置指纹传感器工作的波特率。 然后，检查指纹传感器是否正在与Arduino通信。

1. finger.begin(57600);

2.

3.   if (finger.verifyPassword()) {

4.     lcd.setCursor(0, 0);

5.     lcd.print("  FingerPrint ");

6.     lcd.setCursor(0, 1);

7.     lcd.print("Sensor Connected");

8.   }

9.   else  {

10.     lcd.setCursor(0, 0);

11.     lcd.print("Unable to found");

12.     lcd.setCursor(0, 1);

13.     lcd.print("Sensor");

14.     delay(3000);

15.     lcd.clear();

16.     lcd.setCursor(0, 0);

17.     lcd.print("Check Connections");

18.

19.     while (1) {

20.       delay(1);

21.     }

22.   }

复制代码

现在我们需要设置你的实际指纹！ 以下代码部分供用户将手指放在指纹扫描仪上，指纹扫描仪将指纹转换为图像。

1. uint8_t p = finger.getImage();

2.   if (p != FINGERPRINT_OK)  {

3.     lcd.setCursor(0, 0);

4.     lcd.print("  Waiting For");

5.     lcd.setCursor(0, 1);

6.     lcd.print("  Valid Finger");

7.     return -1;

8.   }

9.

10.   p = finger.image2Tz();

11.   if (p != FINGERPRINT_OK)  {

12.     lcd.clear();

13.     lcd.setCursor(0, 0);

14.     lcd.print("  Messy Image");

15.     lcd.setCursor(0, 1);

16.     lcd.print("  Try Again");

17.     delay(3000);

18.     lcd.clear();

19.     return -1;

20.   }

21. p = finger.fingerFastSearch();

22.   if (p != FINGERPRINT_OK)  {

23.     lcd.clear();

24.     lcd.setCursor(0, 0);

25.     lcd.print("Not Valid Finger");

26.     delay(3000);

27.     lcd.clear();

28.     return -1;

29.   }

复制代码

如果图像比较模糊，它会要求再次扫描您的手指，以便获得一个良好的指纹图像，该图像将与系统中所有指纹的保存图像进行比较。 在匹配图像后，门将打开。 否则，门将保持关闭状态。

将手指放在传感器上，以便系统可以制作指纹图片。

一旦系统收到明确的指纹，您的门锁就可以使用了！

以下是本文使用的完整代码： Fingerprint_Sensor_door_Lock_ArduinoUNO.zip (1.67 KB, 下载次数: 521)

2019-2-28 16:13 上传

点击文件名下载附件
