如何基于Arduino开发板制作RFID智能门锁

风筝

了解如何使用Arduino和电磁阀制作RFID门锁。

在本篇文章中，我们将详细介绍使用Arduino Mega 2560开发板制作一个RFID（射频识别）智能门锁系统的步骤。本文要实现的目标是通过使用特定卡片来打开门锁。如果扫描了错误的卡片标签，门将保持关闭并关闭蜂鸣器。

为了控制门锁，我们将使用Arduino开发板连接继电器模块，继而控制电磁阀。

必需的组件

●    Arduino Mega 2560开发板

●    I2C LCD显示屏

●    RC522 RFID读卡器模块

●    单通道继电器模块

●    电磁锁

●    3X 18650电池组

●    蜂鸣器

电路图和说明

第一步是将RC522 RFID读卡器模块连接到Arduino。要正确连接RFID模块和Arduino，请按照以下说明操作。

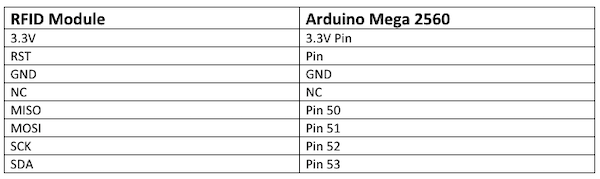

RFID模块连接到Arduino Mega 2560的说明。

接下来，连接I2C LCD模块。

连接I2C LCD模块和Arduino Mega 2560的说明。

然后，将继电器模块和门蜂鸣器连接到Arduino。有关连接模块、蜂鸣器和Arduino的信息，请参阅下面的图像参考。

注意：本文使用三个18650电池为门锁机构供电。

连接继电器模块、门蜂鸣器和Arduino。

电路图也可供参考。

连接的继电器模块、门蜂鸣器和Arduino Mega 2560的电路图。

代码说明

我们首先包括用于LCD和RFID读卡器的库。

MFRC522模块使用SPI通信与Arduino配合使用，因此我们还需要包含SPI库。

1. #include <LiquidCrystal_I2C.h>

2. #include <SPI.h>

3. #include <MFRC522.h>

复制代码

在setup()函数中，启动通信协议。

1. lcd.begin();   // LCD screen

2. SPI.begin();      // Init SPI bus

3. mfrc522.PCD_Init();   // Init MFRC522

复制代码

在loop()函数中，程序将首先检查是否在读卡器附近放置了新标签。如果确实找到了新标签，它将继续loop函数。否则，它将继续寻找一个。

放置新标签后，将读取该标签，然后存储与之关联的4字节UID编号。

1. // Look for new cards

2.   if ( ! mfrc522.PICC_IsNewCardPresent()) {

3.     return;

4.   }

5.

6.   // Select one of the cards

7.   if ( ! mfrc522.PICC_ReadCardSerial()) {

8.     return;

9.   }

复制代码

接下来，检查4字节UID号是否与保存的UID号匹配。

如果匹配，门将打开，如果不匹配，门将保持关闭。

1. //Checking the card

2.   if (tag.substring(1) == "29 B9 ED 23") //change here the UID of the card/cards that you want to give access

3.   {

4.     lcd.clear();

5.     lcd.setCursor(0, 0);

6.     lcd.print("Access Granted");

7.     lcd.setCursor(0, 1);

8.     lcd.print("Door Opened");

9.     digitalWrite(relayPin, HIGH);

10.     delay(3000);

11.     digitalWrite(

复制代码

代码

代码中，输入卡片TAG的UID编号。如果您不知道，请从库中上传“dumpinfo”示例，并使用该示例得到该编号。以下是本篇文章使用的完整代码：

1. #include <LiquidCrystal_I2C.h>

2. #include <SPI.h>

3. #include <MFRC522.h>

4.

5. constexpr uint8_t RST_PIN = 5;

6. constexpr uint8_t SS_PIN = 53;

7.

8. LiquidCrystal_I2C lcd(0x27, 16, 2); //Parameters: (rs, enable, d4, d5, d6, d7)

9. MFRC522 mfrc522(SS_PIN, RST_PIN);  // Create MFRC522 instance

10.

11. int buzzerPin = 8;

12. int relayPin = 9;

13.

14. void setup() {

15.   pinMode(buzzerPin, OUTPUT);

16.   pinMode(relayPin, OUTPUT);

17.   digitalWrite(relayPin, LOW);

18.

19.   lcd.begin();   // LCD screen

20.   SPI.begin();      // Init SPI bus

21.   mfrc522.PCD_Init();   // Init MFRC522

22.

23.   lcd.setCursor(0, 0);

24.   lcd.print(" RFID Door Lock");

25.   lcd.setCursor(0, 1);

26.   lcd.print("  by MakerPro");

27.   delay(3000);

28.

29.   lcd.clear();

30. }

31.

32. void loop() {

33.   lcd.setCursor(0, 0);

34.   lcd.print(" RFID Door Lock");

35.   lcd.setCursor(0, 1);

36.   lcd.print(" Show Your Tag ");

37.

38.   // Look for new cards

39.   if ( ! mfrc522.PICC_IsNewCardPresent()) {

40.     return;

41.   }

42.

43.   // Select one of the cards

44.   if ( ! mfrc522.PICC_ReadCardSerial()) {

45.     return;

46.   }

47.

48.   //Reading from the card

49.   String tag = "";

50.   for (byte i = 0; i < mfrc522.uid.size; i++)

51.   {

52.     tag.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "));

53.     tag.concat(String(mfrc522.uid.uidByte[i], HEX));

54.   }

55.   tag.toUpperCase();

56.

57.   //Checking the card

58.   if (tag.substring(1) == "29 B9 ED 23") //change here the UID of the card/cards that you want to give access

59.   {

60.     lcd.clear();

61.     lcd.setCursor(0, 0);

62.     lcd.print("Access Granted");

63.     lcd.setCursor(0, 1);

64.     lcd.print("Door Opened");

65.     digitalWrite(relayPin, HIGH);

66.     delay(3000);

67.     digitalWrite(relayPin, LOW);

68.     lcd.clear();

69.   }

70.

71.   else

72.   {

73.     lcd.clear();

74.     lcd.setCursor(0, 0);

75.     lcd.print("Wrong Tag Shown");

76.     lcd.setCursor(0, 1);

77.     lcd.print("Access Denied");

78.     digitalWrite(buzzerPin, HIGH);

79.     delay(3000);

80.     digitalWrite(buzzerPin, LOW);

81.     lcd.clear();

82.   }

83. }

复制代码

萌新小白

楼主大大，我按照您的来做刷卡后没反应，串口监视器什么也没有，继电器更是直接动作，不刷卡就动作了

风筝

萌新小白 发表于 2019-5-6 14:11
楼主大大，我按照您的来做刷卡后没反应，串口监视器什么也没有，继电器更是直接动作，不刷卡就动作了 ...

程序没有用到串口监视器的代码 您可以添加到代码中

继电器注意常开/常闭

cyrs

学习学习，主要就是刚刚学习arduino
