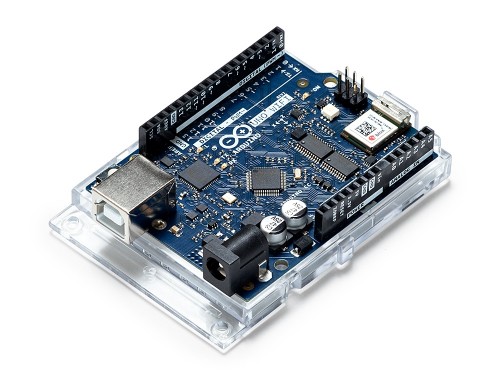

使用Arduino Uno WiFi开发板将WiFI添加到您的设备中。 它是一款功能增强版的Arduino Uno Rev3:配备了Microchip全新的8位微处理器,并且板载IMU(惯性测量单元)。 对于WiFi连接,使用新的ECC608加密芯片加速器可以确保安全。


概览

将该开发板添加到设备中,您将能够使用其安全的ECC608加密芯片加速器将其连接到WiFi网络。 Arduino Uno WiFi在功能上与Arduino Uno Rev3相同,但增加了WiFi和其他一些增强功能。 它采用了Microchip的全新8位微处理器,并具有板载IMU(惯性测量单元)。 Wi-Fi模块是一个独立的SoC,具有集成的TCP / IP协议栈,可以提供对Wi-Fi网络的访问,或充当接入点。 Arduino Uno WiFi有14个数字输入/输出引脚(其中6个可用作PWM输出,6个可用作模拟输入)、USB接口、电源插孔、ICSP接头和复位按钮。 它包含支持微控制器所需的一切。 只需使用USB电缆将其连接到计算机,或使用AC适配器或电池供电即可开始使用。


技术规格参数

微处理器
ATMEGA4809
工作电压
5V
输入电压(推荐)
7  -  12V
数字I / O引脚数目
14个  -  其中6个可提供PWM输出
PWM数字I / O引脚数目
6
模拟输入引脚数目
6
每个I / O引脚的直流电流
20 mA
3.3V引脚的直流电流
50 mA
闪存
48 KB(ATMEGA4809)
SRAM
6,144 KB(ATMEGA4809)
EEPROM
256 Bytes(ATMEGA4809)
时钟速度
16 MHz
LED数目
2
长度
68.6毫米
宽度
53.4毫米
重量
25克

相关文档

●   Eagle文件: UNOWiFiREV2V4.0_eagle.zip (134.22 KB, 下载次数: 4)

●   原理图(pdf格式): UNOWiFiREV2V4.0_sch.zip (214.89 KB, 下载次数: 3)


该开发板在官网售价约为44.9美元,官网链接:https://store.arduino.cc/usa/arduino-uno-wifi-rev2
