STM320518-EVAL评估板(不推荐在新产品使用)

STM320518-EVAL评估板是针对STM32F0系列(入门级微控制器)的演示和开发平台。

板上搭载带64KB片上闪存、以ARM Cortex-M0为内核的32位微控制器:STM32F051R8T6。 板卡上集成众多硬件单元,包含2个I2C,2个SPI,2个USART,1个12位ADC,1个12位DAC,内置8 KB的SRAM和64 KB闪存,触摸感应,CEC和SWD调试支持。以方便用户对微控制器上各个外设功能的评估和开发(马达控制、RS232、RS485, 音频DAC、触摸条、麦克风ADC、TFT LCD、IrDA、MicroSD卡、RF E2PROM以及温度传感器等)。

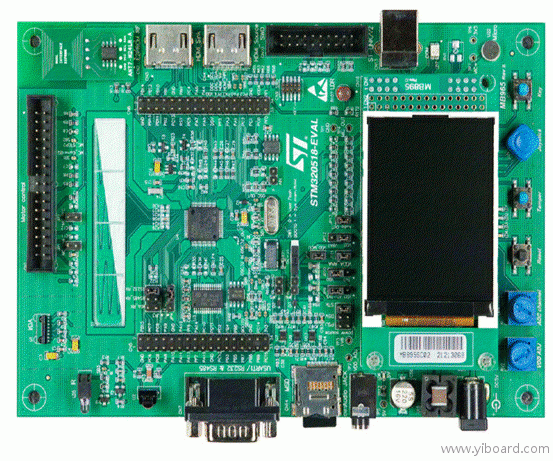

图1.STM320518-EVAL评估板外形图


STM320518-EVAL评估板主要特性:

●  三个5 V电源选项:电源插孔,ST-LINK/ V2 USB接口或子板

●  音频扬声器和麦克风连接到STM32F051R8T6的ADCDAC

●  2 GB的或更多SPI接口MicroSD卡

●  I2C兼容串行接口温度传感器

●  射频E2PROM

●  RS-232和RS-485通讯

●  IrDA收发器

●  红外LED和红外接收器

●  SWD调试支持,内嵌ST-LINK/ V2

●  240×320的TFT彩色LCD连接到STM32F051R8T6的SPI接口

●  操纵杆与4方向控制和选择

●  复位,修改和用户按钮

●  4色LED灯

●  扩展连接器

●  MCU电压选择固定在3.3 V或可调的2至3.6 V

●  线性传感器

●  光敏电阻(LDR)

●  电位器

●  两个HDMI连接器与DDC和CEC

●  电机控制连接器

●  主板符合RoHS标准

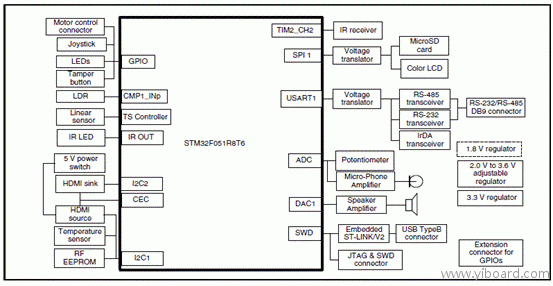

图2.STM320518-EVAL评估板硬件框图

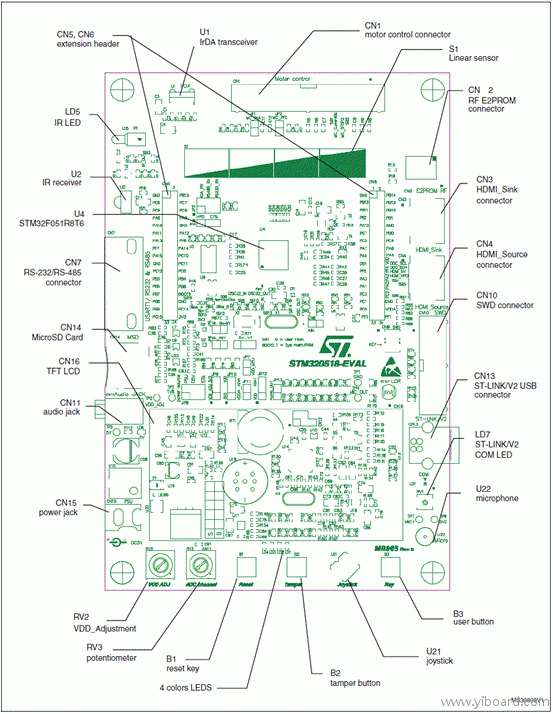

图3. STM320518-EVAL评估板布局图


STM320518-EVAL评估板资料:

1. STM320518-EVAL评估板用户手册

2. STM320518-EVAL评估板产品简介
