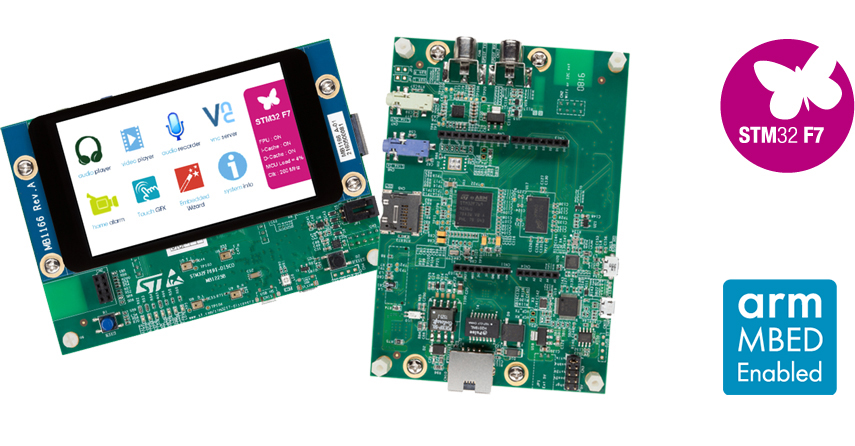

STM32F769I-DISCO

基于STM32F769NI微控制器的探索板

官网链接:http://www.st.com/zh/evaluation-tools/32f769idiscovery.html




STM32F7探索套件允许用户使用基于ARM Cortex-M7内核的STM32F7系列微控制器开发和分享应用程序。通过使用音频、多传感器支持、图形、安全、视频和高速连接等功能,该探索套件能够实现多种多样的应用。Arduino的连接支持提供了无限的扩展能力,可以选择更多的专门的扩展板。


主要功能

■    采用BGA216封装的STM32F769NIH6微控制器,具有2 MB闪存和512 + 16 + 4 KB RAM

■    板载ST-LINK/V2-1,支持USB重新枚举功能

■    USB ST-LINK功能:虚拟串口、大容量存储、调试端口

■    带MIPI DSI连接器的4寸电容式触摸液晶显示屏

■    SAI音频编解码器

■    两个音频线路插孔,一个用于输入,一个用于输出

■    立体声扬声器输出

■    DFSDM输入的四个ST MEMS麦克风

■    两个SPDIF RCA输入和输出连接器

■    两个按钮(用户和复位)

■    512-Mbit Quad-SPI闪存

■    128-Mbit SDRAM

■    microSD卡连接器

■    Wi-Fi或Ext-EEP子板连接器

■    USB OTG HS,带有Micro-AB连接器

■    符合IEEE-802.3-2002的以太网接口

■    五种电源供电选项:

      ■    ST LINK / V2-1

      ■    USB HS连接器

      ■    来自RJ45的5V电压(以太网供电)

      ■    来自Arduino或外部连接器的5V电压

      ■    USB充电器

■    基于IEEE 802.3af标准的以太网供电(供电设备,48 V至5 V,3 W)

■    外部应用的电源输出:3.3 V或5 V

■    Arduino Uno V3连接器

■    丰富的免费软件,包括各种实例,STM32Cube软件包的一部分

■    支持多种集成开发环境


相关设计文档

用户手册:UM2033: Discovery kit with STM32F769NI MCU

硬件原理图:STM32F769I-DISCO schematics
