我对i.MX RT处理器系列很感兴趣,因为它是机器学习研究项目中有吸引力的解决方案。机器学习需要大量的计算能力,而且由于i.MX RT ARM Cortex-M7的运行频率高达600 MHz,并且有大量的RAM和FLASH内存,因此这似乎非常合适。到目前为止,RT1064是RT系列中的高端处理器。让我感兴趣的是它有4MB的片上FLASH存储器(其他的型号都是无闪存的)。


i.MX RT概述


在器件中带有存储器绝对是一个优势:没有片上闪存的电路板启动都比较具有挑战性。在器件中具有FLASH存储器,具有更容易启动序列的优点。只有BGA对于定制电路板本身就是一个挑战,或者可能需要在外部生产电路板。



内部4 MByte FLASH与NXP Kinetis或LPC上的内部FLASH不同:它看起来像内部将4M Winbond W25Q32JV内存芯片绑定到QSPI,因此内部和外部FLASH内存确实是QSPI:

1.  内部4 MByte WinBond W25Q32JV串行FLASH:基地址:0x7000'0000,大小:0x40'0000

2.  外部8 MByte集成硅解决方案ISSI IS25WP064AJBLE串行闪存:基地址:0x6000'0000,大小:0x80'0000


拆箱

是时候拆箱了!开发板在一个结实的包装盒中:


恩智浦i.MX RT1064包装盒


包装盒包括包装清单、USB线、开发板和相机模块:


i.MX RT1064包装

包装内容与以前的RT主板相同,但新增了一个相机模块,是一个不错的附加组件:

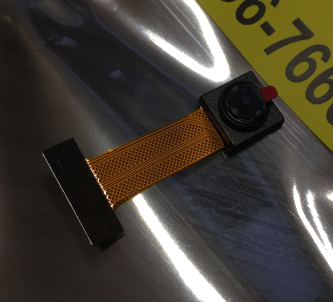

相机模块


我不确定为什么包装将其列为'NON CAD PART'?

该开发板看起来与前期的RT1020和RT1052开发板类似:

它具有32 MB外部SDRAM、外部8 MByte QSPI闪存和64 MB Hyperte闪存(需要使用一些电阻焊接才能使用它)。


i.MX RT1064-EVK主板顶视图


i.MX RT1064-EVK主板底视图


一个明显的区别是板载调试接口:而不是Kinetis K20DX128,它采用了恩智浦LPC4322JET100微控制器:


LPC4322JET100


该电路看起来非常类似于使用恩智浦LPC4370FET100的LPC-Link2。与K20DX128相比,LPC43xx具有更高的处理能力。


没有“Getting Started”卡片。相反,包装列表指向https://nxp.com/MIMXRT1064-EVK/startnow,这实际上是集成了入门开发板的网页。


演示程序

开发板默认的启动模式是从内部FLASH启动:


开发板默认引导配置

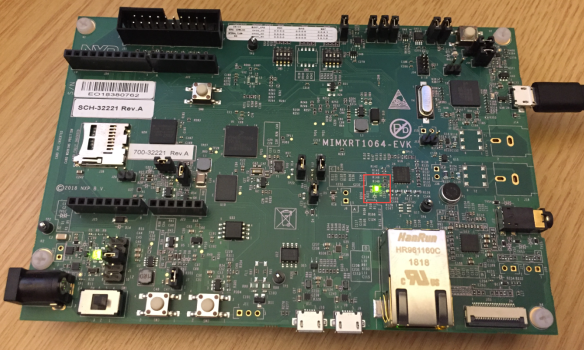

该开发板自带了一个'blinky'演示程序:


BlinkyLED


板载调试接口枚举串口:


mbed串口

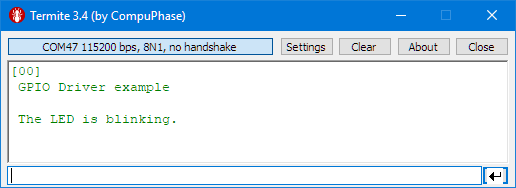

复位后,它会在该端口上写入一条消息(115200波特率):


演示程序消息


调试接口枚举为USB MSD(大容量存储)设备:


MSD调试接口


软件

我使用NXP MCUXpresso IDE 10.3.0MCUXpresso SDK 2.4.0作为IDE开发环境:


RT1064 SDK


将SDK加载到MCUXpresso IDE中:


已安装的SDK


Blinky工程

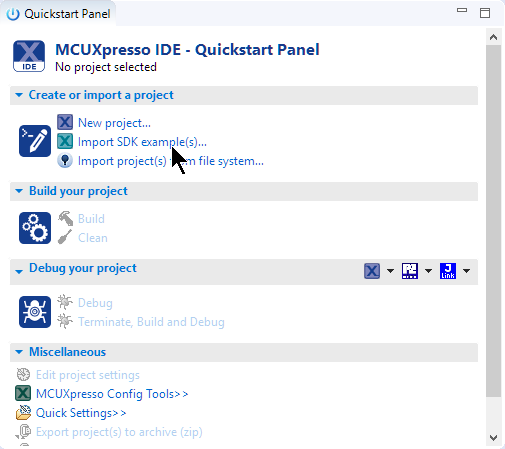

工程创建和调试开箱即用:


导入的SDK示例:


导入SDK示例


选定的器件/开发板:


开发板选择


提供项目名称并选择示例项目:


led_blinky


在高级设置中,我将每个标签保留为默认值:


高级设置


点击完成。然后构建:


构建项目

然后进行调试:


调试项目

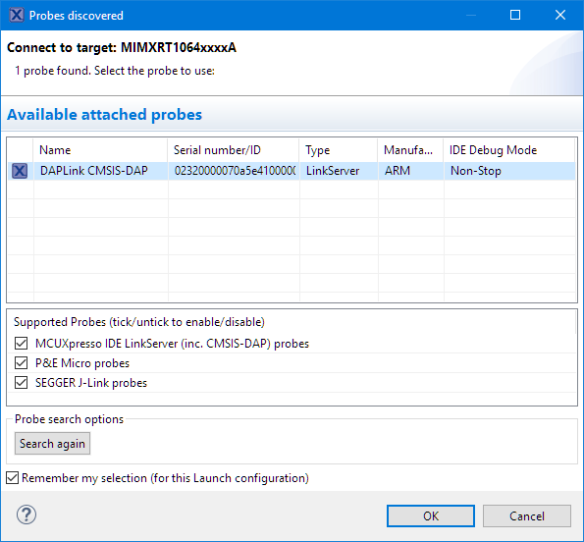

它会自动检测连接的开发板:


检测到仿真器

调试


调试

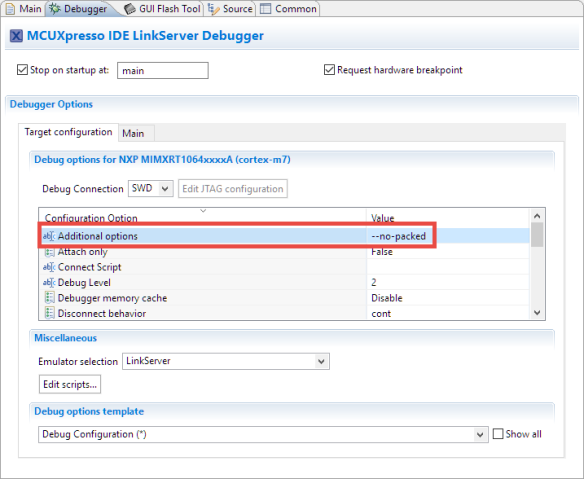

还有一件事(重要!):在LinkServer调试器启动配置中确保以下选项存在:

  1. --no-packed
复制代码


LinkServer启动配置中的-no-packet选项


这是因为必须以非标准方式处理i.MX RT上的子字访问。没有设置此选项将导致失败或奇怪的调试行为。


外部调试仿真器

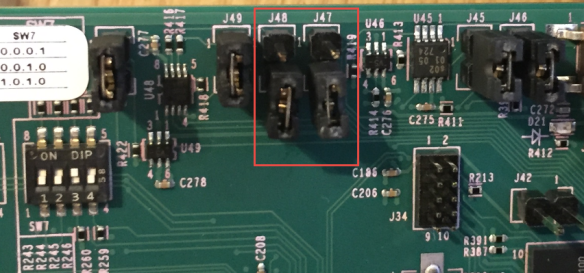

我不仅限于板载调试接口,我也可以使用外部调试仿真器(无论如何这是我的偏好)。要使用板载JTAG插头,我必须去掉J48和J47上的跳线:


J48和J47


这样我就可以使用LPC-Link2、Segger J-Link或P&E Multilink:

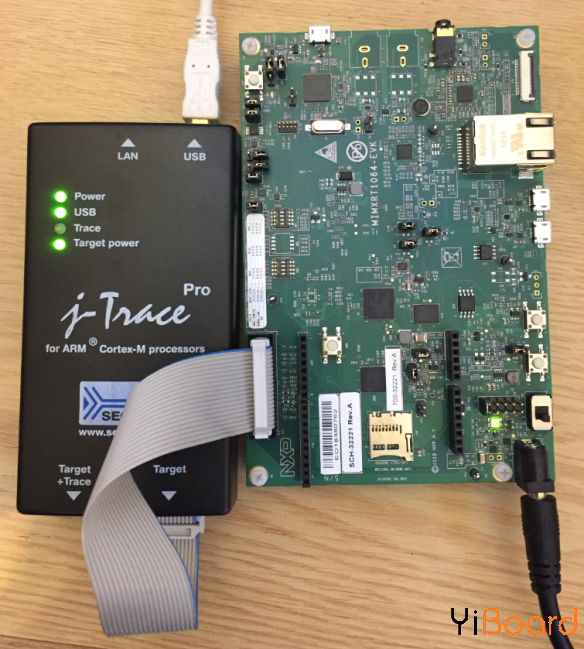

使用SEGGER J-Link调试i.MX RT1064


使用恩智浦LPC-Link2调试i.MX RT1064


使用P&E Multilink Universal调试i.MX RT1064


总结

除了RT1020和RT1052之外,RT1064是我现在手上的第三台i.MX RT器件。我真正喜欢RT1064的是它有内部闪存,但BGA封装可能对我的设计提出了挑战,因为我从未这样做过。也许我只需要尝试一下:196引脚肯定会是一个挑战。


接下来我想连接相机以及探索开发板的其他功能。
