1.  前段时间入手了一块LPCXpresso11U37H EVB开发板,最近总算有时间来玩一玩,学习怎样烧写程序。原以为,应该会和STM32Fx探索板的烧写步骤,安装好仿真器的驱动就可以进入DEBUG模式来进行调试了。结果发现并没有那么容易呢。下面是测试的流程:


2.  在拿到开发板后,首先是要安装开发板的驱动程序LPCXpresso Link2 USB driver package,该程序可以在lpcware来下载。下载地址 -> https://www.lpcware.com/content/ ... -usb-driver-package

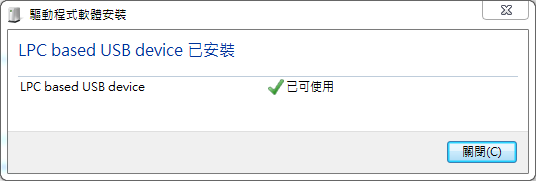

3.  安装完驱动文件后,将开发板连接到计算机,提示安装驱动,按照要求完成驱动程序的安装。




4. 通常情况下,这时就可以使用IAR或者KEIL进行开发板的调试了。但有些时候这些IDE不能识别LPC Link。这时就可以将其烧写成JLINK或者CMSIS-DAP。NXP的开发板支持的调试方式比较特殊,同一个仿真器可以烧录不同的固件。这里使用的烧录工具是官方的LPCScypt。

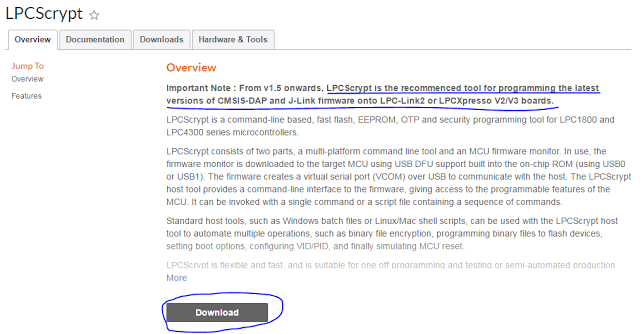

5. 首先到NXP的官网下载LPCScrypt。下载完成后,安装该工具。下载地址:LPCScrypt Download Link



6. 安装完成后,必须将LPC11U37H EVB开发板的JP3(Link DFU)短接后,再连接到计算机。JP3的位置如下图所示:



7.  开发板上有两个USB接口,一个是用于USB设备,另一个是Debug接口。使用USB将开发板的Debug接口连接到计算机。

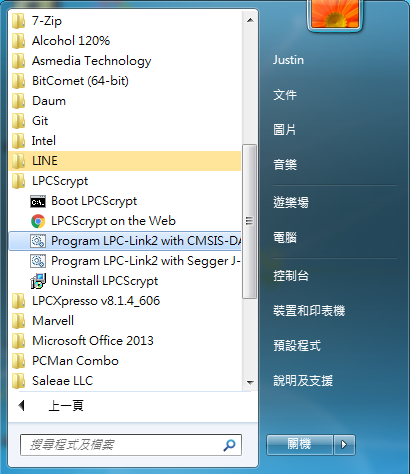

8.  打开LPCScrypt,选择要使用的是JLINK或者CMSIS-DAP,这里我选择的是Program LPC-Link2 with CMSIS-DAP。



9.  该工具非常简单,自动烧录固件到开发板上。



10. 移除JP3的短接帽。接着我们就可以使用IDE来进行验证了。打开Keil,选择Option选项。



11. 点击Debug选项卡,将Debug仿真器选择CMSIS-DAP Debugger



12.  回到主窗口。单击工具栏的调试按钮,就可以进入到Debug模式了。



跳转到指定楼层
XIAOCHOU001
发表于: 2017-4-10 21:16:08 | 显示全部楼层

问一下 lpc54608也是这样么?

为什么他卡在LPCScryptch上出不来了
