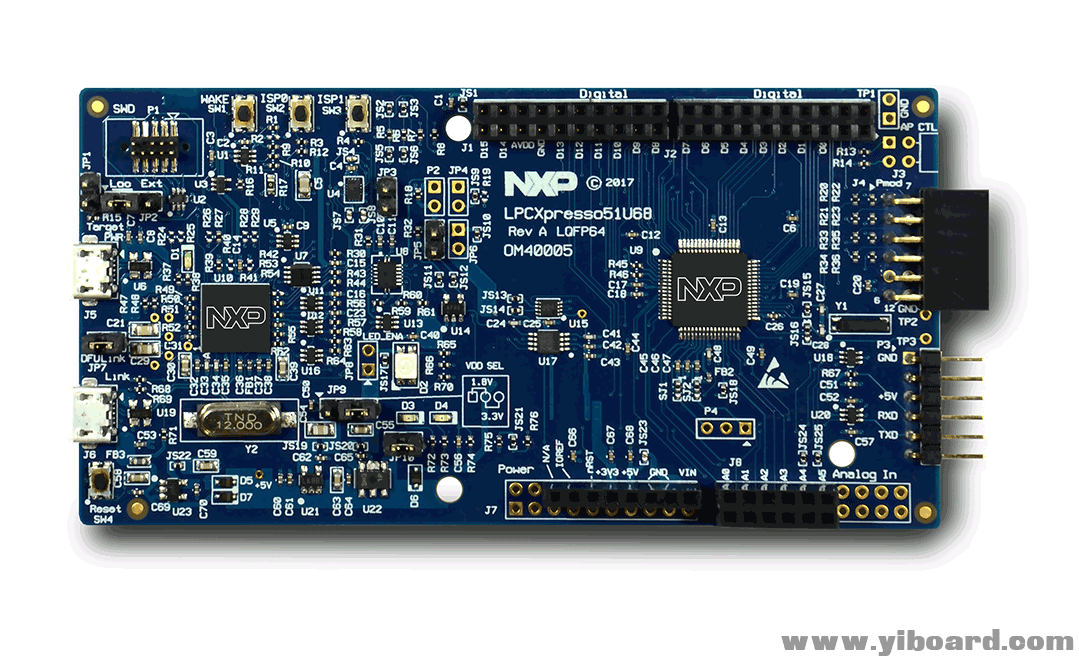

LPCXpresso51U68开发板

官网链接:https://www.nxp.com/cn/products/ ... c51u68-mcus:OM40005


LPCXpresso系列电路板为恩智浦Arm Cortex-M系列MCU提供强大而灵活的开发系统。LPCXpresso51U68开发板旨在采用MCU器件提供的高性能Cortex-M0+内核、节能和成本敏感功能,借助LPC51U68 MCU进行评估和原型设计。该电路板还具有板载CMSIS-DAP/SEGGER J-Link兼容的硬件调试器。


此外,该电路板还支持多种开发工具,包括恩智浦的MCUXpresso集成开发环境(IDE)以及包括IAR和Keil在内的其他流行工具链。MCUXpresso配置工具和扩展的SDK驱动程序/使用示例可用于mcuxpresso.nxp.com中所列的电路板。


特性

◼    LPC51U68JBD64,基于32位ARM Cortex-M0+内核MCU

      ◼    96KB SRAM;256KB闪存

      ◼    10mm x 10mm LQFP64

◼    板载高速USB、Link2硬件调试器,支持CMSIS-DAP和SEGGER J-Link OB协议

◼    Link2调试器可与板载LPC51U68或外部目标一起使用

◼    支持外部调试器

◼    3色LED

◼    Target reset (目标重设)、ISP和wake (唤醒)按钮

◼    基于Arduino™ UNO和PMod™的扩展选项,以及额外的扩展端口引脚

◼    板载1.8/3.3V或外部电源选项

◼    内置功耗测量

◼    UART、I2C和SPI端口通过板载硬件调试器将目标LPC51U68和USB桥接起来

◼    FTDI UART连接器


用户手册:LPCXpresso51U68 development board (OM40005) User Manual

设计文档(包含原理图、BOM、Gerber文件):LPCXpresso51U68 development board (OM40005) schematic (PDF), BOM and Gerber files
