说到I2C很多用过STMF10X硬件I2C方式的工程师,都感觉有点头痛。大部分还是使用软件模拟的方式,I2C由于一般的工作频率是400,100KHz。所以在频繁读取,或所读数据量大时,使用这模拟的方式,还是比较浪费CPU有效工作时间的。


在之前的使用I2C的经历中,主要是I2C死锁问题让我也困扰了一段时间。不过后来经过多方资料,最后还是把这个问题解决了。以下驱动程序已集成了此功能。


什么是死锁,在I2C主设备进行读写操作的过程中.主设备在开始信号后控制SCL产生8个时钟脉冲,然后拉低SCL信号为低电平,在这个时候,从设备输出应答信号,将SDA信号拉为低电平。如果这个时候主设备异常复位,SCL就会被释放为高电平。此时,如果从设备没有复位,就会继续I2C的应答,将SDA一直拉为低电平,直到SCL变为低电平,才会结束应答信号。 而对于I2C主设备来说.复位后检测SCL和SDA信号,如果发现SDA信号为低电平,则会认为I2C总线被占用,会一直等待SCL和SDA信号变为高电 平。这样,I2C主设备等待从设备释放SDA信号,而同时I2C从设备又在等待主设备将SCL信号拉低以释放应答信号,两者相互等待,I2C总线进人一种 死锁状态。同样,当I2C进行读操作,I2C从设备应答后输出数据,如果在这个时刻I2C主设备异常复位而此时I2C从设备输出的数据位正好为0,也会导 致I2C总线进入死锁状态。


解决死锁问题,我主要总结出两点:


1,连接MCU和I2C从机的复位引脚。(保证同时复位)

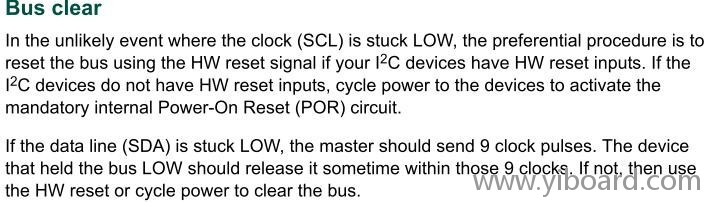

2,通过下图官方所述进行软件复位。

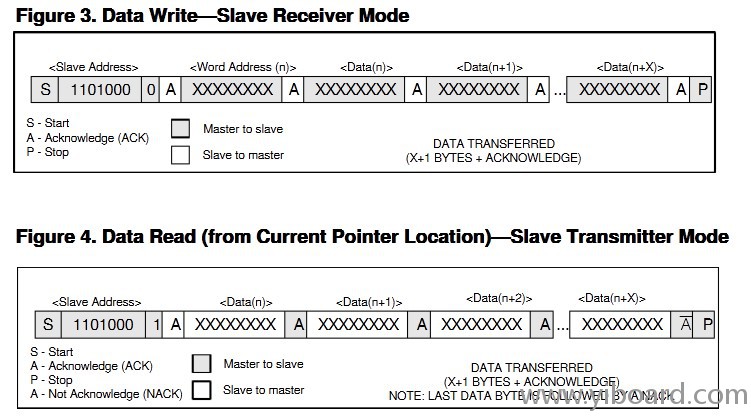

如果您所选的芯片符合如下时序,那么就可以使用这个驱动程序。



这里对本驱动程序进行说明,主驱动程序主要使用中断的方式进行数据发送,官方列程是使用的DMA方式,在大数据量传送时使用DMA还是比较好的,这里使用中断方式,主要是为了方便操作。如果是小数据大量传送时,中断方式要更高效。


打开I2C

  1. void BSP_I2cOpen(uint8_t I2C_x, uint32_t clockSpeed);
复制代码

关闭I2C

  1. void BSP_I2cClose(uint8_t I2C_x);
复制代码

向I2C从设备写数据

  1. uint32_t BSP_I2cWrite(uint8_t I2C_x, uint8_t *buff, uint16_t i2cSaleAddress, uint8_t writeAddress, uint16_t writeLen);
复制代码

从I2C从设备读数据

  1. uint32_t BSP_I2cRead(uint8_t I2C_x, uint8_t *buff, uint16_t i2cSaleAddress, uint8_t readAddress, uint16_t readLen);
复制代码

读取I2C总线空闲状态

  1. uint32_t BSP_I2cIdleState(uint8_t I2C_x);
复制代码

跳转到指定楼层
nqwang
发表于: 2016-3-23 09:34:41 | 显示全部楼层

本帖最后由 nqwang 于 2016-3-23 10:01 编辑

没有啊。不过好在我找到了,不敢独享

BSP_I2c.rar

4.11 KB, 下载次数: 7
