本本将主要介绍如何使用Visual Studio创建一个基于STM32F4-Discovery探索板的简单工程。

本文使用以下硬件和软件：

●      Microsoft Visual Studio

●      VisualGDB

●      STM32F4-Discovery探索板

我们将创建一个简单的“LED闪烁”的工程，然后进行构建，并使用调试器进行单步调试。

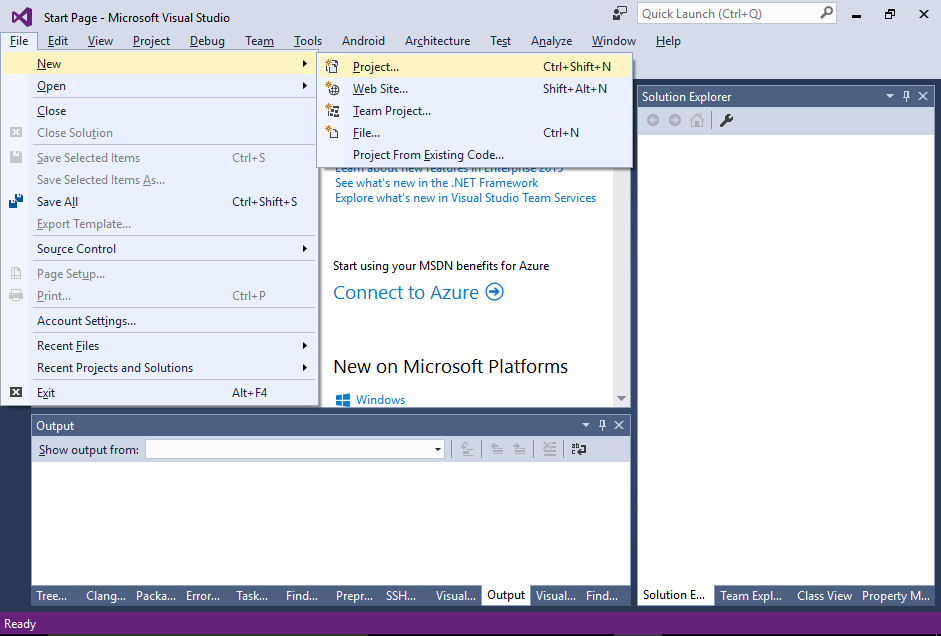

1.    启动Visual Studio。选择File-> New-> Project。

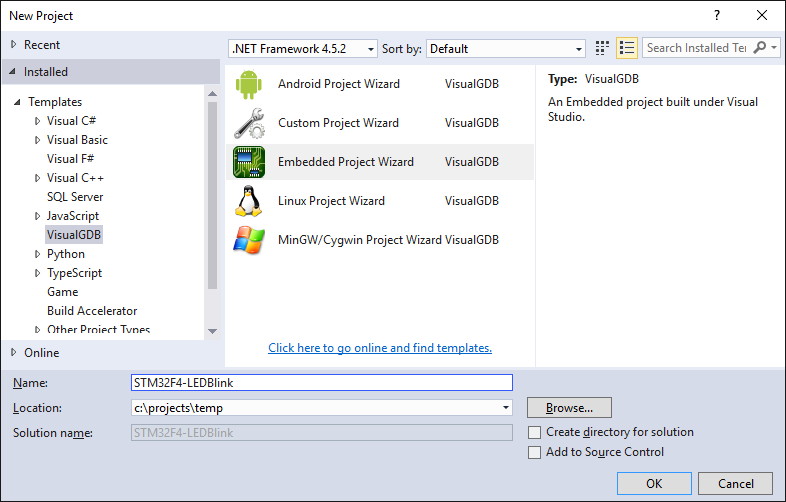

2.    选择VisualGDB - >Embedded Project Wizard。选择一个目录和项目名称：

3.    由于我们创建的是一个没有任何静态库的固件文件，因此使用“embedded binary选项。我们建议选择“MSBuild”作为构建子系统：

4.    我们正在创建包含基于ARM的STM32F407VG微控制器的STM32F4-Discovery探索板的固件，因此请在工具链选择页面上选择“ARM”。如果还没有安装ARM工具链，请选择“（download toolchain for arm-eabi）”，VisualGDB将自动安装：

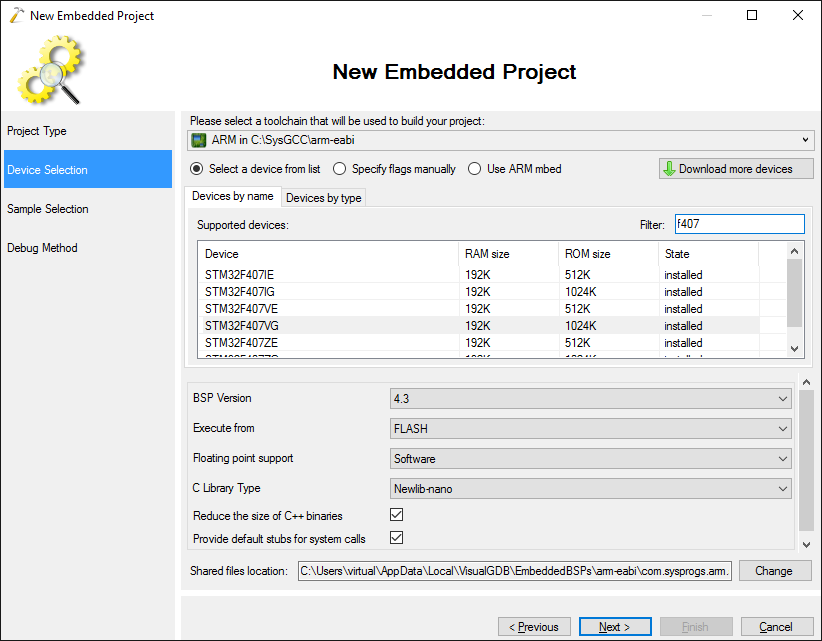

5.   选择工具链后，您将看到受支持器件的列表。从列表中选择STM32F407VG：

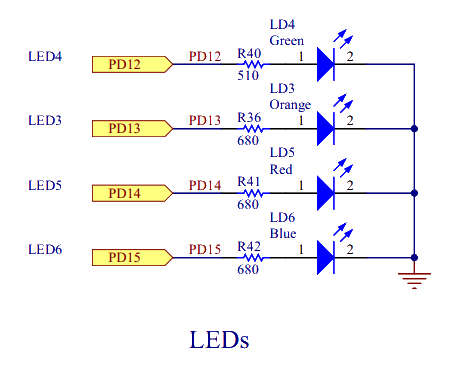

6.    STM32F4-Discovery探索板包含4个LED，分别连接到PD12-PD15引脚（详细信息请参阅电路板的原理图）：

要创建一个使连接到PD12的绿色LED闪烁的项目，需要选择“GPIOD”和“12”作为端口组和编号：

7.    STM32F4-Discovery探索板包含板载ST-Link编程器。只需将其插入USB端口，VisualGDB即可自动检测。从列表中选择并单击“Test”以自动安装所需的驱动程序，并验证调试连接是否正常工作：

8.    VisualGDB将尝试运行OpenOCD并连接到它，以验证调试是否可行：

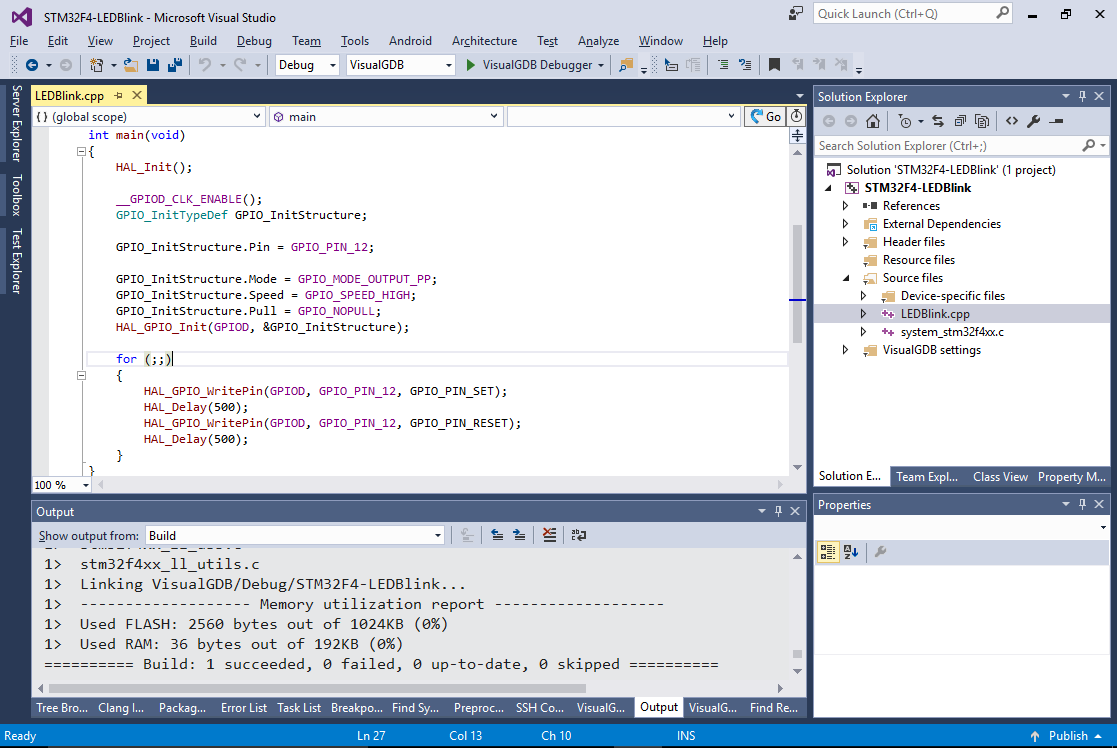

9.    在向导中按“Finish”完成。创建项目后，按Ctrl-Shift-B构建它：

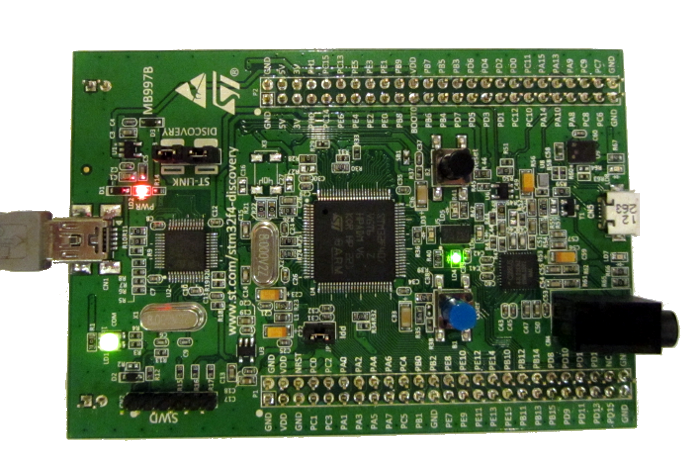

10.     按F5开始调试。注意LED如何打开和关闭。现在在第一个GPIO_WriteBit（）行上放置一个断点。断点将立即触发，LED将熄灭：

11.     按Ctrl-Alt-G或选择Debug-> Windows-> Registers打开Registers窗口。右键单击其中，并确保启用“‘All Registers”：

12.     注意PC寄存器的值。 0x80xxxxxx范围内的一个值表示程序正在从FLASH存储器运行。稍后我们会把它改成SRAM。按F10键可以跳过一行代码。注意LED如何打开：

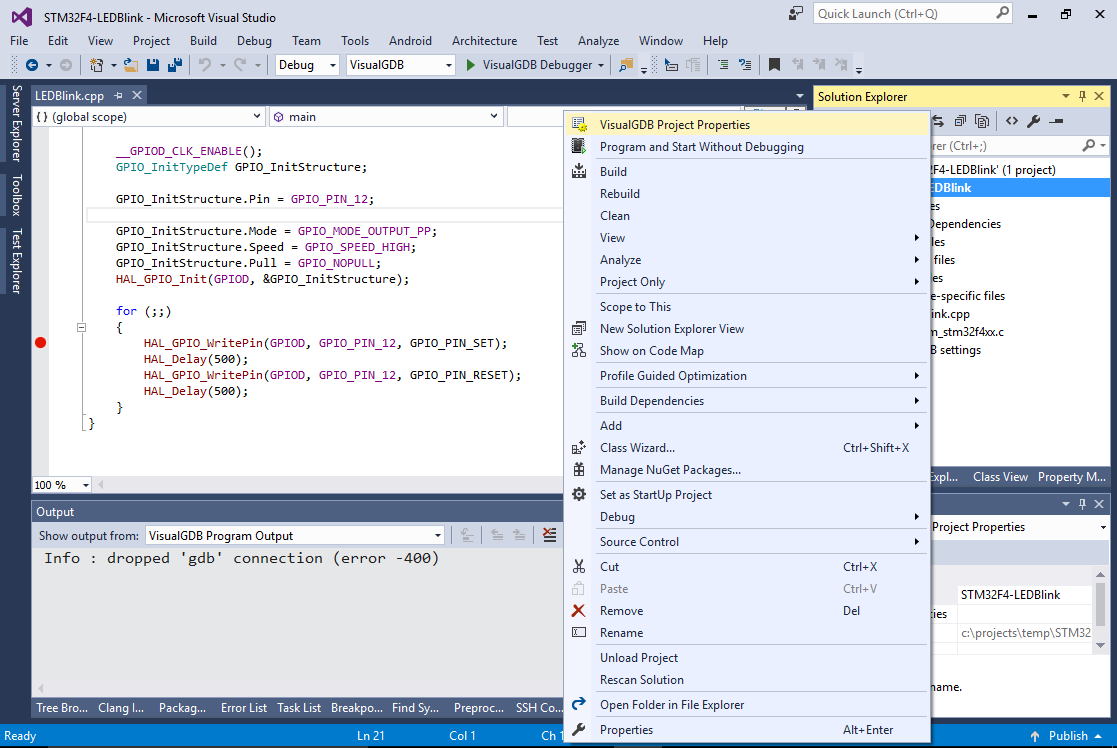

13.     按Shift-F5退出调试。右键单击解决方案资源管理器中的项目节点，然后选择“VisualGDB Project Properties”：

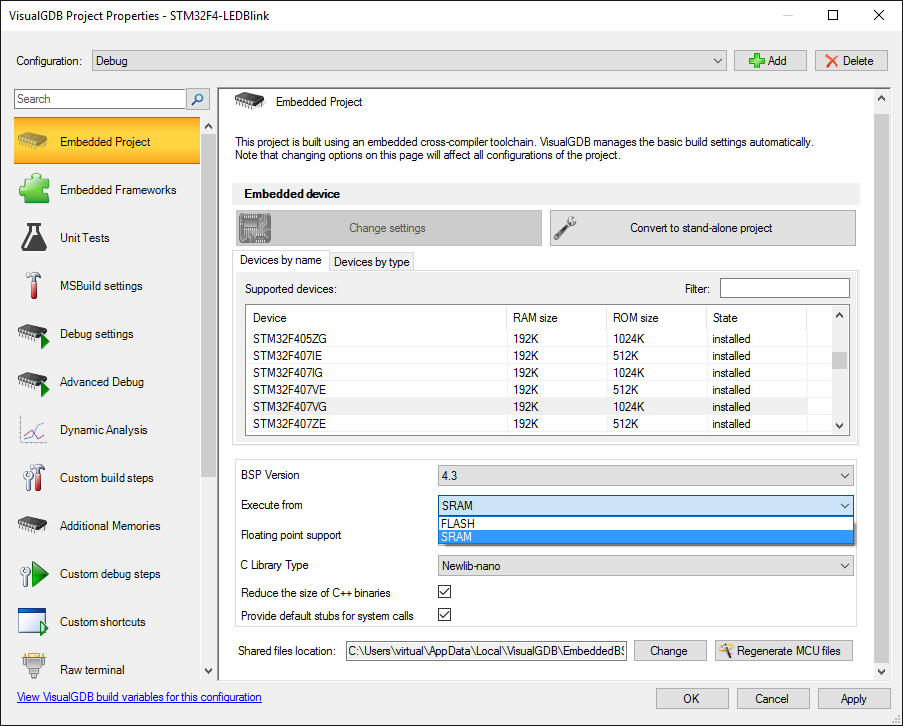

14.     点击“Change settings”，选择SRAM而不是FLASH：

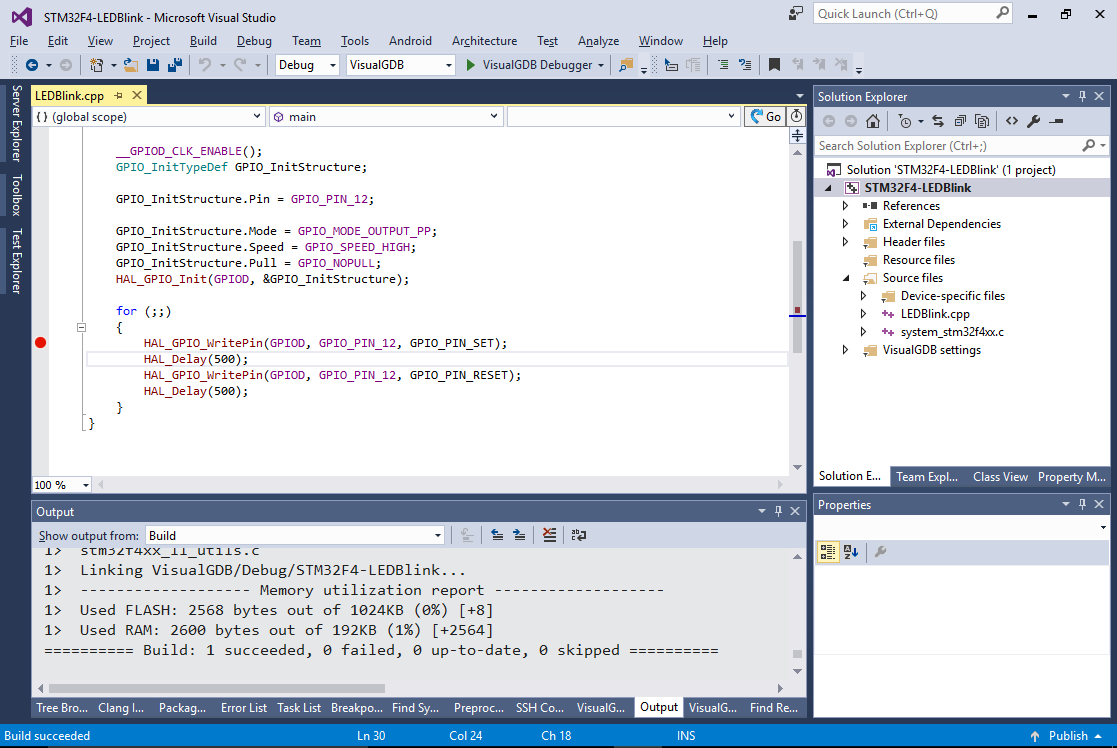

15.     以前编译的用于FLASH模式的二进制文件不会从SRAM运行。重建项目来解决这个问题：

16.    开始调试，等待断点被触发。请注意，pc寄存器现在包含一个位于0x20xxxxxx范围的值，表示程序从SRAM运行：

从SRAM运行您的程序时不会在下载程序或设置断点时消耗FLASH重写周期。但是，相对于FLASH模式，它具有某些缺点：包括所有代码和常量的整个程序都应该可以位于SRAM中，因此它可能不适用于大型程序。

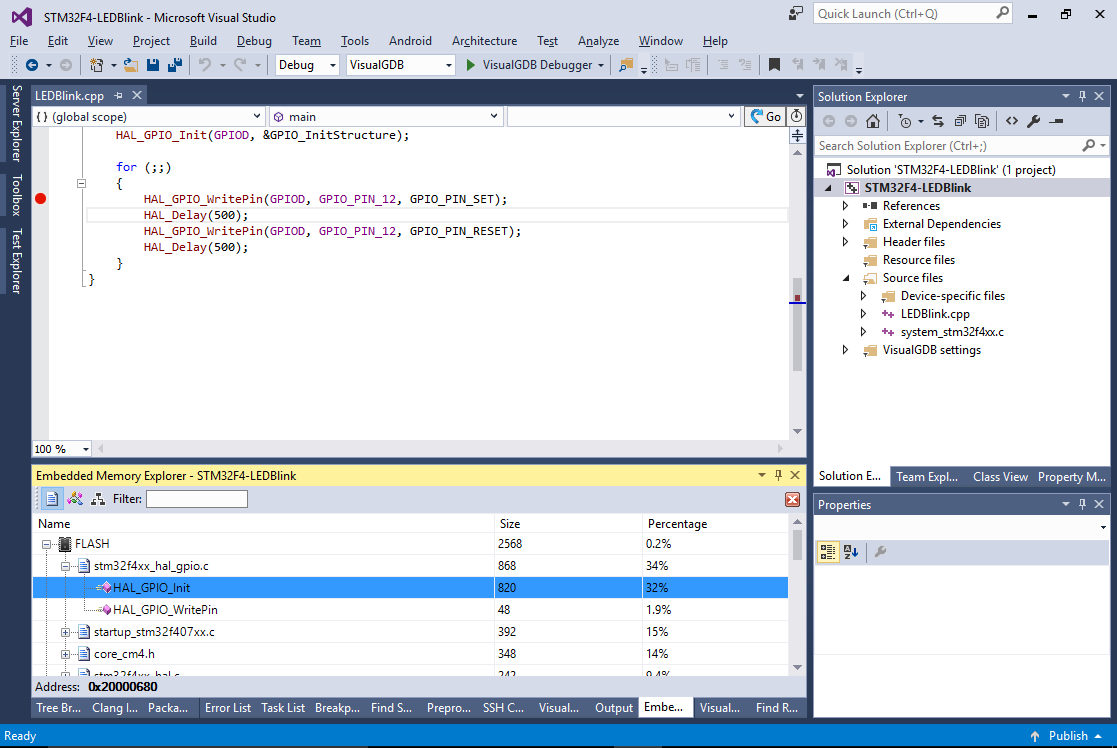

17.    您可以使用View-> Embedded Memory Explorer查看具体函数的内存使用情况：
