该电路板基于乐鑫科技的ESP32-C3控制器,带有一个24针的1.54寸墨水屏。该电路板采用USB Type-C连接器供电,也可以采用锂电池供电,通过MOSFET自动实现切换。板载一颗LDO芯片HT7833,将输入电压转成+3.3V,作为整个电路的供电。USB Tyep-C接口除了供电之外,还可以通过充电芯片MCP7383向电池充电。另外,该电路板还带有一颗温湿度传感器SHTC3,采用I2C接口连接到ESP32-C3。采用板载天线。

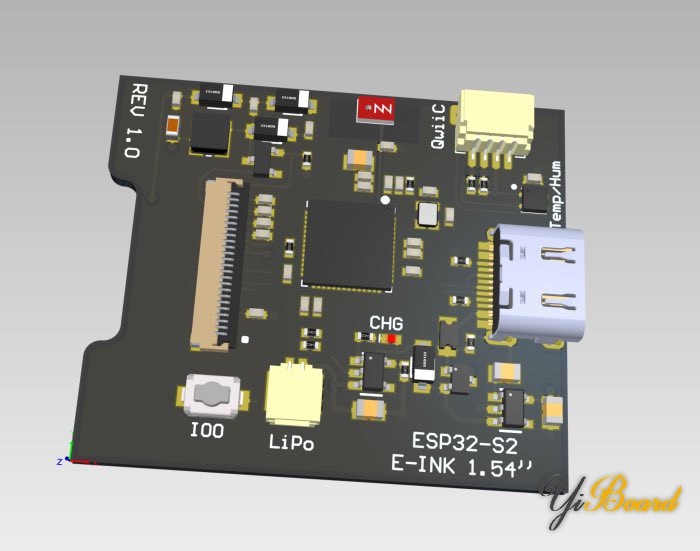

3D效果图:



该电路板的电路图和测试代码可以在Github下载,地址:https://github.com/mike-rankin/ESP32-C3_1.54inch_E-ink
