使用Arduino IDE对NodeMCU ESP8266进行空中编程（OTA）

风筝

OTA（Over the Air）编程可以无线升级器件的固件或软件，而无需任何物理访问。它使用Wi-Fi、蓝牙、GPRS或4G / 3G等无线技术，而不是采用有线串行通信。 OTA用于对微控制器、手机、计算机、机顶盒等设备进行重新编程。通常会发送OTA更新指令以更新软件、解决错误、添加一些功能等。随着物联网设备使用的增加，OTA的使用数据传输速率较低的频段（868 MHz、900 MHz、2400 MHz）。

在本篇文章中，我们将OTA更新发送给ESP8266 NodeMCU使LED闪烁。

ESP8266 NodeMCU

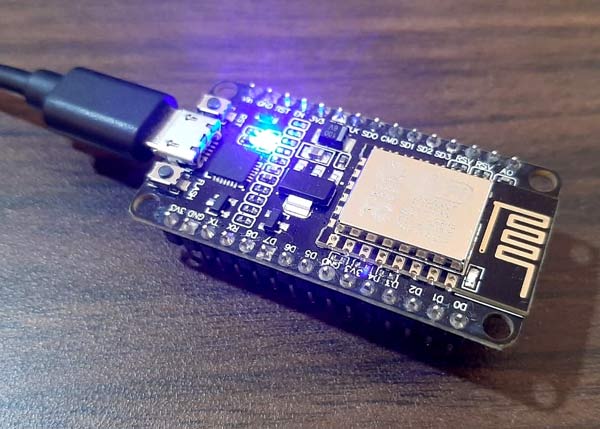

NodeMCU是一个开源物联网平台。它包括在Espressif Systems的低成本支持Wi-Fi的ESP8266 Wi-Fi SoC上运行的固件，以及基于ESP-12模块的硬件。它具有GPIO、SPI、I2C、ADC、PWM和UART引脚。可以使用Arduino IDE进行编程。板上NodeMCU具有CP2102 IC，可提供USB转TTL功能。

所需的组件

●    NodeMCU ESP8266开发板

●    Micro USB电缆

●    Arduino IDE

准备NodeMCU以无线接收OTA更新

首先使用Micro USB电缆将NodeMCU ESP8266与PC连接。然后，要使用OTA上传固件，我们需要使用micro USB串口上传草图以生成ESP IP地址。以下是上传固件的必要步骤。从Tools -> Port中选择连接电缆的串行端口。

ESP8266附带了可从Arduino IDE直接访问的库和示例。打开Arduino IDE，然后打开BasicOTA示例。

编辑草图，用Wi-Fi SSID和密码替换“ your-ssid”和“ your-password”，然后上传草图

成功上传程序后，打开串口监视器。在串口监视器上设置115200的波特率，然后按NodeMCU ESP8266上的Reset按钮。将NodeMCU ESP8266与Wi-Fi连接需要花费一些时间，因为它会检查Wi-Fi凭据。如果SSID和密码正确，则NodeMCU ESP8266将连接到Wi-Fi，并且ESP的IP地址将显示在串口监视器上。

ESP8266指示灯闪烁的OTA传输程序

文章末尾给出了用于通过OTA传输闪烁的LED程序的完整代码，在这里我们解释了该代码的一些重要部分。

首先在代码中导入所需的库。 ESP8266WiFi.h库提供了连接到网络所需的ESP8266特定Wi-Fi例程。它还提供了在站模式或软接入点模式下运行ESP8266的方法和属性。 ESP8266mDNS.h允许Sketch响应多播DNS查询。

1. #include <ESP8266WiFi.h>          //provides ESP8266 specific Wi-Fi routines we are calling to connect to network.

2. #include <ESP8266mDNS.h>

3. #include <WiFiUdp.h>

4. #include <ArduinoOTA.h> //OTA libraries

复制代码

定义要与ESP连接的Wi-Fi网络的SSID和密码的变量。我们必须将PC和ESP连接到同一Wi-Fi网络。

1. #ifndef STASSID

2. #define STASSID "your-ssid"

3. #define STAPSK  "your-password"

4. #endif

5.

6. const char* ssid = STASSID;

7. const char* password = STAPSK;

复制代码

ESP8266设置为station模式，并通过提供证书启动Wi-Fi连接。 ESP需要一些时间才能连接到Wi-Fi模块。如果SSID和密码正确，它将连接到Wi-Fi；如果SSID和密码不正确，则它将每1秒钟重启一次。

1. Serial.begin(115200);                //Set Baud Rate to 115200

2.   Serial.println("Booting");

3.                                                      // Step to connect ESP with the Wi-Fi

4.   WiFi.mode(WIFI_STA);          //Set ESP as station mode

5.   WiFi.begin(ssid, password);      //Wi-Fi Credentials

6.   while (WiFi.waitForConnectResult() != WL_CONNECTED)        //Connecting  ESP to wi-fi takes some time, so wait till it gets connected

7. {

8.     Serial.println("Connection Failed! Rebooting...");

9.     delay(1000);

10.     ESP.restart();

11.   }

复制代码

连接到Wi-Fi模块时，ESP模块的IP地址被打印在串口监视器上。 WiFi.localIP()给出ESP的IP地址。

成功上传代码后，以115200波特率打开串口监视器。按下重置按钮，几秒钟后，您将能够在串口监视器上看到ESP IP地址。现在，您将能够无线上传固件。

通过OTA更新使ESP8266上的LED闪烁

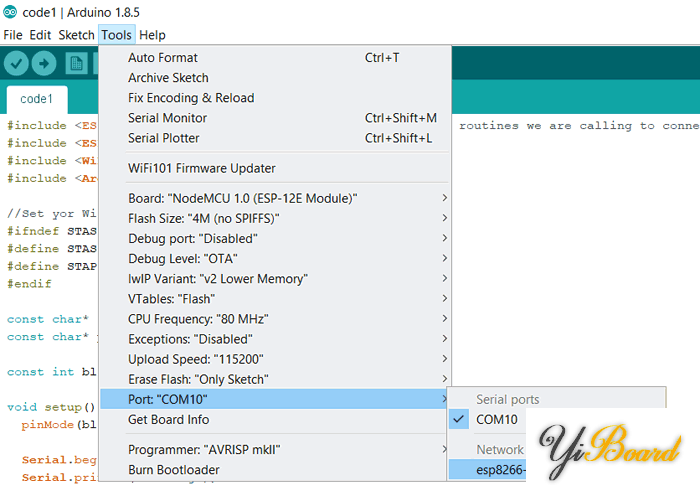

在上传下一个草图之前，请转到“Tools”，然后将“PORT”更改为ESP IP地址，以将固件无线上传到NodeMCU。

现在，使用Arduino IDE以无线方式在NodeMCU上上传以下给定的LED闪烁草图，并确保您的PC和ESP连接到相同的Wi-Fi网络，并且ESP模块通电。

成功上传代码后，NodeMCU ESP8266上的LED指示灯将每1秒闪烁一次。您还可以在草图中设置主机名和密码，以确保在ESP上上传固件时的安全性。

代码

以下是本文使用的完整代码： main.rar (1.25 KB, 下载次数: 54)

2020-2-9 10:56 上传

点击文件名下载附件
