如何使用Arduino开发板连接RFID模块RC522

风筝

在本篇文章中，您将了解RFID技术，以及如何使用Arduino连接RFID模块RC522。本文还提供了实用示例，以帮助您学习使用RFID模块。

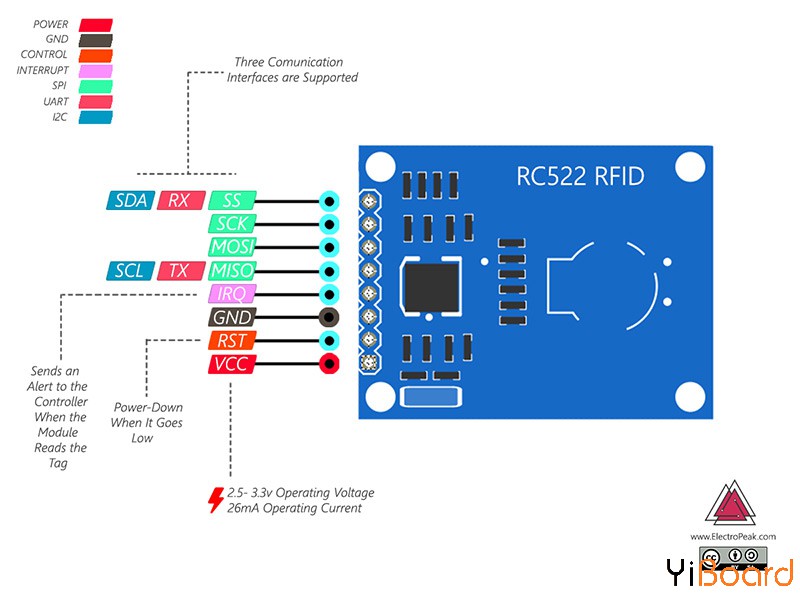

RC522模块特性和引脚分布

射频识别RFID（Radio Frequency Identification）是一种无线数据传输系统，用于在标签和读取器设备之间传输数据。您已经在商店中看到了这些系统的应用！该系统中，每个物体都被包含电路的RFID标签标记。当该标签暴露于由条形码读取器设备引起的磁场时，它使用无线电脉冲激活和发送数据。然后根据发射的脉冲检测并从系统中移除它。

RFID模块用于读取和写入RFID卡或标签，如RC522。

该模块工作频率为13.56 MHz，除了读取数据外，还可以在标签上写入数据。以下是这些模块的一些功能：

●    使用串口、SPI和I2C协议与微控制器通信

●    高达10 Mbit / sec的数据传输速率

●    3V工作电压

●    小尺寸4 * 6厘米

所需的材料

●    Arduino Uno R3开发板

●    RC522 Mifare RFID IC卡

●    10cm 40P公对公跳线

●    Arduino IDE

读取RFID卡

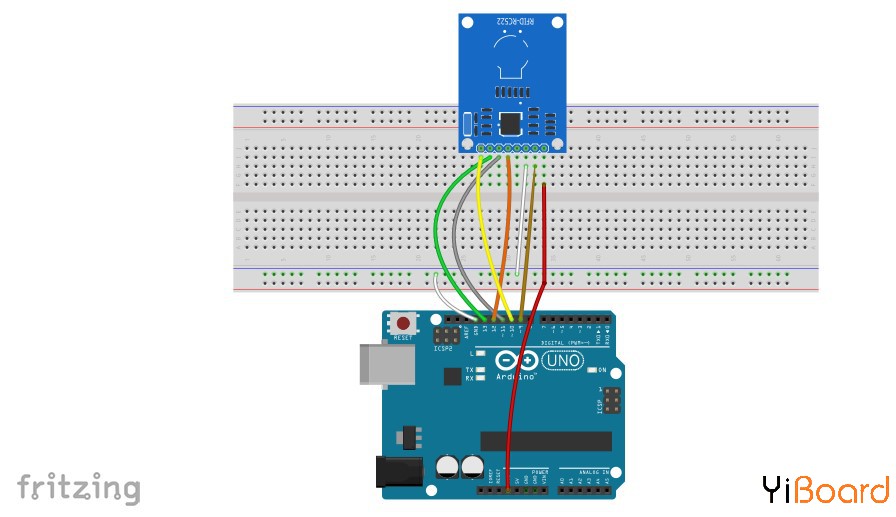

在本文中，您将学习使用Arduino通过SPI协议读取标签信息。检测到的数据将被缓冲并显示在串口监视器窗口中。

以下是读取RDIF卡的代码：

1. /*

2. *  RFID , read tags

3. *  by Hanie kiani

4. *  https://electropeak.com/learn/

5. */

6. #include <SPI.h>

7. #include <MFRC522.h>

8.

9. #define RST_PIN 9

10. #define SS_PIN 10

11.

12. MFRC522 mfrc522(SS_PIN, RST_PIN);

13. void setup() {

14.   Serial.begin(9600);

15.   SPI.begin();

16.   mfrc522.PCD_Init();

17.   Serial.println(F("Read Data on Card:"));

18. }

19.

20. void loop() {

21.

22.   MFRC522::MIFARE_Key key;

23.   for (byte i = 0; i < 6; i++) key.keyByte[i] = 0xFF;

24.

25.   MFRC522::StatusCode status;

26.

27.

28.   if ( ! mfrc522.PICC_IsNewCardPresent()) {

29.     return;

30.   }

31.

32.   // Select one of the cards

33.   if ( ! mfrc522.PICC_ReadCardSerial()) {

34.     return;

35.   }

36.

37.   Serial.println(F("**Card Detected:**"));

38.

39.

40.   mfrc522.PICC_DumpDetailsToSerial(&(mfrc522.uid));

41.

42.   Serial.print(F("Data: "));

43.   byte buffer[18];

44.   byte block = 1;

45.   byte data;

46.

47.   status = mfrc522.PCD_Authenticate(MFRC522::PICC_CMD_MF_AUTH_KEY_A, 1, &key, &(mfrc522.uid)); //line 834

48.   if (status != MFRC522::STATUS_OK) {

49.     Serial.print(F("Authentication failed: "));

50.     Serial.println(mfrc522.GetStatusCodeName(status));

51.     return;

52.   }

53.

54.   status = mfrc522.MIFARE_Read(block, buffer, &data);

55.   if (status != MFRC522::STATUS_OK) {

56.     Serial.print(F("Reading failed: "));

57.     Serial.println(mfrc522.GetStatusCodeName(status));

58.     return;

59.   }

60.

61.   //PRINT data

62.   for (uint8_t i = 0; i < 16; i++) {

63.     Serial.write(buffer[i] );

64.   }

65.

66.   delay(1000);

67.

68.   mfrc522.PICC_HaltA();

69.   mfrc522.PCD_StopCrypto1();

70. }

复制代码

检测标签

通过将以下代码添加到dump_byte_array函数，您可以定义特定条形码并将其作为标准数据引入Arduino。

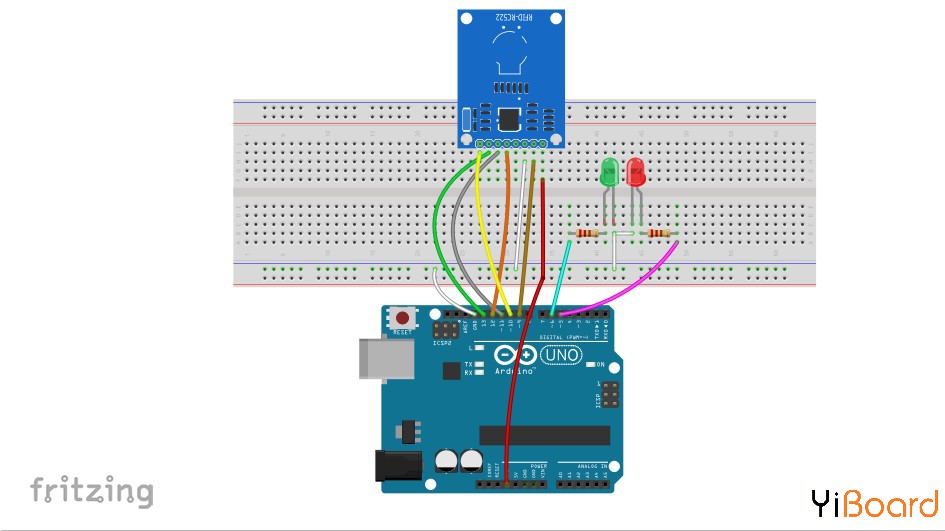

将红色LED和绿色LED连接到引脚8和7，然后将代码上传到电路板上。 当具有特定条形码的标签暴露于模块时，绿色LED亮起表示标签条形码被批准。 如果红色LED亮起，则表示条形码未知。 通过扩展这段代码，您可以在更复杂的项目中使用它，例如门电子锁。

1. if(data == (" ...identified tag... "){

2.   digitalWrite(8, HIGH);

3.   delay(3000);

4.   digitalWrite(8, LOW);

5. }

6. else{

7.   digitalWrite(7, HIGH);

8.   delay(3000);

9.   digitalWrite(7, LOW);

10. }

复制代码

在标签上写数据

要在卡上写信息，您必须首先确保您的卡是可写的。 UHF卡是一种高频工作的RFID卡，具有存储信息的能力，因此，您可以这些RFID卡在卡上写下您想要的信息。

使用与前面相同的电路，并在开发板上传以下代码。代码需要使用MFRC522库，请在此链接下载。

1. /*

2. *  RFID , write on tags

3. *  by Hanie kiani

4. *  https://electropeak.com/learn/

5. */

6. #include <SPI.h>

7. #include <MFRC522.h>

8.

9. #define RST_PIN 9

10. #define SS_PIN 10

11.

12. MFRC522 mfrc522(SS_PIN, RST_PIN);

13.

14. void setup() {

15.   Serial.begin(9600);

16.   SPI.begin();

17.   mfrc522.PCD_Init();

18.

19. }

20. void loop() {

21.

22.

23.   MFRC522::MIFARE_Key key;

24. for (byte i = 0; i < 6; i++) key.keyByte[i] = 0xFF;

25.

26.

27.   if ( ! mfrc522.PICC_IsNewCardPresent()) {

28.     return;

29. }

30.

31.   // Select one of the cards

32.   if ( ! mfrc522.PICC_ReadCardSerial()) {

33.     return;

34. }

35.

36.   Serial.print(F("Card UID:"));    //Dump UID

37.   for (byte i = 0; i < mfrc522.uid.size; i++){

38.     Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");

39.     Serial.print(mfrc522.uid.uidByte[i], HEX);

40.   {

41.   Serial.print(F(" PICC type: "));   // Dump PICC type

42.   MFRC522::PICC_Type piccType = mfrc522.PICC_GetType(mfrc522.uid.sak);

43.   Serial.println(mfrc522.PICC_GetTypeName(piccType));

44.

45.   MFRC522::StatusCode status;

46.

47.   byte buffer[34];

48.   byte block;

49.   byte data ;

50.

51.   Serial.setTimeout(30000L) ;     // wait until 20 seconds for input from serial

52.

53.   Serial.println(F("Type your desired data, ending with #"));

54.   data = Serial.readBytesUntil('#', (char *) buffer, 30) ;

55.   for (byte i = data; i < 30; i++) buffer[i] = ' ';

56.

57.   block = 1;

58.

59.   status = mfrc522.PCD_Authenticate(MFRC522::PICC_CMD_MF_AUTH_KEY_A, block, &key, &(mfrc522.uid));

60.   if (status != MFRC522::STATUS_OK) {

61.     Serial.print(F("PCD_Authenticate() failed: "));

62.     Serial.println(mfrc522.GetStatusCodeName(status));

63.     return;

64. }

65.   else Serial.println(F("PCD_Authenticate() success: "));

66.

67.   // Write block

68.   status = mfrc522.MIFARE_Write(block, buffer, 16);

69.   if (status != MFRC522::STATUS_OK) {

70.     Serial.print(F("MIFARE_Write() failed: "));

71.     Serial.println(mfrc522.GetStatusCodeName(status));

72.     return;

73. {

74.   else Serial.println(F("MIFARE_Write() success: "));

75.

76.   block = 2;

77.   //Serial.println(F("Authenticating using key A..."));

78.   status = mfrc522.PCD_Authenticate(MFRC522::PICC_CMD_MF_AUTH_KEY_A, block, &key, &(mfrc522.uid));

79.   if (status != MFRC522::STATUS_OK) {

80.     Serial.print(F("PCD_Authenticate() failed: "));

81.     Serial.println(mfrc522.GetStatusCodeName(status));

82.     return;

83.   {

84.

85.   // Write block

86.   status = mfrc522.MIFARE_Write(block, &buffer[16], 16);

87.   if (status != MFRC522::STATUS_OK) }

88.     Serial.print(F("MIFARE_Write() failed: "));

89.     Serial.println(mfrc522.GetStatusCodeName(status));

90.     return;

91.   {

92.   else Serial.println(F("MIFARE_Write() success: "));

93.

94.   mfrc522.PICC_HaltA();

95.   mfrc522.PCD_StopCrypto1();

96.

97. }

复制代码

在检测到卡并显示卡UDI后，此代码会询问您要保存在卡上的信息。 此信息可以包含字母、数字或其他字符串。然后将该信息存储在卡的块1中。 您可以通过更改代码中的块变量来每次编写不同的块。

以上就是本文的全部内容。您可以通过添加超声波模块（如SRF05），创建一个安全系统，在周围检测到物体时发出警报，并且只有在检测到正确的RFID标签时才会关闭警报。如有问题，请随时在本帖下面进行回复。
