本文主要介绍了使用Keil MDK在NUCLEO-F413ZH开发板进行Coremark跑分测试的方法。参考了ST官方的应用实例《如何将CoreMark程序移植到STM32上》。

需要使用的工具

■ NUCLEO-F413ZH开发板

■ STM32CubeMX 4.20.0

■ Keil MDK 5.2.3

使用STM32CubeMX生成CoreMark工程

1. 首先下载并安装STM32CubeMX软件。STM32F413系列微控制器刚刚推出，推荐使用最新版的STM32CubeMX软件。目前最新版为V4.20.0。官网下载地址：http://www.st.com/content/st_com ... rs/stm32cubemx.html。该软件安装过程中需要Java支持。

2. 安装完成后，打开STM32CubeMX，选择New Project，新建一个工程。在接下来的对话框中，选择Board Selector选项卡。通过设置Board Filter筛选：Vender选择STMicroelectronics；Type of Board选择nucleo144；MCU Series选择STM32F4。在筛选出的结果中选择NUCLEO-F413ZH，单击OK。

new project.png

3. 配置时钟。单击Clock Configuration选项卡，将HCLK设置为100MHz，回车后软件自动计算出合适的PLL配置参数。

clock configuration.jpg

4. 配置串口。本文采用的是STLINK的虚拟串口打印输出CoreMark信息，默认情况下连接到STM32F413的UART3。设置UART3波特率为9600、无校验。

5. 生成Keil MDK代码。选择菜单Projec-->Generate Code，在弹出的Project Setting对话框中，指定项目名称为CoreMark。设置工程要保存的路径。工具链选择MDK-ARM V5。选择固件库所在的位置。

generate code.jpg

点击OK后，CubeMX会自动在指定路径生成一个工程。该工程包含了所有需要用到的底层驱动以及系统初始化的代码。

project list.jpg

下载CoreMark测试代码

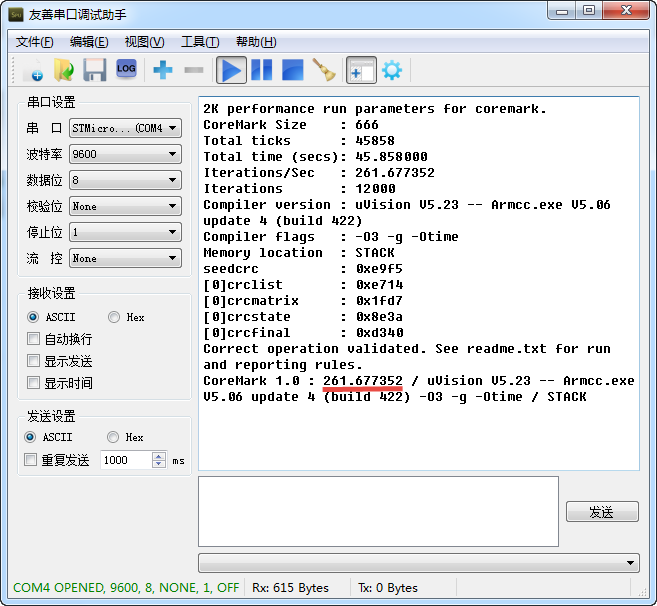

CoreMark分数是衡量一个微控制器性能的重要基础指标。CoreMark的得分越高，说明微控制器的性能越强悍。ST官方称STM32F413的CoreMark的分数在100Mhz可达339。

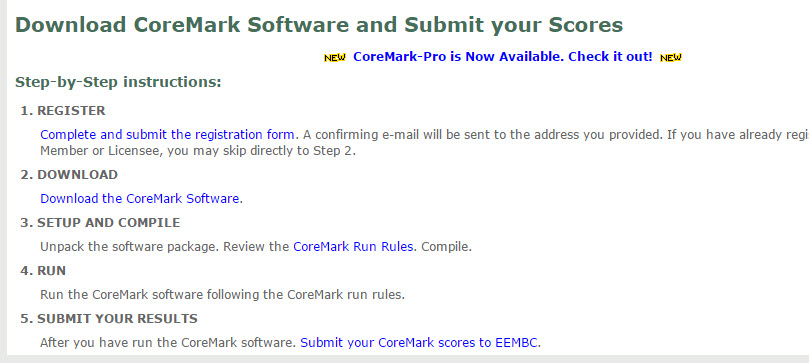

CoreMark官网的链接地址为：http://www.eembc.org/coremark/index.php。CoreMark测试代码需要注册帐号才能下载。

添加CoreMark代码和设置Keil开发环境

1. 将下载的代码复制到CoreMark工程所在的文件夹中。使用Keil打开软件，将core_list_join.c、core_main.c、core_matrix.c、core_state.c、core_util.c和core_portme.c这6个文件添加到工程中，然后将默认创建的main.c文件删除。参考ST官方的应用实例《如何将CoreMark程序移植到STM32上》修改这些文件代码。

2. 配置Keil编译环境。设置优化等级。在Option for Target‘CoreMark’ ->C/C++选项卡中，Optimization设置为Level3(-O3)，并勾选Optimize for Time复选框。
