【中文应用笔记】AN2722 - SAM L10 / L11 Xplained Pro开发板入门指南

风筝

前言

---

本应用笔记旨在帮助入门基于ARM Cortex-M23内核的Atmel SAML10和SAML11微控制器，通过使用他们各自的Xplained Pro评估套件。

Atmel SAM L10和SAML11 Xplained Pro评估套件是用于评估ATSAML10E16A和ATSAML11E16A微控制器的硬件平台。

每个套件均支持Atmel Studio集成开发平台，并且可以轻松访问微控制器的所有功能。

1.     器件相关文档

◼    数据手册

网页：http://www.microchip.com/。

文档说明：SAM L10 / L11系列数据手册，提供外设描述和电气性能特点。

◼    勘误表

网页：http://www.microchip.com/。

文档说明：SAM L10 / L11系列勘误表和数据表说明。

2.     SAM L10 / SAM L11Xplained Pro评估套件

◼    相关文件：

•    SAM L10/ L11 Xplained Pro用户指南（.pdf）

•    SAML10-Xplained-Pro设计文档（.zip）

•    SAML11-Xplained-Pro设计文档（.zip）

◼    主要特征：

•    ATSAML10E16A-AU或ATSAML11E16A-AU微控制器

•    一个机械式复位按钮

•    一个机械式可编程按钮

•    一个QTouch按钮

•    一个用户LED指示灯（黄色）

•    32.768kHz晶振

•    ATECC508A加密认证IC

•    两个Xplained Pro扩展插头

•    一个X32插头

•    一个mikroBUS插头

•    板载嵌入式调试器

     -     AtmelStudio中用于识别电路板的自动识别码

     -     一个状态LED指示灯（黄色）

     -     一个电源LED指示灯（绿色）

     -     包括范围信息在内的复杂数据类型的符号调试

     -     编程和调试，包括功率测量

     -     数据网关接口：SPI、I2C、四个GPIO

     -     虚拟COM端口（CDC）

•    嵌入式电流测量电路，Atmel Data Visualizer支持数据可视化

•    USB供电

3.     软件开发工具

Atmel Studio 7使用GCC编译器，是快速上手SAM L10 / SAM L11微控制器的首选IDE。 Atmel START是生成最初项目的首选用户界面。 任何Atmel START项目可以在Atmel Studio 7、IAR或KEIL IDE中使用。

◼    Atmel Studio 7

网页：Atmel Studio

文档：Atmel Studio 7.0 Web安装程序（.exe）

Atmel Studio 7开发环境是开发和调试SAM L10 / SAM L11固件的首选IDE。

◼    Atmel Start

网页：Atmel Start

文档：Atmel Start用户指南，另外也可以使用界面中的帮助菜单。

Atmel Start使得用户能够以一种可用且优化的方式选择和配置软件组件，并定制嵌入式应用程序。

本文翻译自Microchip的官方应用笔记AN2722：Getting Started With SAM L10 / L11 Xplained Pro Application Note

风筝

4.    使用Atmel Studio 7和Atmel Start快速入门SAM L10 / SAM L11评估套件

注意：在下面描述的步骤中，使用SAM L10 Xplained Pro作为参考；但是，对于SAM L11 Xplained Pro评估套件，也可以执行相同的步骤。

4.1    操作指南

请按照以下步骤开始探索Atmel Xplained Pro平台：

1.     下载Atmel Studio。

2.     安装Atmel Studio。

3.     启动Atmel Studio。

4.     使用micro-USB电缆（Standard-A到Micro-AB）将评估套件连接到PC。

当Xplained Pro MCU套件首次连接到计算机时，操作系统将安装软件驱动程序。驱动程序文件支持32位和64位版本的Microsoft Windows XP、Windows Vista、Windows 7、Windows 8和Windows 10。

当Xplained Pro MCU电路板通电时，电源LED（绿色）将点亮并且Atmel Studio将自动检测到特定的Xplained Pro MCU和可能连接的扩展板。Atmel Studio将提供相关信息的链接，例如数据手册和工具包文档。

注意：ATSAML10E16A和ATSAML11E16A器件通过使用板载的嵌入式调试器进行编程和调试，因此无需外部编程器或调试器工具。

图4-1.  Atmel Studio SAM L10 / SAM L11 Xplained Pro简介

5.     从Atmel Studio启动Atmel Start：File > New > Atmel Start Example Project，然后打开Atmel Start直接进入Atmel Studio。

图4-2.  在Atmel Studio打开Atmel Start示例项目

Atmel Start将加载现有的示例列表。

6.     在列表中选择“LED Flasher”示例，然后单击“Open Selected Example”。

图4-3.   Atmel启动SAM L1x可用示例列表

7.     选择SAM L10或SAM L11 Xplained Pro Board，然后单击Select board。

图4-4.  开发板选择

8.     单击GENERATE PROJECT以从Atmel Start生成项目。然后将显示“Software Components Window”。

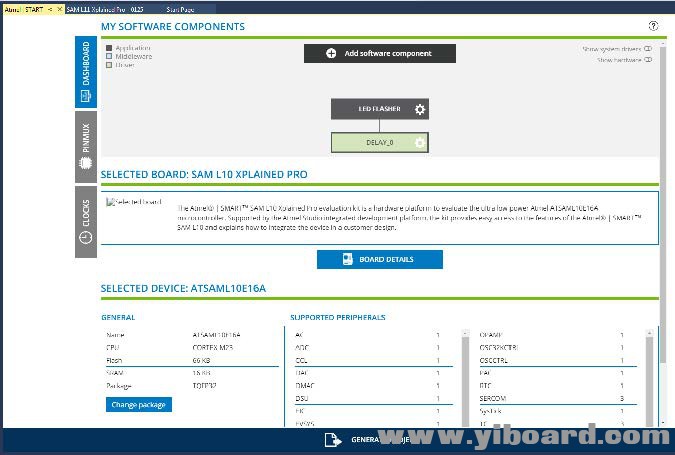

图4-5.   Atmel Start项目生成

9.    将显示以下窗口：输入项目名称、解决方案、解决方案名称，然后浏览并选择项目保存的位置。单击“OK”以在Atmel Studio中打开项目。

图4-6.     Atmel Studio导入新的Atmel Start工程

Atmel Studio将创建该项目。

10.     按照以下步骤配置调试器/编程器接口：

         - 打开项目属性：Project > Properties或按下<ALT + F7>。

         - 单击Tool。

         - 在Selected debugger/programmer选项中，选择“EDBG ATMLxxx”。

         - 在Interface选项中，选择“SWD”。

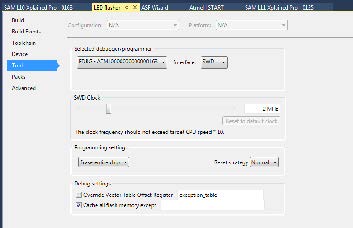

图4-7.  编程工具选择

11.    编译并运行LED Flasher应用程序。

         - 构建项目：Build > Build Solution或按下<F7>。

         - 将代码加载到SAM L10 Xplained Pro中并开始调试：Debug> Start debugging然后break或按下<ALT + F5>。

         - 应用程序已烧写进MCU，并且调试器停在main函数。

         - 运行代码：Debug> Continue或按下<F5>。

         - 该示例开始在Xplained Pro评估套件全速运行。
