在本篇文章中,我们将向您展示如何制作气体和烟雾探测器。气体和烟雾探测器是一个非常有用,且经济实惠的小制作。他们可以防止火灾造成的巨大损失,如果他们检测到危险气体的泄漏,甚至可以挽救生命。



气体和烟雾传感器

我们将使用两个气体/烟雾传感器:MQ-2MQ-135。这些传感器中的每一个都对特​​定类型的气体敏感。内部传感元件被电流加热,引起附近的气体电离并被传感器吸收。


这种情况导致感测元件的电阻下降,从而增加其导电性。


我们将把传感器连接到液晶显示屏、LED和压电扬声器,当气体/烟雾水平超过所需的限制时,会给我们一个警报。我们也将把它与ESP8266 Wifi模块配对,这样就可以将其整合到智能家居系统中进行远程监控。

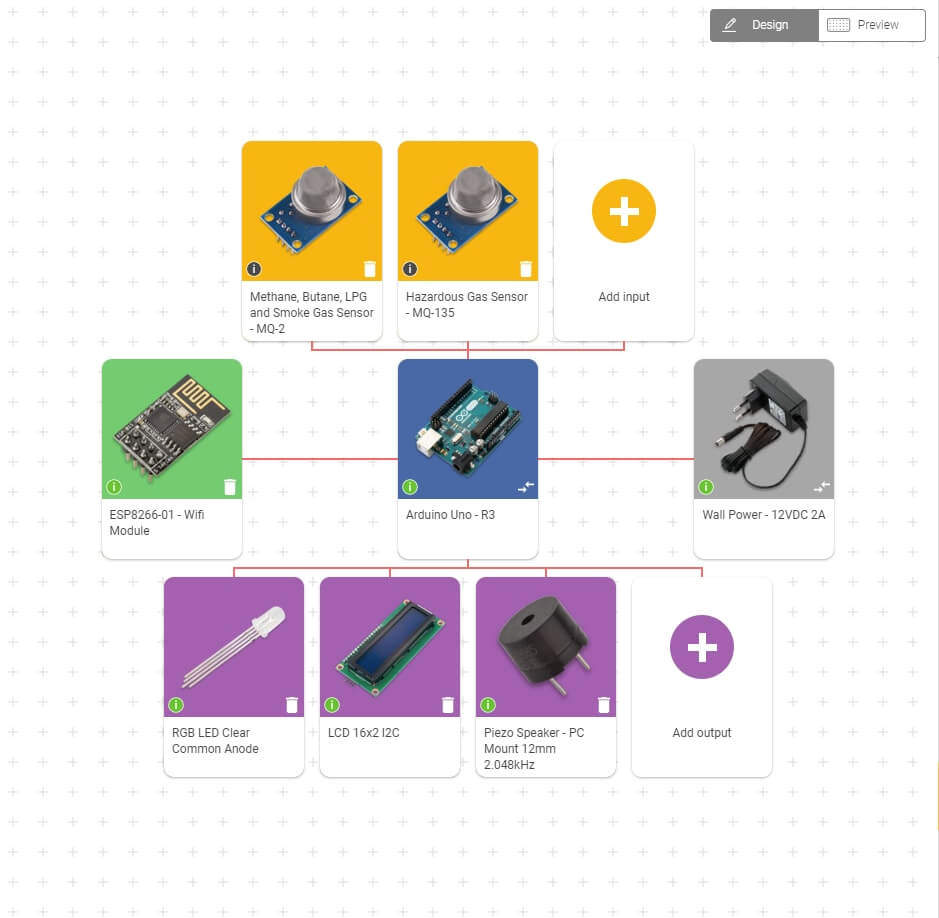

电路连接的主要组件

下面的图片给出了电路的主要组件:


我们来详细介绍这些组件:

●    MQ-2 - 该传感器对易燃和可燃气体(如甲烷、丁烷、液化石油气和烟雾)敏感。

●    MQ-135 - MQ-135可以检测各种气体,包括NH3、NOx、酒精、苯、烟雾和二氧化碳。

●    校准气体传感器 - 传感器需要由用户在代码中校准。为了实现这一点,在setup函数中添加一个循环来平均一些测量值(不要忘记添加一个短暂的延迟)并将这个平均值保存在一个变量中。稍后,当从传感器读取数据时,应始终减去校准值以获取传感器相对于初始状态的读数。

●    RGB LED - 该LED允许您通过将红色、绿色和蓝色的强度设置从0(无色)到255(最大色彩强度)来控制其颜色。当达到危险级别或收集数据出错时,我们可以将其设置为更改颜色。

●    LCD 1602 I2C - 一个小型LCD液晶显示屏,可通过I2C接口显示短消息或简单图形。

●    压电扬声器 - 一个非常小的振动扬声器,可让您播放简单的音调和基本旋律。

●    ESP8266 - 一种低成本的Wi-Fi模块,您可以轻松连接到微控制器,并将您制作的任何项目连接到互联网。

●    Arduino Uno开发板 - Arduino / Genuino Uno开发板基于ATmega328P微控制器。它有14个数字输入/输出引脚(其中6个可用作PWM输出)、6个模拟输入、16 MHz石英晶振、USB连接、电源插孔和复位按钮。


电路连接的辅助组件

●    通用的辅助组件 - 几乎每个电路都可以找到的非电子组件。如面包板、跳线等

●    具体的辅助组件 - 根据我们要使用的特定组件添加到电路中的组件。例如为了调节电流和电压水平而存在的电阻、电压调节器、电容等。

您可以在数据表和示例电路中找到每个核心组件所需的辅助组件的相关信息,也可以自行计算它们的一些值。


通用的辅助组件

●    面包板 - 最适合原型制作。允许您使用跳线电连接不同的组件。

●    跳线M / F和M / M - 用于连接组件到面包板。

●    USB电缆 - 将微控制器连接到电脑,用于上传代码。

●    插头 - 焊接到不同的组件,在这个电路中,它被添加到逻辑电平转换器。


具体的辅助组件

●    电阻 - 作为电路元件实现电阻的无源双端电子元件。在电子电路中,电阻用于减少电流、调整信号电平、分压、偏置有源元件、终止传输线等等。

●    100和220欧姆电阻器 - 这些电阻器用于本项目中的RGB LED。每种颜色使用一个。

●    1K欧姆电阻 - 压电扬声器需要该电阻。

●    晶体管NPN BC337 - 可用作放大器或开关,其在电子设备(包括计算机、电视机、手机、音频放大器、工业控制和无线电发射机)中具有广泛的适用性。在这个电路中,压电扬声器是需要该组件。

●    逻辑电平转换器 - 协调5V控制器和3.3V组件之间的电压电平,反之亦然。在这个电路中,ESP8266需要该组件。

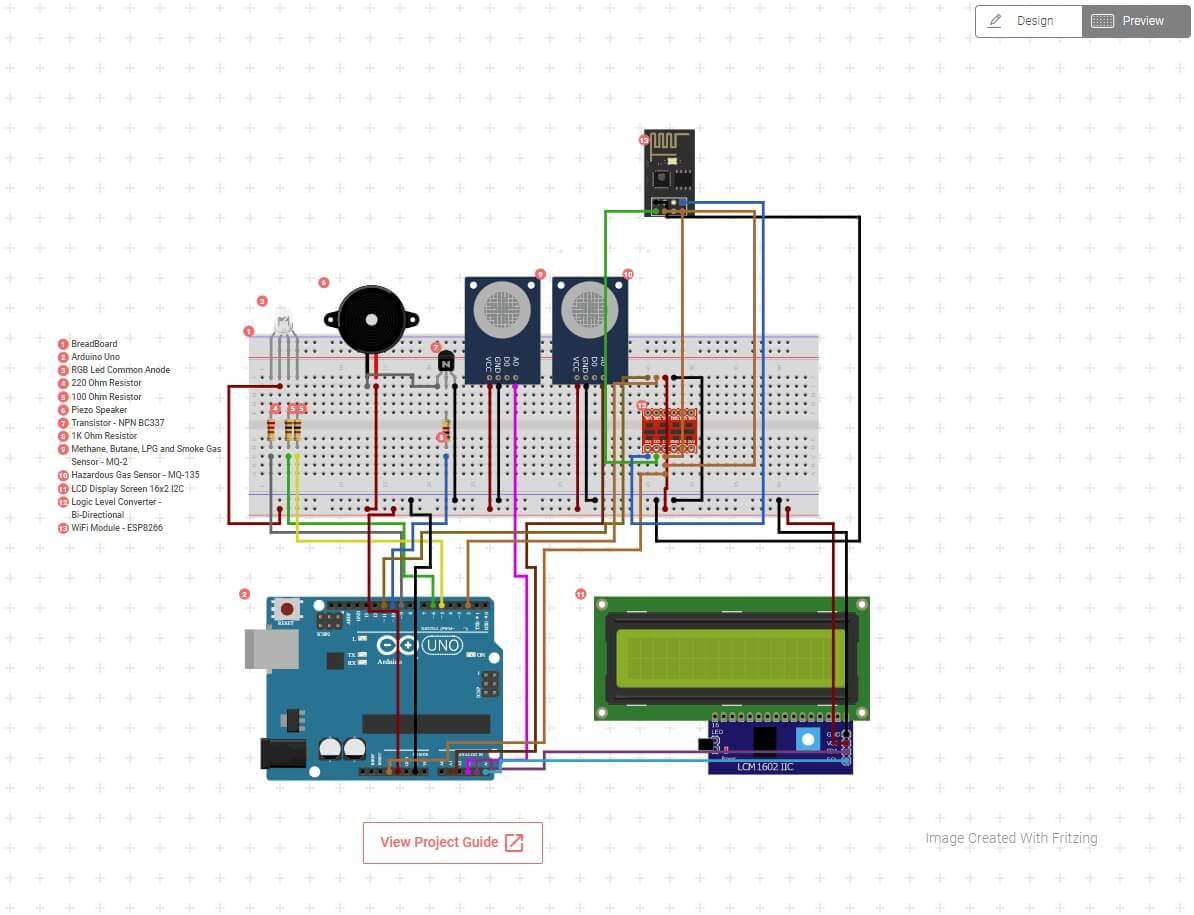

烟气探测器电路的接线图

下面的图片给出了烟气探测器电路的接线图。 如果您想查看详细的步骤接线指南和测试代码,请单击电路底部的查看项目指南


测试代码

将电路放在一起后,您可以从项目指南下载测试代码并将其上传到Arduino开发板以检查您的连接。


注意:并非所有组件都有测试代码。 您可以通过将鼠标悬停在组件旁边的“i”图标上来检查组件是否具有测试代码。



我们希望这个简短的例子对您能有所帮助, 如果您有任何问题,欢迎在下面进行回复。
