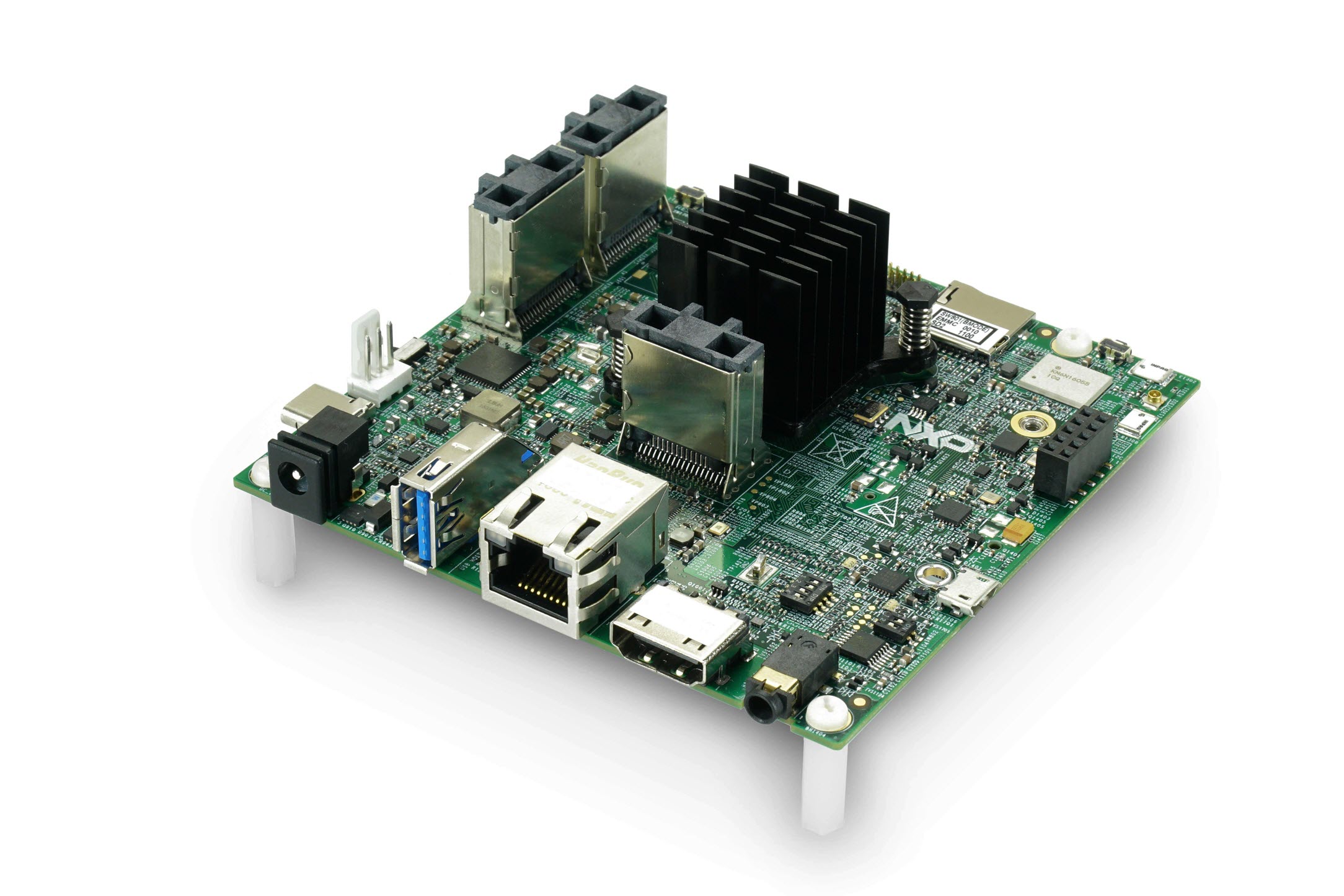

NXP Semiconductors i.MX 8MQuad评估套件 (MCIMX8M-EVK) 旨在提供一个平台,用于评估和演示采用多达四个Arm Cortex-A53内核和一个Cortex-M4内核的i.MX 8MQuad、i.MX 8MDual以及i.MX 8QuadLite应用处理器。MCIMX8M-EVK是一款高性能开发工具,具有低功耗、灵活的存储器选项、多种高速接口以及行业领先的音频和视频功能。


i.MX 8MQuad评估套件设有一个HDMI输出端口,便于实现开箱即用。MCIMX8M-EVK板上的存储器选项包括LPDDR4、eMMC、QSPI以及MicroSD。连接选项包括Wi-Fi和蓝牙无线、USB 3.0连接器、10/100/1000以太网端口以及PCIe接口高速接口。该套件配有HDMI 2.0a Type-A和MIPI-DSI连接器、采样率高达768kHz的32位音频采样、音频接口扩展连接器以及3.5mm耳机音频插孔,可实现音频和视频评估。


i.MX 8M Quad EVK预装有闪存在eMMC内存上的启动映像。另外还可提供支持Android、Linux和FreeRTOS。



主要特性

●    处理器

      ●    i.MX 8M Quad应用处理器

      ●    4个Arm Cortex-A53内核,工作频率为1.5GHz

      ●    1MB L2缓存

      ●    Arm Cortex-M4内核,工作频率为266MHz

●    电源管理

      ●    NXP PMIC PF4210

●    存储器

      ●    LPDDR4 x32 (3200MT,4GB)

      ●    eMMC 5.0 (16GB)

      ●    MicroSD连接器

      ●    QSPI (256Gb)

●    显示/相机连接器

      ●    HDMI 2.0a Type-A连接器

      ●    MIPI-CSI相机mini-SAS连接器

      ●    MIPI-DSI显示mini-SAS连接器

●    无线

      ●    Bluetooth 4.1/EDR

      ●    Wi-Fi 802.11 a/b/g/n/ac MIMO 2x2

      ●    板载芯片天线

      ●    外部天线连接器

●    音频

      ●    24位、192kHz立体声音频DAC

      ●    3.5mm耳机音频插孔连接器

      ●    用于音频接口的板扩展连接器

●    连接

      ●    10/100/1000以太网

      ●    USB 3.0 Type-A连接器

      ●    USB 3.0 Type-C连接器

      ●    PCIe M.2接口

      ●    红外

●    调试

      ●    JTAG连接器

      ●    UART转USB

●    工具和操作系统支持

      ●    Linux

      ●    Android

      ●    FreeRTOS

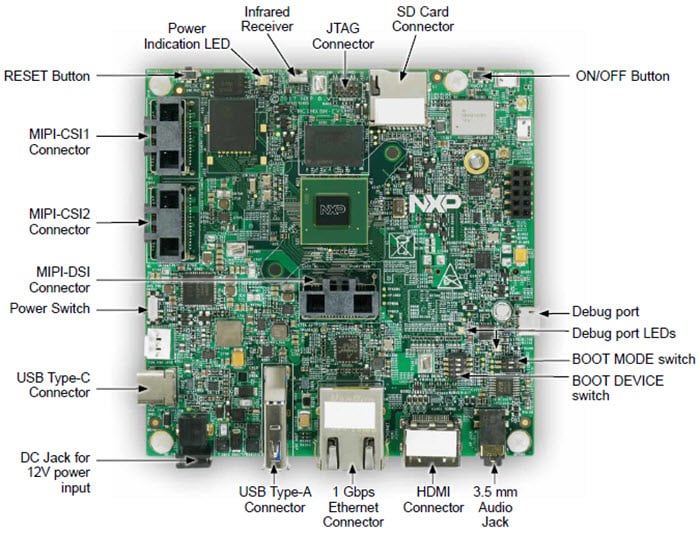

i.MX 8MQuad评估套件的电路板布局


参考资料

1.  快速入门指南:Quick Start Guide i.MX 8M Quad Evaluation Kit

2.  硬件开发指南:i.MX 8MDQLQ EVK Board Hardware User's Guide
