天南地北客
发表于: 2016-12-27 22:11:13 | 显示全部楼层

先发一张Atmel SAM V71 Xplained Ultra的带包装的正面


带包装的反面

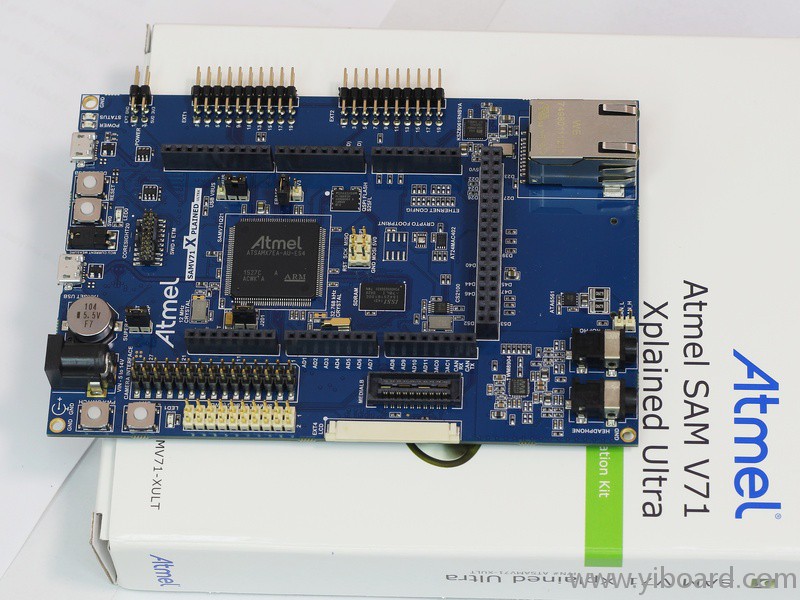

评估套件的正面


反面

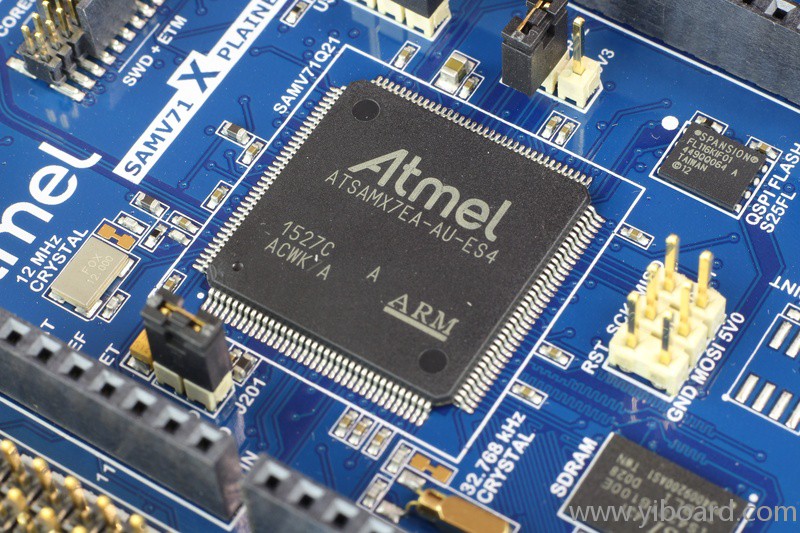

Atmel的微控制器ATSAMX7EA-AU-ES4


再来看一下Atmel板载的EDBG仿真芯片

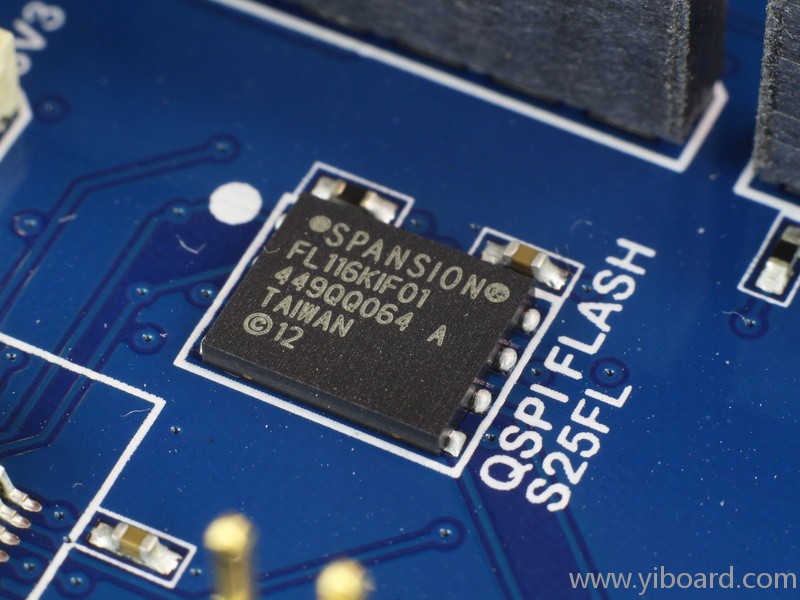

QSPI Flash是SPANSION公司的S25FL116K,容量是2MB


SDRAM是ISSI公司的IS42S16100E-7BLI,容量同样是2MB。


Cirrus Logic公司的CS2100CP


音频编解码器WM8904


以太网PHY:KSZ8061RNBVA


CAN收发器:ATA6561

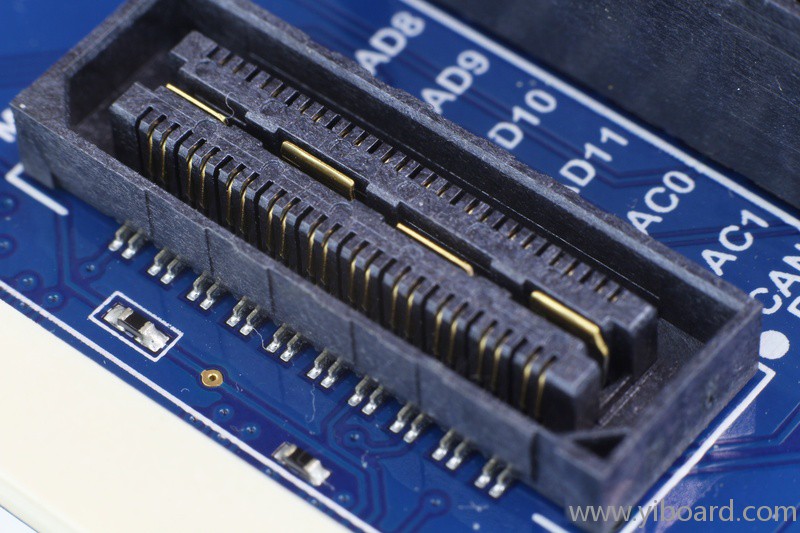

Media Local Bus (MediaLB)接口,使用的是40针的SAMTEC QSH-020-01-L-D-DP-A

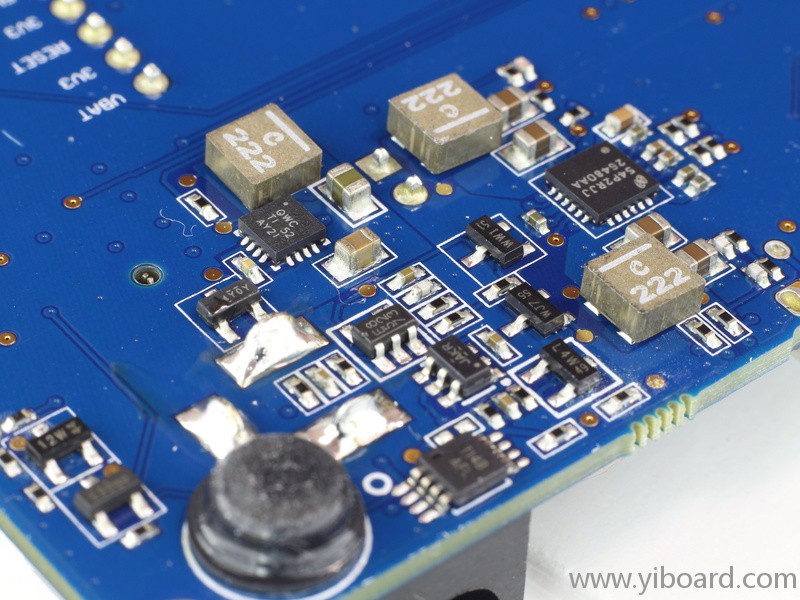

电源部分
