发表于: 2016-4-4 23:06:13 | 显示全部楼层

STM32L4系列是意法半导体推出的一款超低功耗的微控制器,该系列在80 MHz的CPU频率下性能能达到100 DMIPS。在ST官网页面中介绍了不同模式下STM32L4系列的功耗电流:

•  超低功耗模式:30 nA,有备份寄存器没有RTC(5个唤醒引脚)

•  超低功耗模式 + RTC:330 nA,具有备份寄存器(5个唤醒引脚)

•  超低功耗模式 + 32 KB RAM:360 nA

•  超低功耗模式 + 32 KB RAM + RTC:660 nA

•  动态运行模式:低至100 μA/MHz


下面以NUCLEO-L476为例测试STM32L4系列在低功耗模式下的电流。

测试方法:将万用表串联到NUCLEO-L476的JP6中,测试微控制器的电源VDD的实际工作电流。

测试软件:STM32CubeL4中提供了几种低功耗模式的例程,这些例程位于STM32Cube_FW_L4_V1.1.0\Projects\STM32L476RG-Nucleo\Examples\PWR目录中。该目录包含各种低功耗模式的示例,包含睡眠模式(PWR_SLEEP)、低功耗运行模式(PWR_LPRUN)、低功耗睡眠模式(PWR_LPSLEEP)、待机模式(PWR_STANDBY)、关机模式(PWR_SHUTDOWN)、停止模式1(PWR_STOP1)以及停止模式2(PWR_STOP2)。

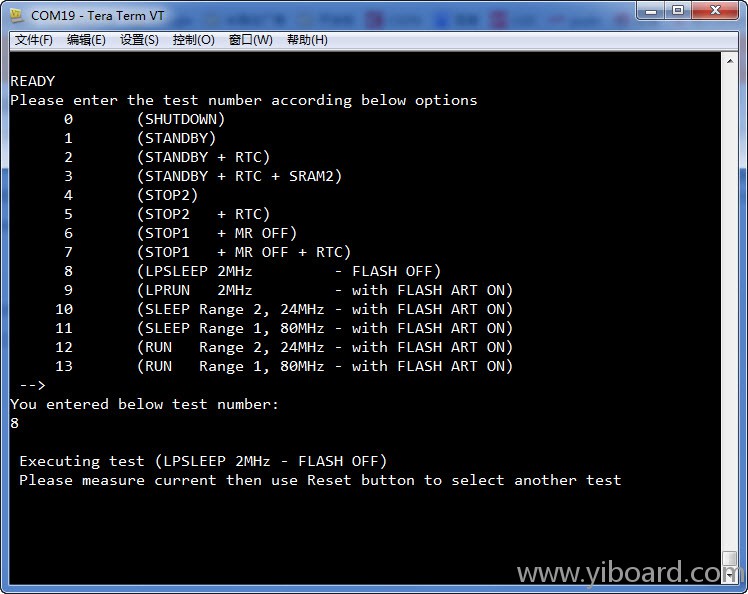

在这里使用PWR_ModesSelection例程。将NUCLEO-L476连接到计算机,使用MDK软件打开工程,重新编译并下载到NUCLEO-L476中。在计算机中,使用串口工具Tera Term打开STM32的虚拟串口,设置NUCLEO-L476处于睡眠模式。


使用万用表测试该模式下的电流为0.716mA:


待机模式下的电流0.13uA:


关机模式下的电流0.05uA:
