本篇文章概述了我使用的不同的ESP8266模块的引脚分配。我们比较了不同微控制器的规格,并详细了解了引脚分配。


您还将看到不同的电源供电方式的概述。


ESP-01模块

ESP-01模块是基于ESP8266微控制器的非常小的模块。它的尺寸仅为25 mm x 14 mm,并具有8个GPIO。像所有基于ESP8266的模块一样,它也包含WiFi。除此之外,它提供了1MB闪存和512kB闪存版本。

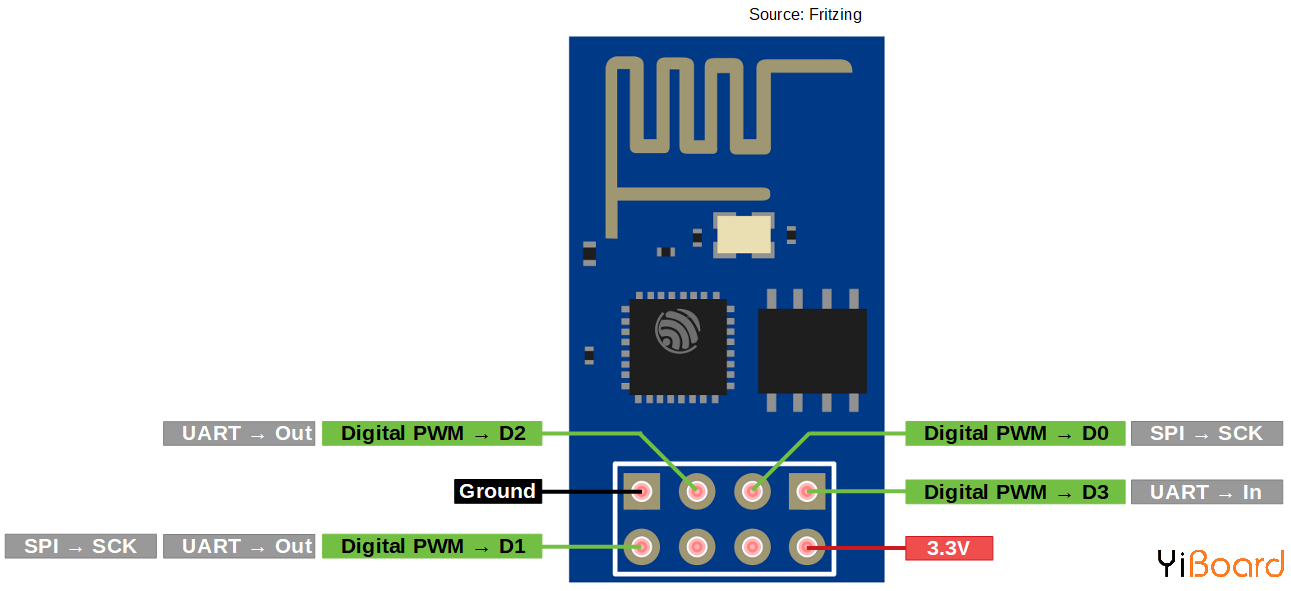

ESP-01模块引脚分配

模块引脚
Arduino引脚
名称
说明
1
3
RxD (GPIO3)
串行输入或普通I / O引脚
2

VCC
电源3.3V,400mA
3
0
GPIO0
启动时为低电平激活固件上传,正常启动时需保持为未连接或高电平状态
4

RESET
低电平复位,使用上拉电阻弱拉到高电平
5
2
GPIO2
上电状态未知,不需会在上电时拉低
6

ENABLE
必须将其拉高才能使芯片工作
7

GND
8
1
TxD (GPIO1)
串行输出或普通I / O引脚,连接至蓝色LED,启动时闪烁,启动时请勿拉低

ESP-01电源

ESP-01无法连接到USB电源。唯一的方式是通过VCC引脚将ESP-01与3.3 V电源连接。


ESP8266E-12(NodeMCU)

NodeMCU开发板是根据一个开源物联网平台命名的。该平台包括在Espressif Systems的ESP8266 WiFi SoC上运行的固件,以及基于ESP-12模块的硬件。 NodeMCU包含4MB闪存。



V1版本有点老了,我不建议在以后的项目中使用它。

V2版本修复了首次电路板的不足之处,它更窄且更适合面包板。芯片也从ESP-12升级到ESP-12E。

V3版本是由LoLin发明的,稍有改进。他们声称自己的USB端口更坚固。 LoLin决定使用两个备用引脚之一用于USB供电,而另一个用于额外接地。但是V3主板的主要缺点是它的尺寸。 V2的尺寸为48x26x13 mm,而V3的尺寸为58x31x13 mm。因此,V3版本无法安装在面包板上。

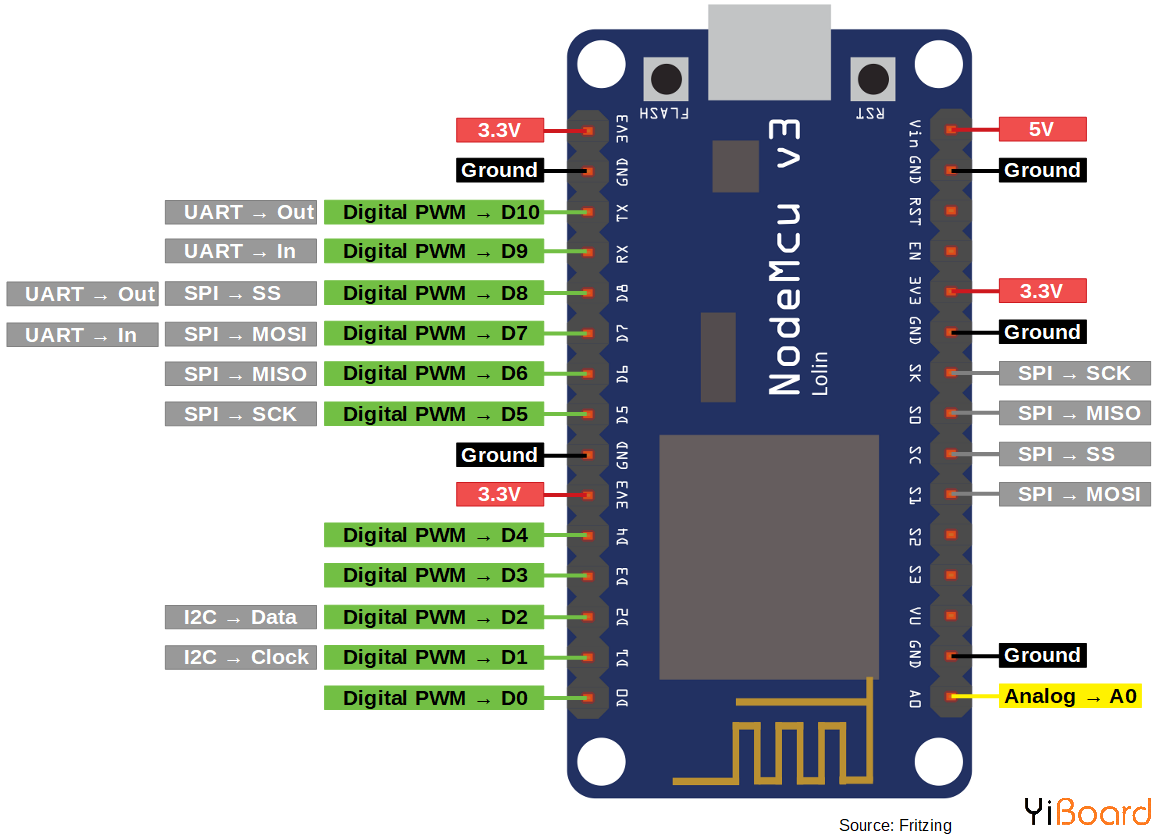

ESP8266 NodeMCU的引脚分布

NodeMCU共有4个不同的电源引脚:

●    3个引脚提供3.3V和400mA

●    标有VIN的1个引脚可提供5V电压,并可以在7V-12V之间为整个NodeMCU供电,最大电流为1A

总共5个接地引脚以闭合电路。


ESP8266有很多通信引脚:

●    2个UART

●    2个SPI

●    1个I2C

一些通信引脚也可以用作数字输入/输出引脚。


NodeMCU共有10个数字I / O引脚,这些引脚均可以用作PWM。缺点是,NodeMCU只有1个模拟引脚,其电压范围为0V-3.2V,并连接到由两个电阻220kΩ和100kΩ组成的分压器。


NodeMCU电源



有三种方式向NodeMCU供电:

●    在3.3V输入引脚施加2.5V至3.6V的电压向NodeMCU供电

●    在VIN输入引脚上施加7V至12V之间的电压向NodeMCU供电

●    使用5V的USB电缆。二极管可防止来自5V输入的电流流向USB连接。

内置稳压器在5V输入电压下最大输出功率为300mA,可向外部扩展板供电。


WeMos D1 Mini模块

WeMos D1 Mini模块集成了ESP8266,工作电压为3.3V,并带有4MB的闪存。它的尺寸为34.2mmx25.6mm,介于Ai-Thinker的NodeMCU和ESP-01模块之间。

WeMos D1 Mini模块有众多版本


版本
ESP芯片
闪存容量
LED引脚
天线
充电控制器
Wemos D1 Mini Lite v1
ESP8285
1 MB
导电环
Wemos D1 Mini v2
ESP8266
4 MB
导电环
Wemos D1 Mini v3
ESP8266
4 MB
导电环
Wemos D1 Mini Pro v1
ESP8266
6 MB
导电环和外部天线接口
Wemos D1 Mini Pro v2
ESP8266
6 MB
导电环和外部天线接口

ESP8266 WeMos D1 Mini的引脚分配

由于WeMos D1 Mini也基于ESP8266,因此引脚分配与NodeMCU相同。但是,WeMos D1 Mini更像是NodeMCU的精简版,其引脚较少,但对于基本项目仍然足够。


WeMos D1 Mini具有3.3V和5V输出,可为不同的外部组件供电。两个引脚均可提供高达500mA的电流,而5V引脚也能够以4V-6V之间的电源电压为整个电路板供电。该电路通过一个接地引脚闭合。


WeMos仅有8个数字I / O引脚,而不是10个数字I / O引脚,它们也都能够产生PWM信号。


WeMos还具有一些通信引脚:

●    1个UART

●    1个SPI

●    1个I2C

由于ESP8266仅具有1个模拟引脚,因此WeMos D1 Mini也具有1个模拟引脚。


WeMos D1 Mini电源



NodeMCU的电源有3种供电方式:

●    在3.3V输入引脚施加2.5V至3.6V的电压向WeMos D1 Mini供电

●    在5V输入引脚施加4V至6V的电压向WeMos D1 Mini供电

●    使用5V的USB电缆。二极管可防止来自5V输入的电流流向USB连接。

内置稳压器在5V输入电压下最大输出功率为300mA,可向外部扩展板供电。


您喜欢在项目中使用哪些ESP8266模块。 您是只限于使用同一个模块,还是要仔细地计划项目,最后确定最适合该项目的模块? 告诉我您最喜欢的ESP8266开发板是哪一款。
