使用Arduino开发板点亮RGB全彩LED灯

风筝

在本篇文章中，我们将了解什么是RGB全彩LED灯以及如何使用Arduino开发板点亮它。

什么是RGB LED灯？

RGB LED灯可以通过混合红色、绿色和蓝色这三种基本颜色来发出不同的颜色。所以它实际上由3个独立的LED组成，红色、绿色和蓝色包装在一个盒子里。这就是为什么它有4个引脚，3种颜色中的每一种都有一种引线，而RGB LED类型则有一种共用阴极或阳极。在本篇文章中，我使用的是共阴极。

所需的组件

本篇文章所需的组件如下所示：

●    RGB LED灯

●    3个220欧电阻

●    Arduino面包板

●    面包板和跳线

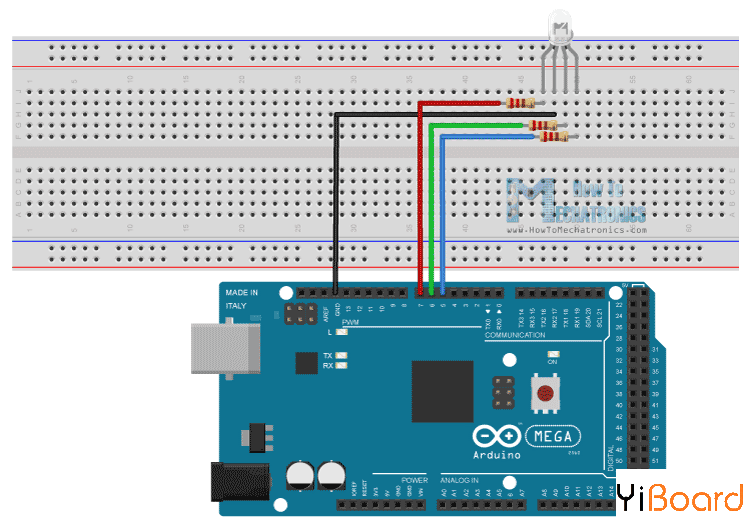

电路原理图

我们将阴极接地，3个阳极通过220欧姆电阻连接到Arduino开发板上的3个数字引脚，这些引脚可提供PWM信号。我们将使用PWM模拟模拟输出，这将为LED提供不同的电压电平，以便我们可以获得所需的颜色。

我们将使用PWM模拟输出，这将为LED提供不同的电压电平，以便我们可以获得所需的颜色。

源代码

现在让我们看看Arduino草图。我将使用引脚7、6和5，分别将它们命名为redPin、greenPin和bluePin。在setup部分，我们需要将它们定义为输出。在草图的底部，我们有一个名为setColor()的自定义函数，它接受3个不同的参数redValue、greenValue和blueValue。这些参数表示LED的亮度或使用analogWrite()函数创建的PWM信号的占空比。这些值可以在0到255之间变化，表示PWM信号的100％占空比或最大LED亮度。

1. int redPin= 7;

2. int greenPin = 6;

3. int bluePin = 5;

4. void setup() {

5.   pinMode(redPin, OUTPUT);

6.   pinMode(greenPin, OUTPUT);

7.   pinMode(bluePin, OUTPUT);

8. }

9. void loop() {

10.   setColor(255, 0, 0); // Red Color

11.   delay(1000);

12.   setColor(0, 255, 0); // Green Color

13.   delay(1000);

14.   setColor(0, 0, 255); // Blue Color

15.   delay(1000);

16.   setColor(255, 255, 255); // White Color

17.   delay(1000);

18.   setColor(170, 0, 255); // Purple Color

19.   delay(1000);

20. }

21. void setColor(int redValue, int greenValue, int blueValue) {

22.   analogWrite(redPin, redValue);

23.   analogWrite(greenPin, greenValue);

24.   analogWrite(bluePin, blueValue);

25. }

复制代码

所以现在在loop函数中我们将制作程序，它将每秒改变LED的颜色。 为了在LED获得红光，我们将调用setColor()函数，并为redValue参数设置值255，另外两个参数设置0。 我们分别可以得到另外两种基本颜色，绿色和蓝色。 为了获得其他颜色，我们需要混合参数值。 因此，例如，如果将所有3个LED设置为最大亮度，我们将获得白光，如果我们将以下值设置为参数：170 redValue、0 greenValue和255 blueValue，我们将获得紫色光。
