嗨,大家好!我们在这里介绍家庭自动化电路中的另一个电路设计。这次我们将自己制作一个智能家居安防系统,可以为您节省大量资金。传统的安防系统通常需要数百或数千美元,而且还需要维护或每月收费。因此,许多房主和租房者决定不安装这些系统。但是使用物联网解决方案,您可以构建自己的家庭安全系统,并根据您的需求和预算进行定制。


一般来说,有两种类型的电子家庭安全系统:

●    监视系统 - 让你看到房子里和周围发生了什么

●    传感器 - 检测家中环境中的运动或其他物体(气体、水等)。

我们今天要展示的电路是一个传感器系统。但是,这并不是说你不能在其上建立一个监视系统,但它可能需要一些工作量比较大的编码和可能更昂贵的设备。



项目介绍

我们将制作一个电路,使用超声波传感器检测运动,并使用磁性门开关检测门打开。当发生这种情况时,会触发一个薄膜扬声器和继电器开关来发出警报并打开灯光,同时,将一条短信通过Wifi发送到您的手机。系统将通过键盘或指纹传感器(取决于您的选择)被激活和停用。


电路主要组件

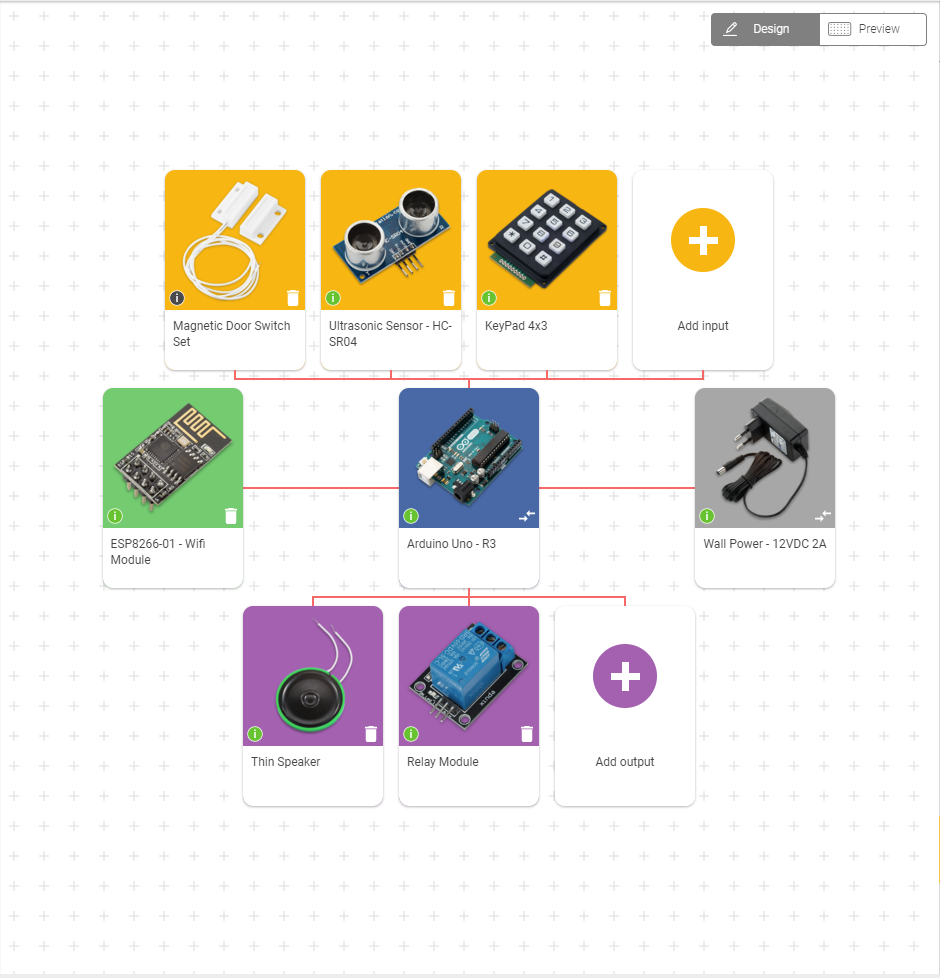

下面的图片显示了电路组件。



●    磁性开关组 - 基于一个小型磁簧开关。它旨在提醒您门、抽屉或任何其他物体何时打开。当开关的两个部分彼此分开时,电路断开,数值从1变为0。

●    超声波传感器(HC-SR04) - 低成本的超声波传感器,满足您的常见测量需求

●    键盘 - 一个简单的4×3键盘矩阵。您可以根据需要设置键。

●    Arduino Uno - Arduino / Genuino Uno是基于ATmega328P的微控制器板。它具有14个数字输入/输出引脚(其中6个可用作PWM输出),6个模拟输入,一个16 MHz石英晶体,一个USB连接,一个电源插孔,一个ICSP插头和一个复位按钮。

●    ESP8266--一种低成本的Wi-Fi电路板,可以轻松连接到微控制器,并将您创建的任何项目连接到物联网。微控制器使用AT命令与模块进行通信,可以通过软件串行或硬件串行。

●    薄型扬声器 - 这个0.25W,8Ohm扬声器将被用作警报。它的尺寸是直径40毫米,厚度约4毫米。

●    继电器模块 - 用于隔离组件并在电路中创建具有不同电压的子电路。当系统检测到移动或门开关打开时,我们将它设置为打开灯。


电路次要组件

'辅助组件'是所有需要添加到电路中以使其工作的组件的通用名称。我们将这些组件分为:home_security_system_buy_components

●    一般辅助组件 - 几乎所有电路中都可以找到的非电子组件。如面包板,跳线等

●    特定的辅助组件 - 根据我们要使用的特定组件添加到电路中的组件。例如为了调节电流和电压水平而存在的电阻器,电压调节器,电容器等。

您可以在数据表和示例电路中找到每个核心组件所需的辅助组件的相关信息,也可以自行计算它们的一些值。当使用circuito.io电路发生器时,辅助元件的值会自动计算出来。


一般辅助组件

●    面包板 - 最适合原型制作。允许您使用跳线电连接不同的组件。

●    跳线M / F和M / M - 用于连接组件到面包板。

●    USB电缆 - 将微控制器连接到电脑,用于上传代码。

●    公头 - 焊接到不同的组件,在这种情况下是键盘。


具体的次要组件

●    逻辑电平转换器 - 用于协调5V控制器和3.3V组件之间的电压电平,反之亦然。在这个电路中,它是E所必需的

●    SP8266 Wifi模块

●    10k欧姆电阻器 - 一种无源双端电子元件,可实现电阻作为电路元件。在电子电路中,电阻器用于减少电流,调整信号电平,分压,偏置有源元件,终止传输线以及更多在此电路中,它是磁门开关组所必需的。


接线

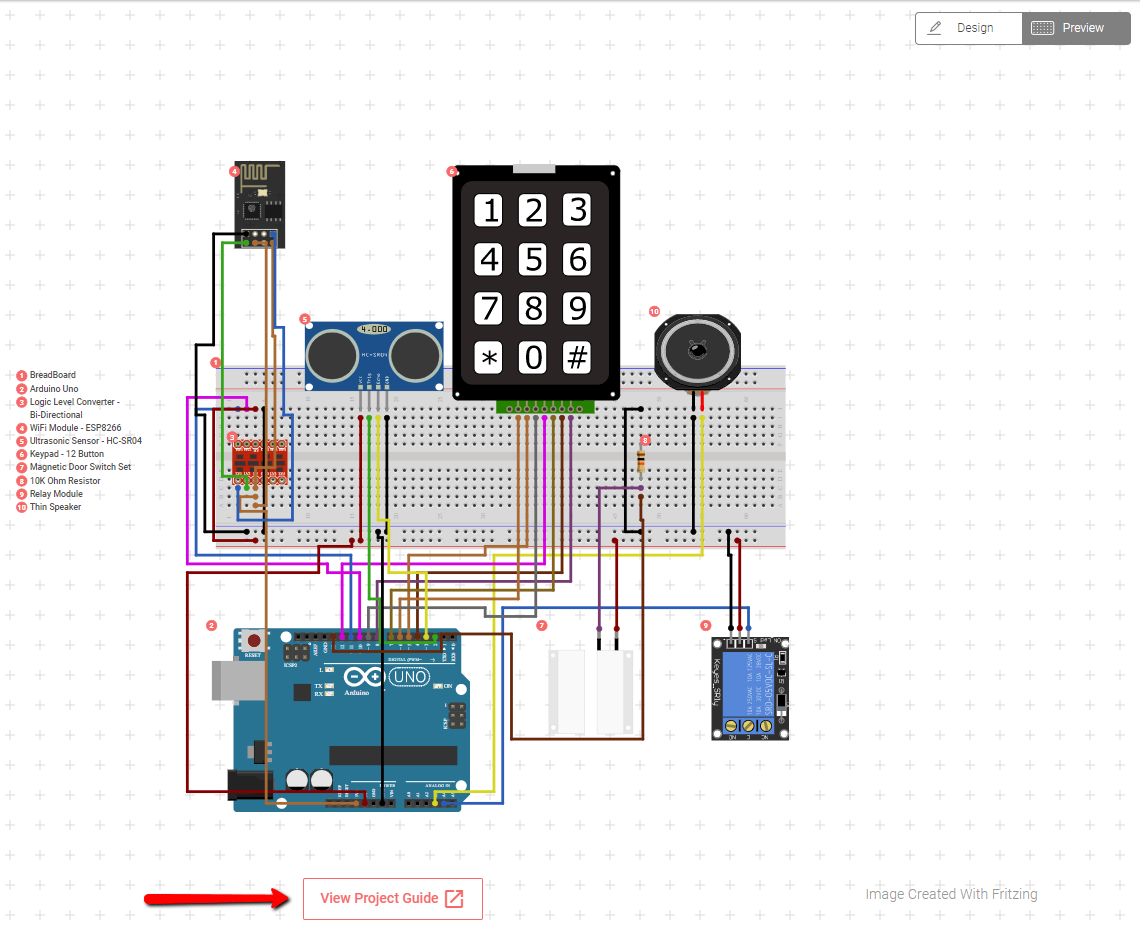

一下图片展示了电路的接线图。



将电路组装好之后,您可以从项目指南下载测试代码并将其上传到Arduino以检查您的连接。

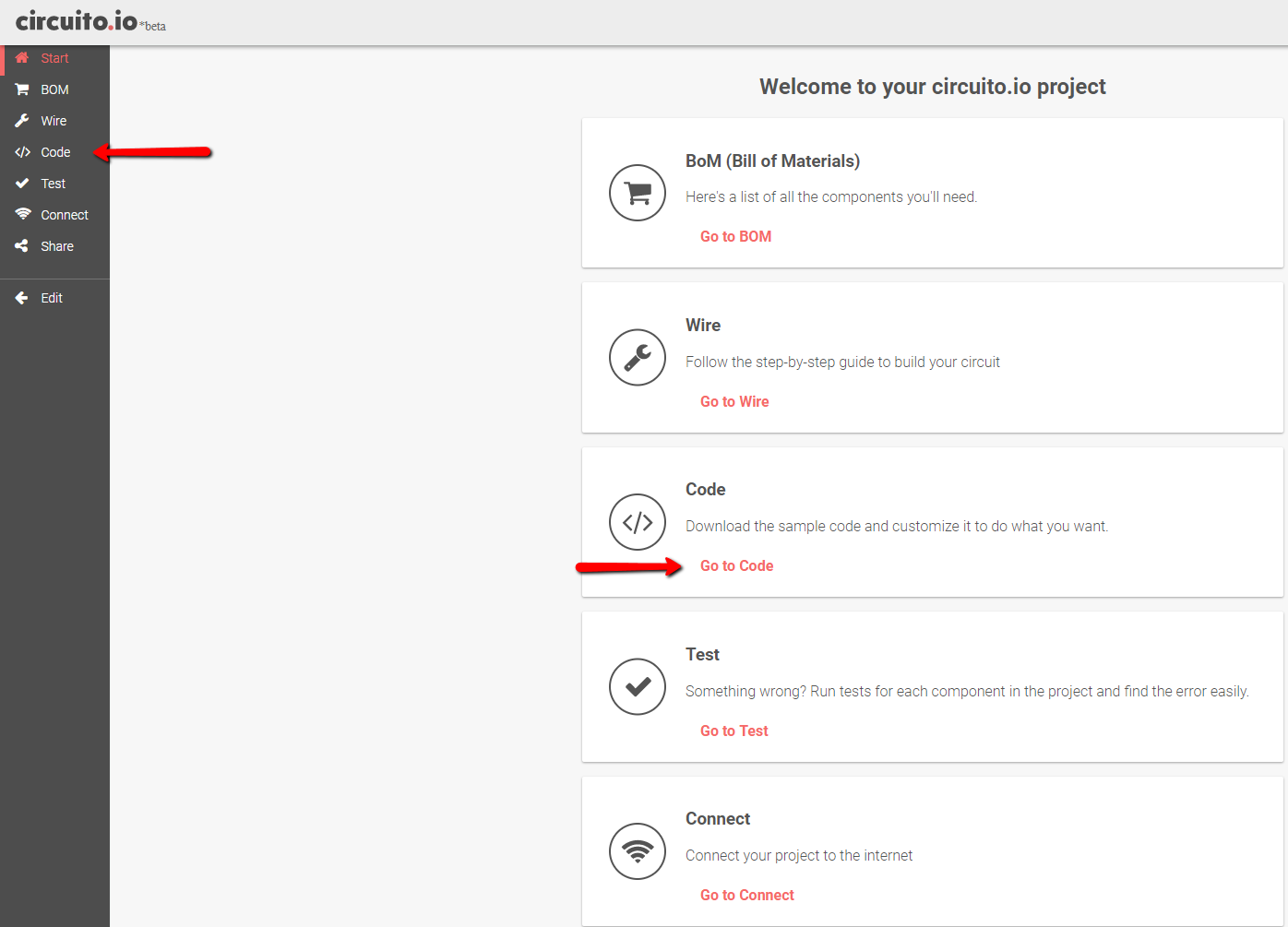

您也可以通过点击下面的图片并点击Code来访问代码。


这就是这一次。现在您已经完成了电路设置,您可以根据需要开始对其进行编程,根据您的个人偏好添加或删除组件。

我们希望您发现本指南很有用。如果您有任何意见或疑问,请告知我们。
