工业中一个很有意思的趋势是模块系统化SOM:将一个高性能处理器、所有的内存以及必要的电源逻辑单元放在一个小模块上。该处理器通常运行Linux、Windows或Android。 这种方式关键的好处是,不需要担心复杂的球栅布线和DDR存储器连接:所有这些问题都在一个小模块中解决了,然后我就可以在设计中使用它。NXP i.MX应用处理器在这个领域越来越受欢迎,在看过Toradex Colibri的模块后,我在e-con Systems购买了一个i.MX6模块:

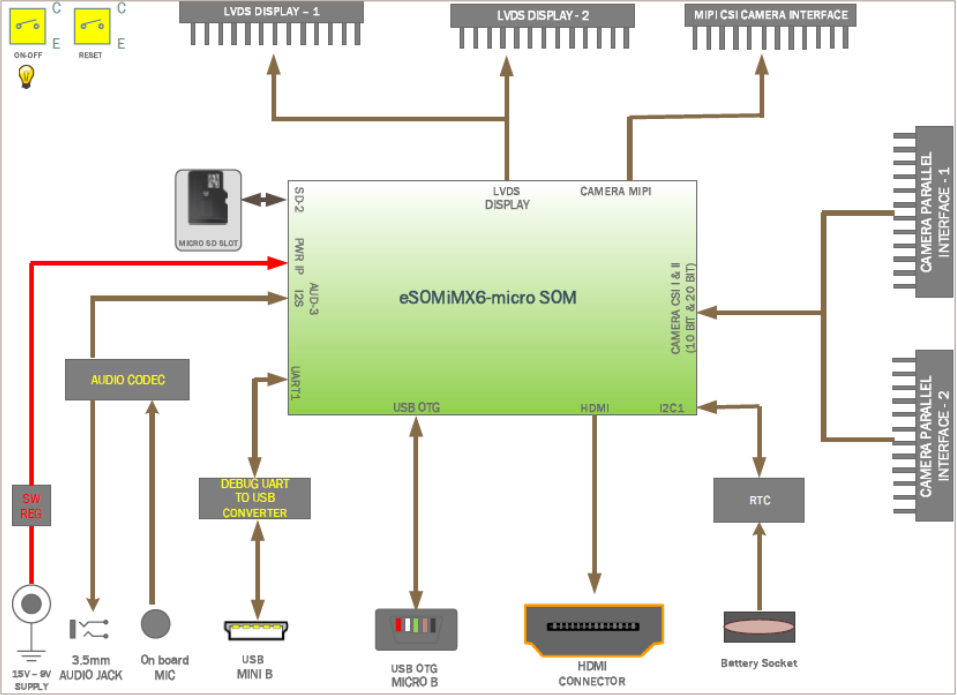

我正在查看各种不同的ARM Ax模块,将会在高端产品中使用。 Raspberry Pi或Toradex是可能的候选,但e-consystems.com的这个模块已经引起了我的注意,因为它的尺寸很小。 该公司的产品有许多的相机模块,这可能是为什么他们的评估板在HDMI接口旁边会配备有三个相机接口和两个显示端口的原因吧:

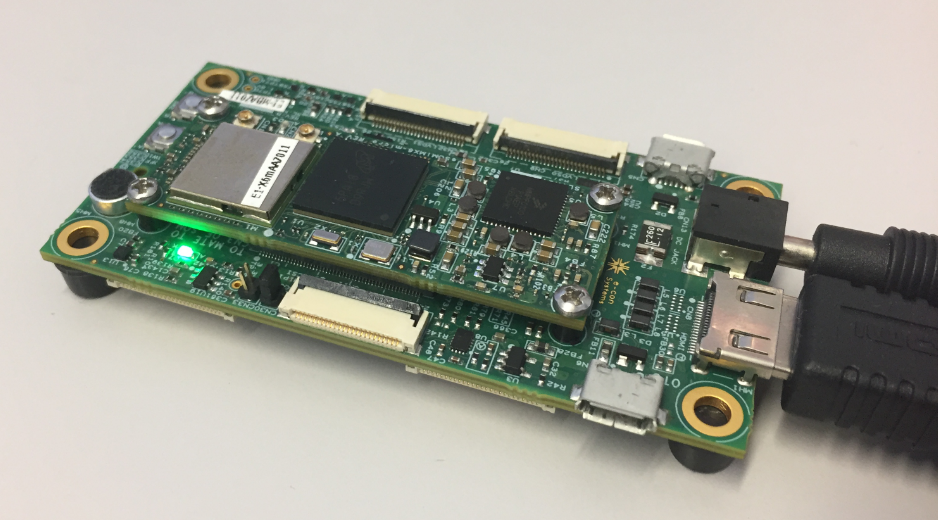

将SOM模块(54×20mm)安装在基板(“Meissa-I”)(80×40mm)的顶部。



该模块底部的左侧有一个音频连接器和micro SD卡插槽:



模块包装在一个盒子里:



包装的一个盒子中包含电源适配器(12V DC,3.8A),Micro USB电缆和Mini HDMI-HDMI电缆:



另一个盒子中有开发板、一个Laird多频带PCB天线和一个8GB的micro SD卡:



使用提供的电源适配器为电路板供电,并使用提供的HDMI电缆将其连接到显示器:



然后该模块启动,并且进到桌面模式:

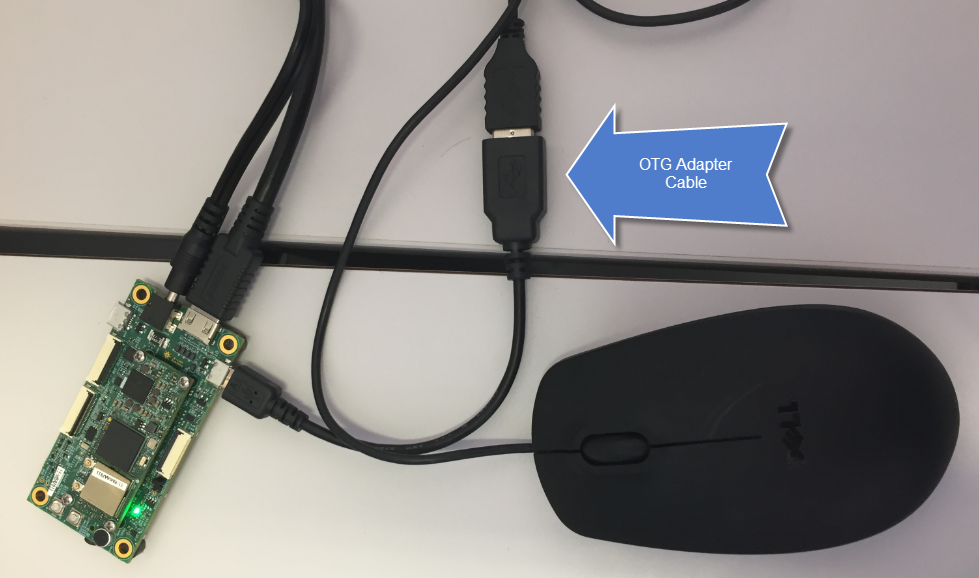

好吧,如果没有鼠标或键盘,这一点用也没有。 幸运的是,我有一个Micro USB转换电缆,所以我可以将鼠标连接到USB OTG端口:

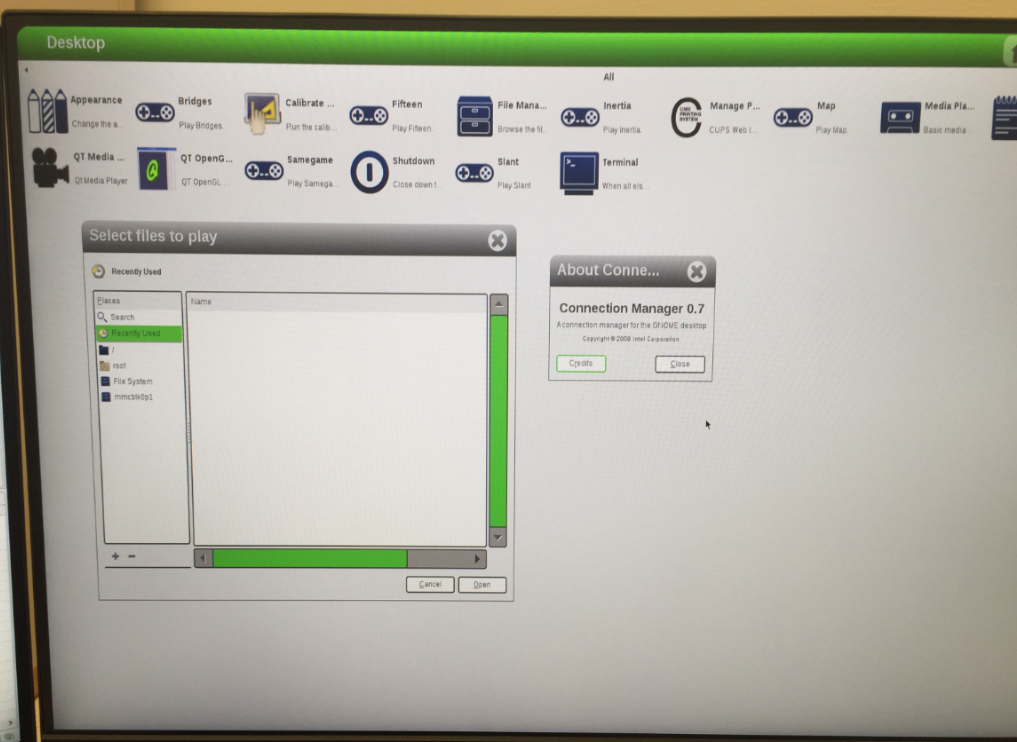

这样,事情变得越来越好:-):



由于只有一个USB端口,我建议使用联合键盘+鼠标设备或使用USB集线器来连接多个USB设备。


这里还有另外一个USB端口(调试)可以使用:

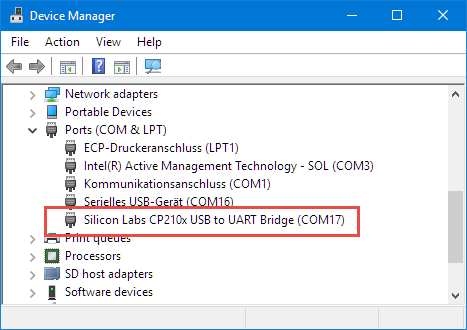

在电脑端显示为Silicon Labs CP210x USB to UART Bridge。

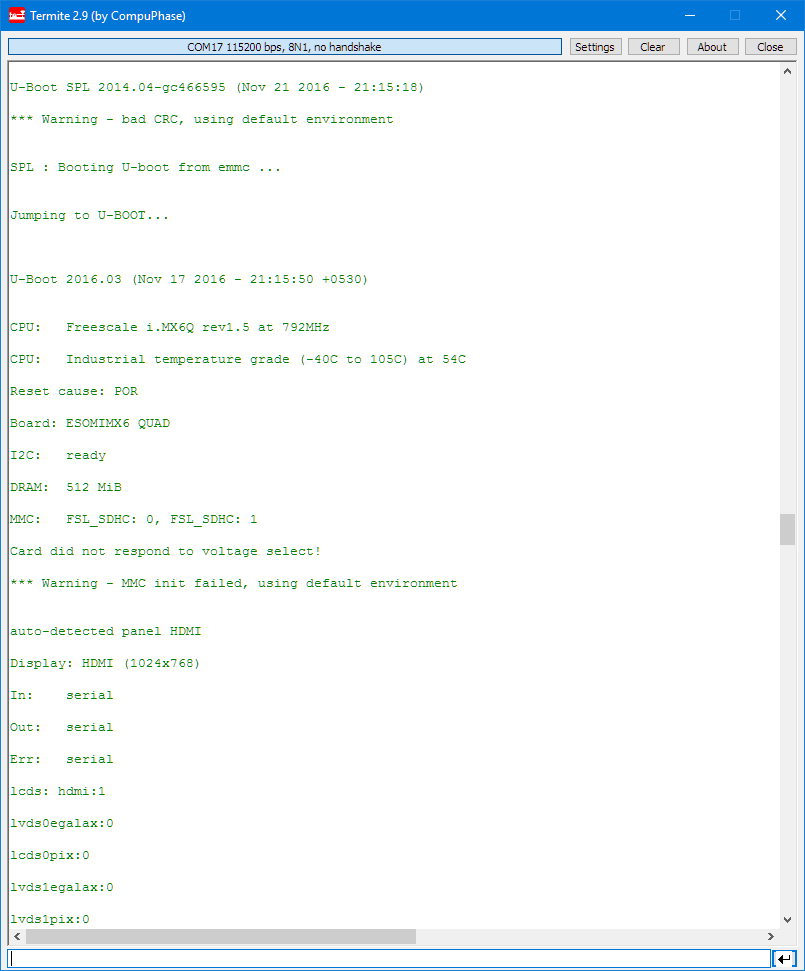

使用115200波特率进行连接,就可以看到模块的启动消息:



总结

带有i.MX6控制器的eSOMiMX6-micro电路板板很小。 凭借其相机接口和WiFi/BLE接口,它非常适合电池供电的相机应用。 因为该开发板刚推出不久,所以还没有太多的支持材料或文档可用,我会继续挖掘材料。但至少我能够启动它,并且运行大约一个小时,还不错。
