woshi_ziyu
发表于: 2017-1-4 22:56:49 | 显示全部楼层

NUCLEO开发板为STM32全系列产品提供了测试平台,用户可以通过NUCLEO平台快速开发产品。ST官网提供了NUCLEO开发板的全部Altium工程MB1136C,包含原理图和PCb图,工程下载地址:MB1136C_schematic_layout

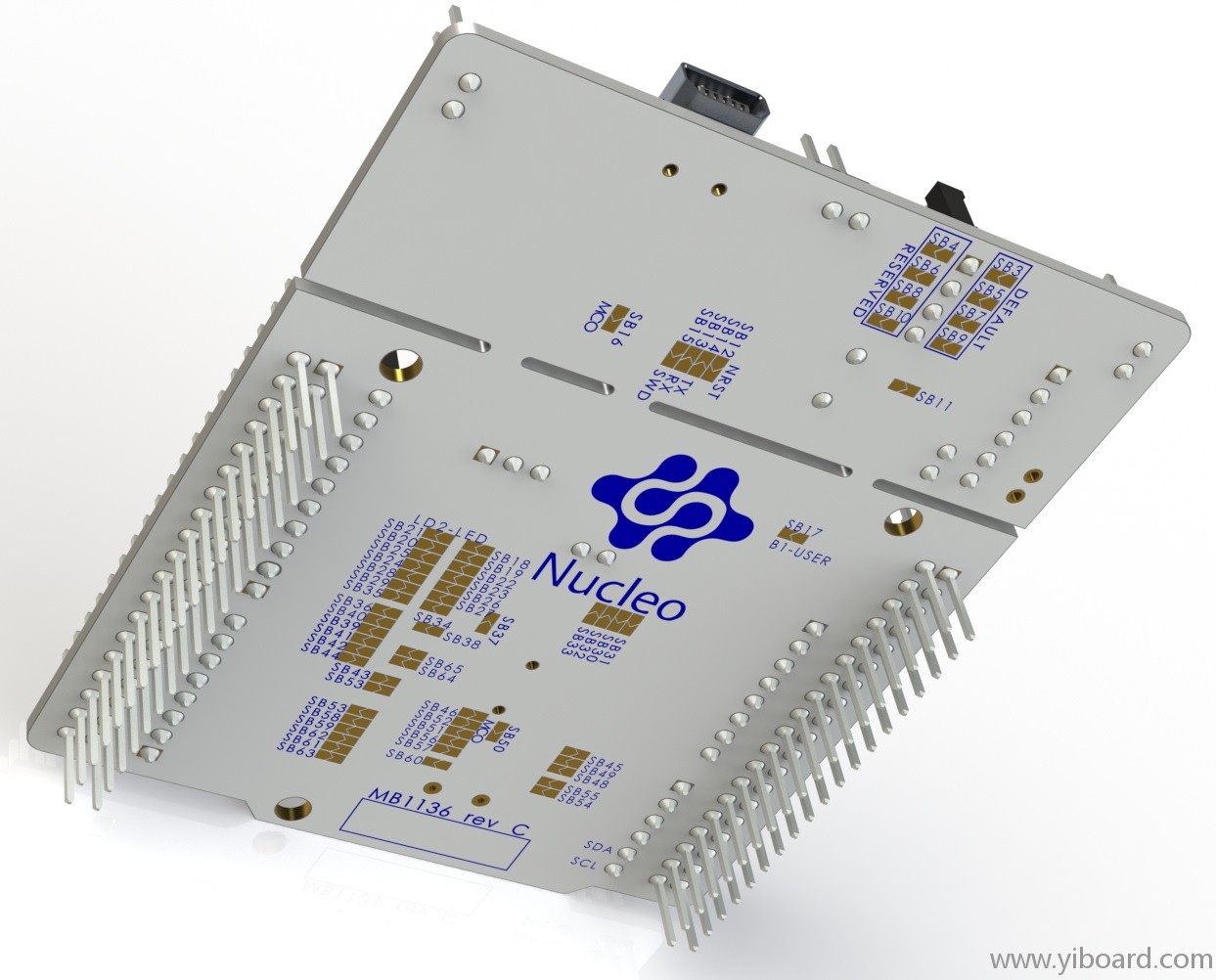

ST官网提供的PCB文件中元件并没有附带3D模型。在grabcad网站上Bilal使用自己的3D模型元件制作了NUCLEO-F411开发板的3D模型,下面是做出来的效果图,很漂亮吧。



该3D模型的STEP文件下载地址:NUCLEO-F411RE NUCLEO BOARD

跳转到指定楼层
huaiqiao
发表于: 2017-1-6 11:55:24 | 显示全部楼层

要是楼主能上传附件多好,还可以看看。

那个下载链接是个国外的链接吧,还得注册吧
回复

使用道具 举报

woshi_ziyu
发表于: 2017-1-6 15:36:52 | 显示全部楼层

huaiqiao 发表于 2017-1-6 11:55
要是楼主能上传附件多好,还可以看看。

那个下载链接是个国外的链接吧,还得注册吧 ...

网站提供的3D STEP文件太大了 有130多M 上传不上去

grabcad也算是一个比较有名的网站 可以注册个账户 平常多去转一转呢
如果你能看到我的世界里那些渐渐消逝的美好,你就能体会到现在所拥有的幸福。
回复

使用道具 举报

huaiqiao
发表于: 2017-1-7 14:36:02 | 显示全部楼层

woshi_ziyu 发表于 2017-1-6 15:36
网站提供的3D STEP文件太大了 有130多M 上传不上去

grabcad也算是一个比较有名的网站 可以注册个账户 平 ...

哦哦 ,能下载下来网盘么。。。

比较懒,,,,,
回复

使用道具 举报
