本篇文章主要介绍了如何使用VisualGDB新建、构建和调试基于ARM的Renesas元件的基础项目。我们将使用搭载R7FA2E1A92DFM微控制器的EK-RA2E1开发板，并将展示如何更改Renesas软件框架的各种参数并让VisualGDB重新生成配置文件。

在开始之前，请安装VisualGDB 5.6R5或更高版本。

1.  启动Visual Studio，然后找到VisualGDB Embedded Project Wizard：

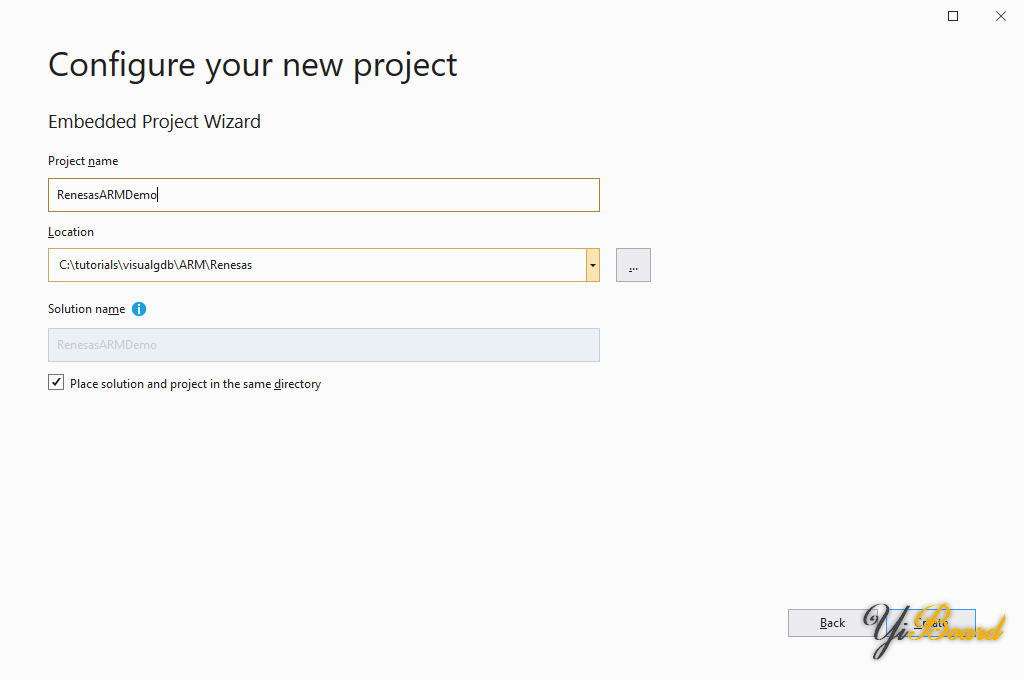

2.  指定项目的名称和所在位置：

3.  继续下一页上的默认设置（创建新项目 -> 嵌入式应用程序）。由于瑞萨软件框架相对复杂，我们建议使用经过专门优化的高级CMake项目子系统来处理这种规模的框架：

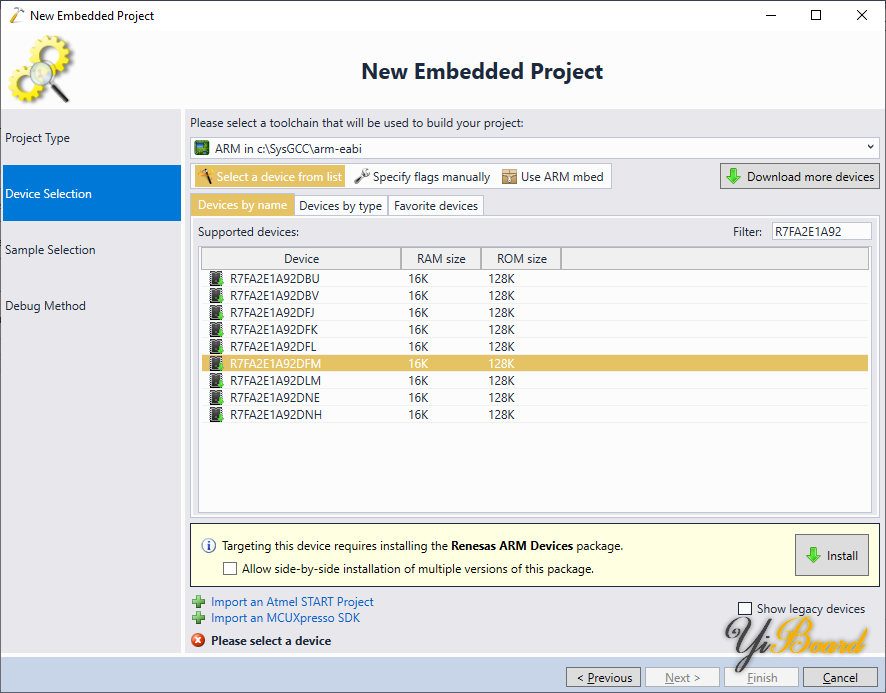

4.  在下一页选择ARM工具链并从列表中选择您的元件。如果这是您第一次为基于ARM的Renesas元件创建项目，VisualGDB将建议自动安装BSP：

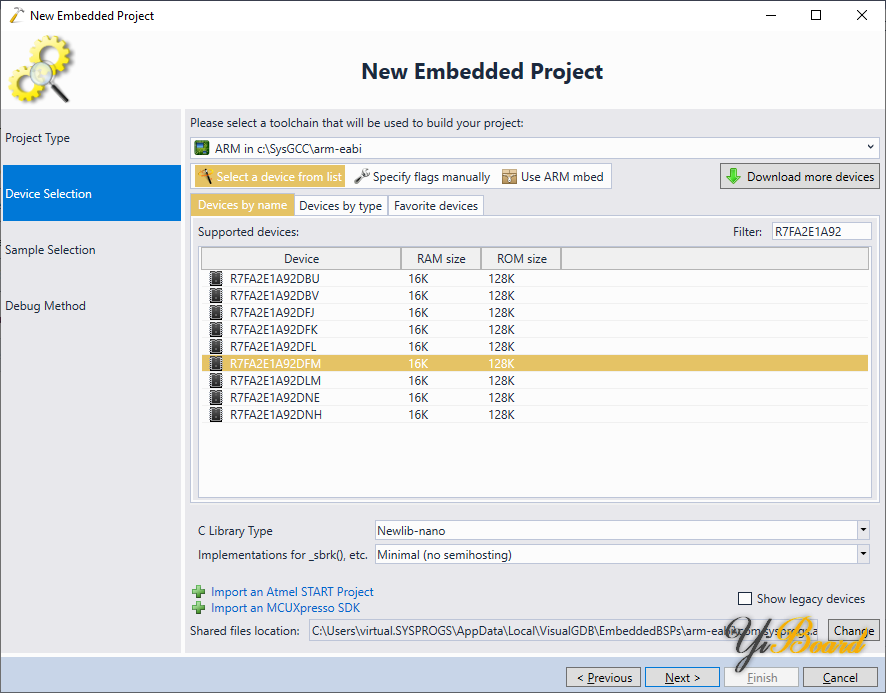

5.  安装BSP后，选择您要定位的元件，然后按“下一步”：

6.  向导的下一页允许选择示例项目。 Renesas BSP包含 2 种类型的示例项目：

a.  一个非常基本的LEDBlink示例，需要手动选择I/O端口。

b.  从原始Renesas SDK中提取的“blinky”示例。他们可以自动选择具有以下元件的开发板的LED位置：

     ◾    R7FA4W1AD2CNG

     ◾    R7FA2A1AB3CFM

     ◾    R7FA2E1A92DFM

     ◾    R7FA2L1AB2DFP

     ◾    R7FA4E10D2CFM

     ◾    R7FA4M1AB3CFP

     ◾    R7FA4M2AD3CFP

     ◾    R7FA4M3AF3CFB

     ◾    R7FA6E10F2CFP

     ◾    R7FA6M1AD3CFP

     ◾    R7FA6M2AF3CFB

     ◾    R7FA6M3AH3CFC

     ◾    R7FA6M4AF3CFB

     ◾    R7FA6M5BH3CFC

     ◾    R7FA6T1AD3CFP

如果您正在使用带有上述元件的Renesas开发板，请选择任何一个闪烁的示例。如果没有，我们建议从基本的LEDBlink示例开始。

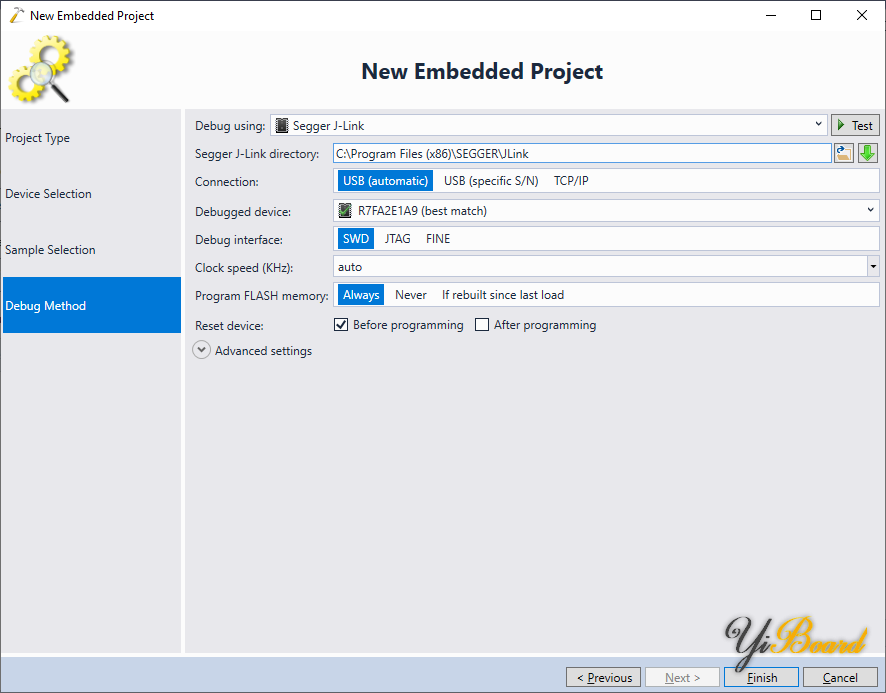

7.  将您的开发板连接到USB端口。大多数瑞萨开发板都带有板载Segger J-Link，因此VisualGDB将能够自动检测和配置它：

8.  按“完成”创建项目。然后按Ctrl-Shift-B构建它。构建应该会成功，无需进一步修改：

请注意，内存资源管理器中的“未知”部分对应于ID_CODE区域，可以忽略。

9.  在调用R_BSP_PinWrite()周围设置断点，然后按F5开始调试。一旦断点命中，尝试跳过调用并观察相应的PORT寄存器如何更改：

警告：如果程序第一次没有正确启动，请尝试按下GDB会话窗口中的复位按钮，或再次启动调试会话。

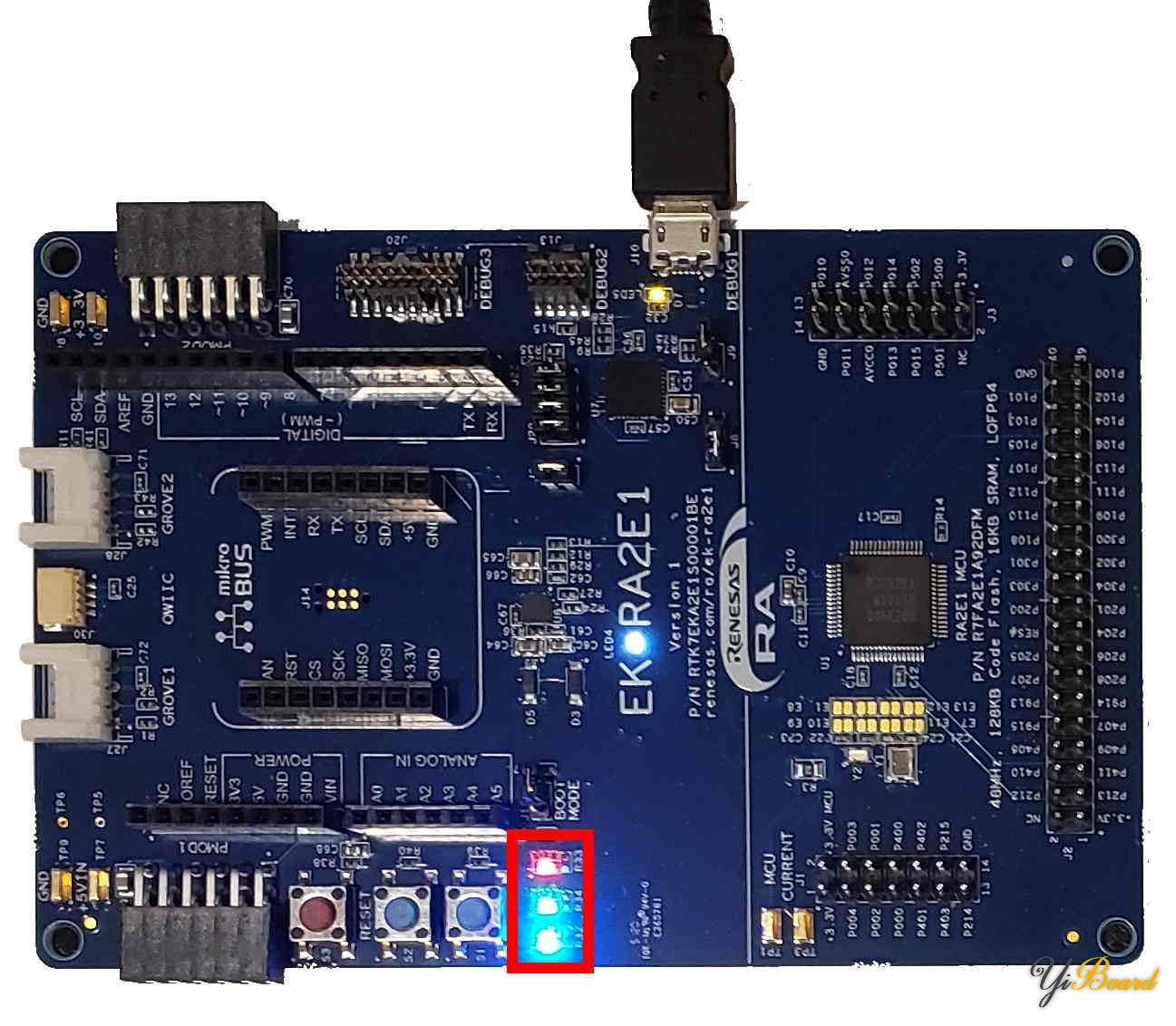

10.  如果您现在恢复程序，所有板载LED应持续闪烁：

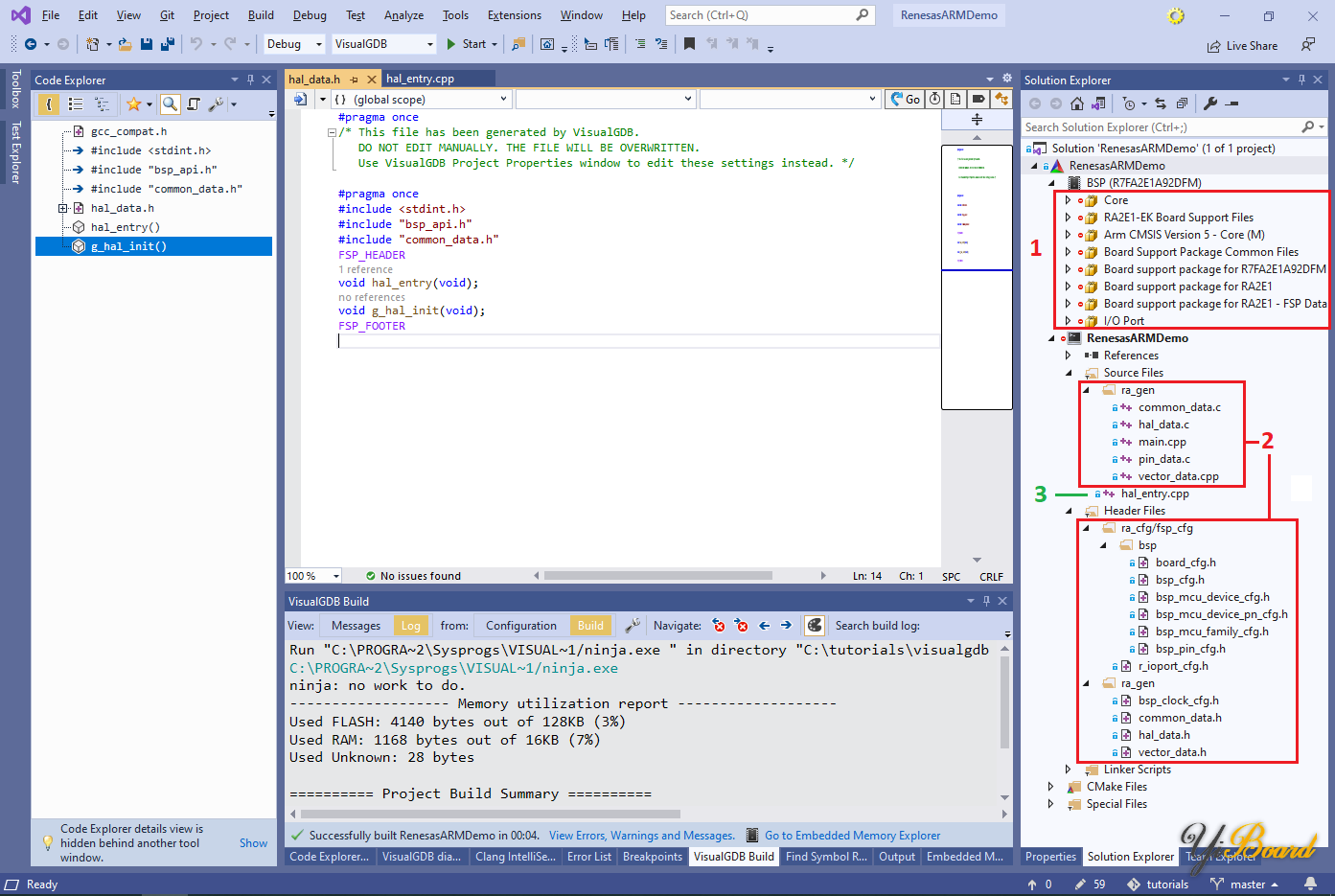

11.  请注意，瑞萨电子项目由3个关键部分组成：

     a.  源自瑞萨电子原始SDK的可重用组件（例如 I/O 端口驱动程序、电路板支持包）

     b.  基于当前项目设置生成的配置文件

     c.  可编辑的实际项目特定代码

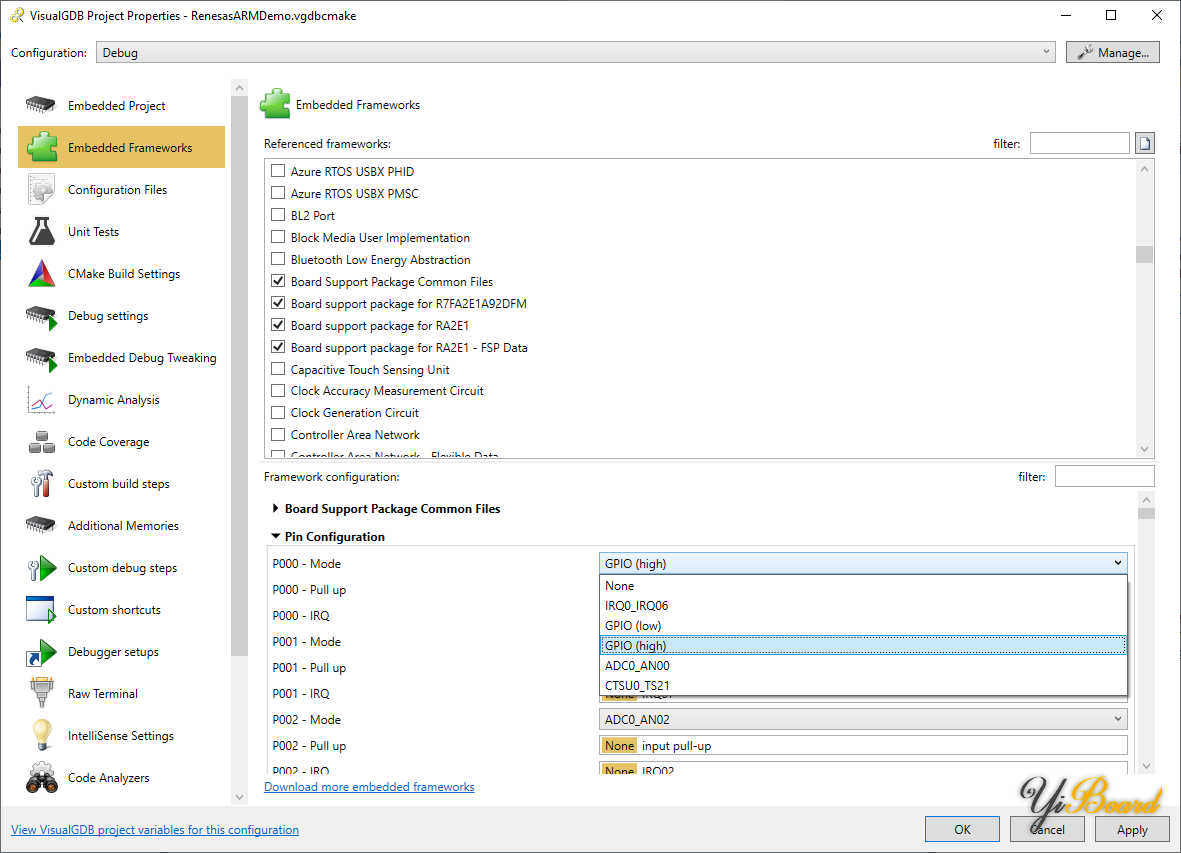

12.  打开VisualGDB项目属性的嵌入式框架页面。它允许引用各种框架（源自原始 SDK 中的组件）并更改它们的配置。尝试将引脚P000的模式更改为 GPIO (high)：

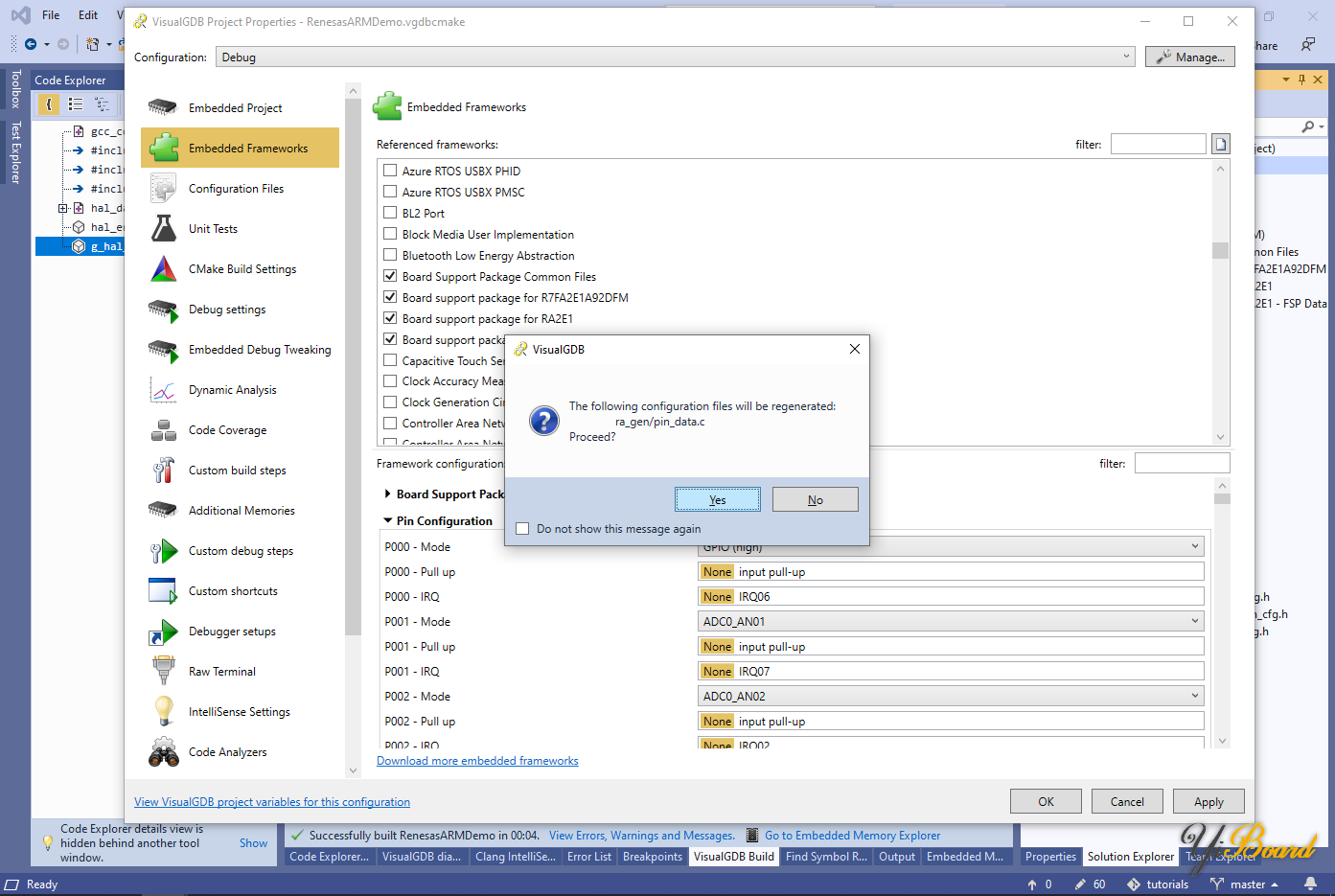

13.  VisualGDB将建议自动重新生成受影响的配置文件（本例中为 pin_data.c）。继续重新生成：

注意与BSP_IO_PORT_00_PIN_00对应的初始化代码是如何自动更新的。

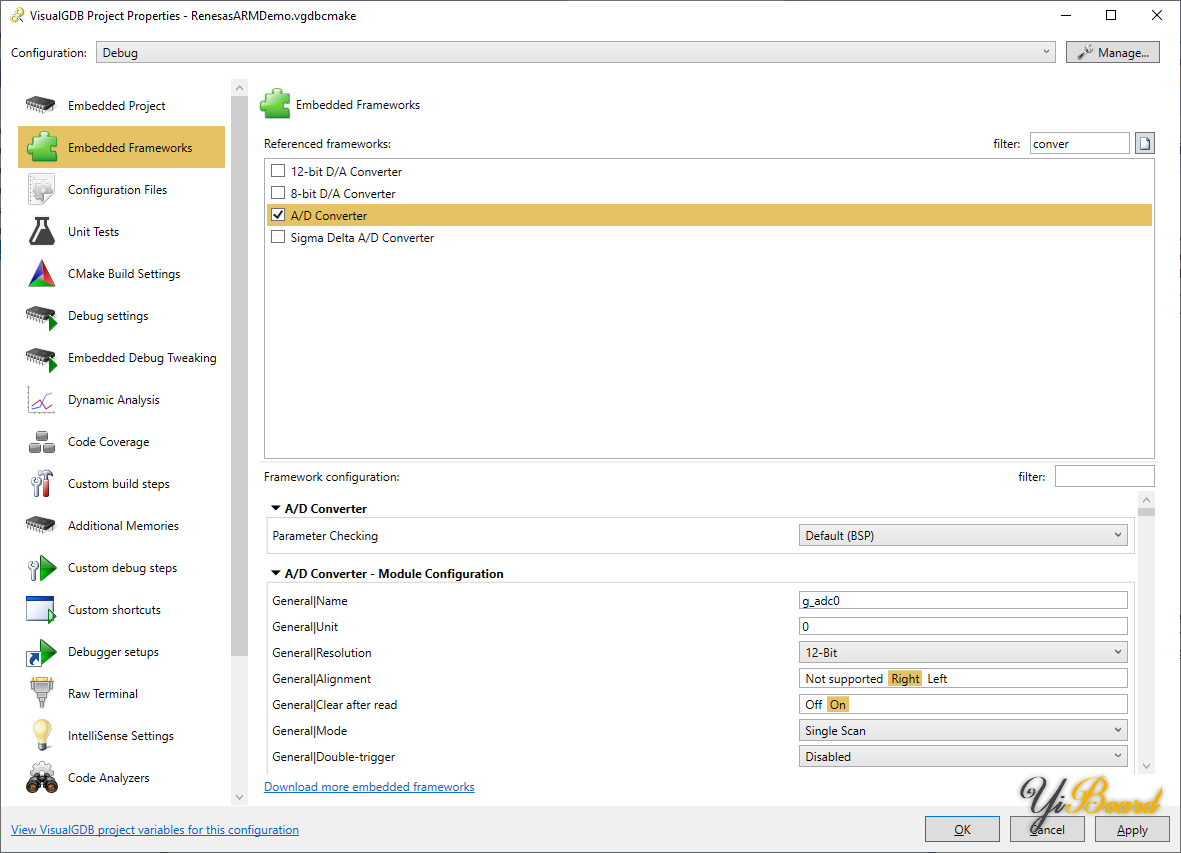

14.  再次打开Embedded Frameworks页面，引用A/D Converter框架：

点击OK或Apply后，VisualGDB会自动将相应的声明和初始化代码插入到生成的文件中。
