当他们开始使用电子产品时，Arduino开发板是许多人接触的第一块电路板。但是当我们更深入了解Arduino之后，发现它并不是工业级开发板，其8位CPU具有非常慢的时钟，可能不适合更高级别的项目。因此，我们需要提高入门级别，使用STM32F103C8T6 STM32开发板，也称为Blue Pill。它带有一个32位CPU，基于ARM Cortex M3架构。
所需的组件 ● STM32F103C8T6 STM32开发板 ● FTDI USB-TTL转换器 ● 面包板 ● 连接线

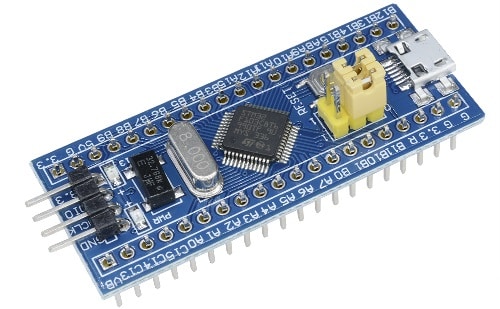

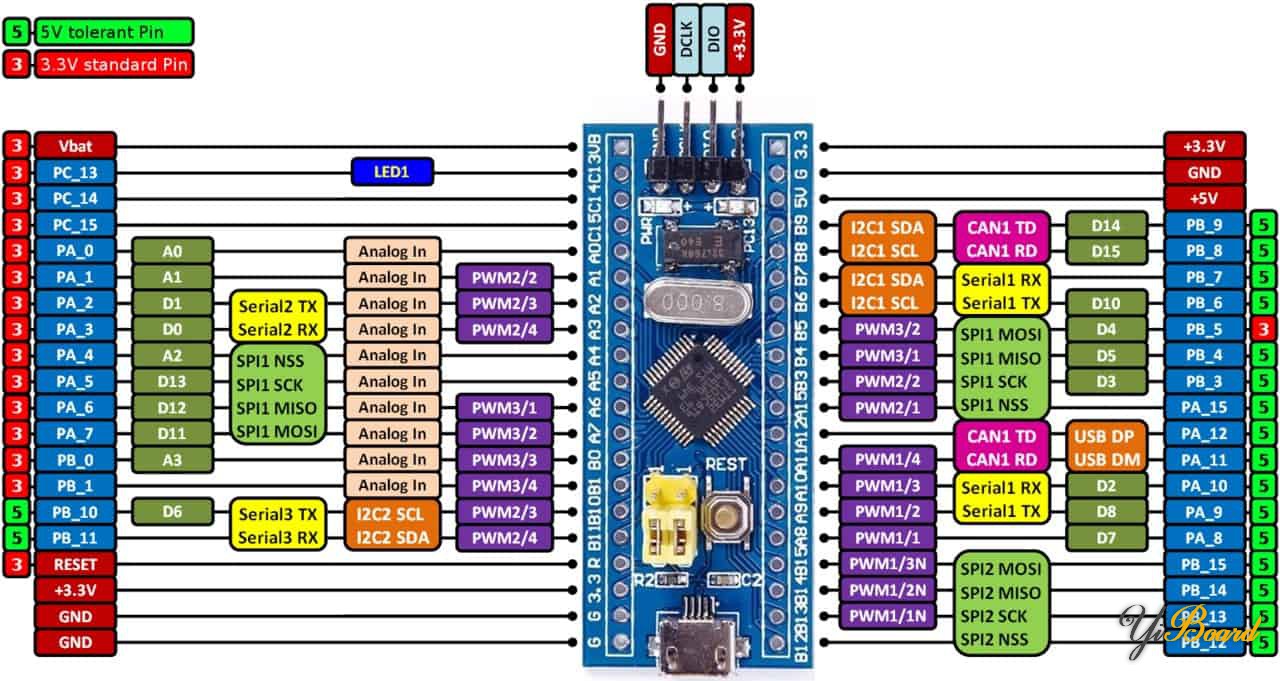

STM32开发板简介 在开始使用STM32单片机之前，我们需要了解一下STM32。 STM32的数据手册包含所有信息。STMicroelectronics意法半导体的STM32系列微控制器基于ARM Cortex-M的32位处理器内核。STM32系列是最流行的微控制器，广泛用于各种产品。
STM32微控制器提供大量串行和并行通信外设，可以与各种电子元件连接，包括传感器、显示器、相机、电机等。所有STM32控制器都带有内部闪存和RAM。
STM32应用的范围非常广泛。该开发板子上还有两个晶振，一个是8MHz晶振，一个是32kHz晶振，可以用来驱动内部的RTC（Real Time Clock）。这使MCU能够在深度睡眠模式下运行，使其成为电池供电应用的理想选择。还有两个板载LED，一个（红色）用于电源指示，另一个（绿色）连接到 GPIO 引脚 PC13。
以下是STM32控制器的主要规格参数： ● 制造商：意法半导体 ● 产品类别：ARM微控制器MCU ● 内核：ARM Cortex M3 ● 数据总线宽度：32 位 ● 最大时钟频率：72 MHz ● 程序内存大小：64 kB ● 数据 RAM 大小：20 kB ● ADC 分辨率：12 位 ● I/O 数量：37 I/O ● 工作电源电压：2V 至 3.6V ● 工作温度：– 40 C 至 + 85 C ● 接口类型：CAN、I2C、SPI、USART、USB ● 程序存储器类型：闪存 ● ADC 通道数：10 ● 定时器/计数器数量：3个定时器
STM32单片机编程方法 您可以通过6种方法对STM32微控制器进行编程。分别是： 1. STM32duino Bootloader 2. 串口 3. 通过使用 ST-Link 调试器 4. 通过BMP（黑魔法专业版） 5. Jlink 6. 通过 HID 引导加载程序 2.0
在这里我们将使用最流行的方法，即串口方法来编程 STM32 微控制器。为此，您需要USB转TTL转换器。我们使用的是FTDI模块对STM32进行编程。下面给出STM32和USB转TTL的连接图。
使用Arduino IDE设置 STM32 在开始使用STM32之前，我们需要将STM32开发板库添加到Arduino IDE，以便我们可以使用Arduino IDE对STM32进行编程。
因此，请按照以下步骤操作：
第1步：单击菜单“文件”，然后单击“首选项”，在下面添加以下链接： - http://dan.drown.org/stm32duino/package_STM32duino_index.json

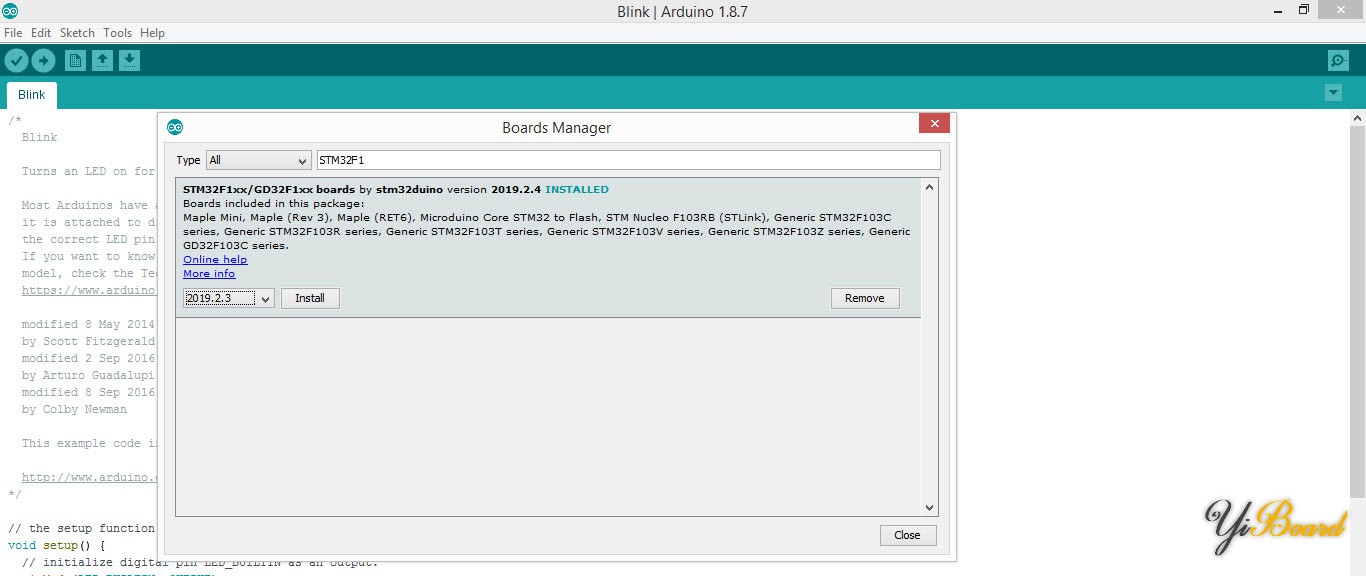

第2步：点击工具 -> 开发板 -> 板管理器，然后输入STM32F1，安装以下库文件：
第3步：安装完成后，更改以下选项
测试LED闪烁 现在您可以将USB转TTL转换器连接到您的计算机。请按照上述电路将FTDI USB转换器与STM32连接，确保已在计算机上安装了FTDI驱动程序，否则Arduino IDE不会显示端口。
现在您可以复制下面的闪烁草图代码并将其上传到STM32开发板。上传完成后，您可以在IDE终端上看到以下内容。
源代码 - #define LED_BUILTIN PC13
- void setup() {
- // initialize digital pin LED_BUILTIN as an output.
- pinMode(LED_BUILTIN, OUTPUT);
- }
-
- // the loop function runs over and over again forever
- void loop() {
- digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)
- delay(1000); // wait for a second
- digitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOW
- delay(1000); // wait for a second
- }
|
