发表于: 2021-6-30 19:41:42 | 显示全部楼层

BX2416-m2416s-S2a模组是合肥联睿微电子(BlueX Micro)公司推出了一款蓝牙5.0模组,该模组基于BX2416芯片SoC,内置2Mb的Flash存储。该模组共有14个引脚,其中包含SWD、UART以及I2C接口,同时还包含了8个GPIO。BX2416-m2416s-S2a模组尺寸紧凑,大小仅为21 x 15 mm。


博根工作室根据其提供的手册绘制了该模组的PCB封装,并添加了相对应的3D模型。该封装使用Altium Designer 19软件设计,可以在AD10及以上的版本中使用。

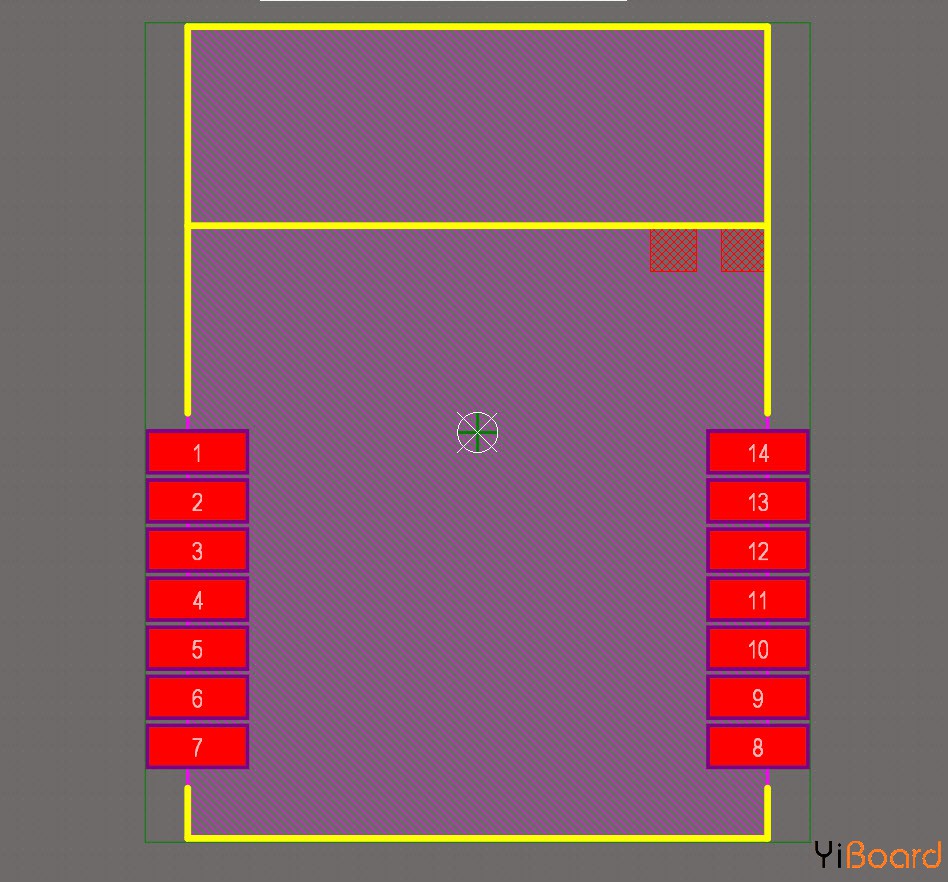

以下是该模组的PCB封装和3D效果截图:





BX2416-m2416s-S2a模组的官网链接:m2416s-S2a


---------------------------------------

博根工作室(Bolgen Studio)可以提供各类元器件的封装定制设计,尺寸精确,如果有需要,可以联系QQ:2591269277(博根工作室)或查看淘宝店铺
