在前篇文章中，我们介绍了一款如何使用DHT11、BMP180和Arduino开发板制作一个气象站。但是，该项目有一个缺点，那就是16X2 LCD的功耗。如果我们要搭建一个电池供电的项目，并且希望持续几个星期甚至几个月，例如一个气象站，那么我们就必须更换以前教程中的LCD键盘扩展模块，然后再尝试诺基亚5110 LCD显示屏。在本篇文章中，我们将向您展示如何使用Arduino驱动此显示屏，从而搭建一个具有更长电池寿命的项目。

所需的组件

由于我们只是要驱动显示屏，因此本篇文章将不需要传感器，但是，我们将需要下面列出的组件，其中包括诺基亚5110，并且将展示如何使用Arduino开发板驱动显示屏。

1. 诺基亚5110显示屏

2. Arduino Mega开发板

3. 跳线

4. 面包板

5. 移动电源诺

基亚5110显示屏基本上是用于许多应用程序的图形LCD显示屏。它最初旨在用作手机的屏幕，并在90年代用于许多手机。该显示屏使用低功耗CMOS LCD控制器/驱动器PCD8544，该驱动器驱动尺寸为84×48的图形显示器。它非常便宜，价格约为3美元。

诺基亚5110 LCD可以显示文本、图形以及位图。当该显示屏完全点亮时，它消耗约10mA电流，而在关闭背光的情况下，它消耗的电流低至0.4mA。与前一篇文章中使用的键盘LCD扩展模块相比，该显示屏消耗的功率非常低。

原理图

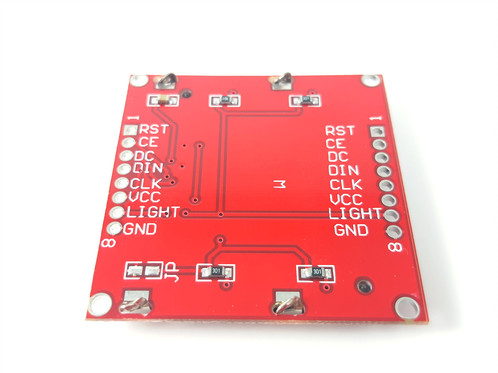

显示器有两个侧面，可以将插头引脚连接到该侧面。您可以选择一个侧面焊接插头，以便将显示屏牢固地安装在面包板上。显示屏在以3.3V电压供电时效果最佳。

灯引脚接地时，将背光灯设为“ ON”，而将灯引脚连接至VCC时，背光灯为“ OFF”。

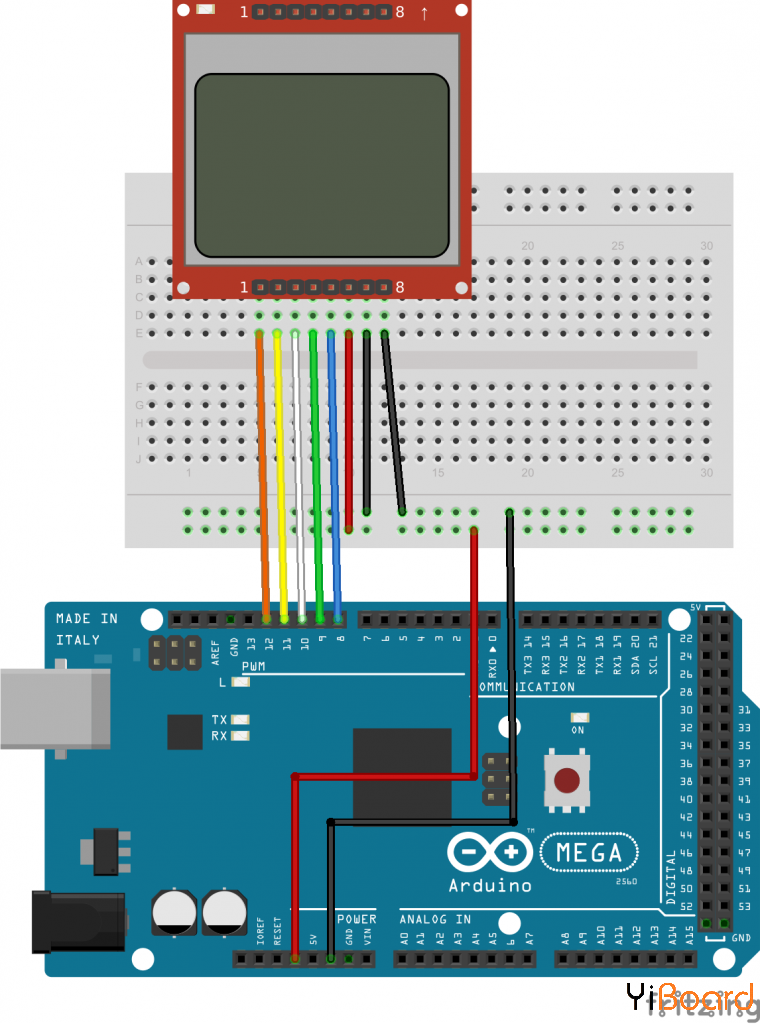

诺基亚5110显示屏连接图

显示屏	Arduino
引脚1（RST）	D12
引脚2（CE）	D11
引脚3（DC）	D10
引脚4（DIN）	D9
引脚5（CLK）	D8
引脚6（VCC）	VCC
引脚7（LIGHT）	GND
引脚8（GND）	GND

现在我们已经完成了原理图，现在转到该项目的代码。

代码

在开始为该项目编写代码之前，首先，我们需要下载由rink-dink电子产品制造的5110 LCD图形库。该库完成了大部分繁重的工作，使我们可以轻松使用LCD。单击此处访问下载页面，然后下载LCD5110_graph zip文件。完成后，将文件解压缩到您的首选位置，然后将解压缩的文件夹重命名为“ LCD5110”之类的简单名称。将此文件夹复制并粘贴到arduino库文件夹中，然后运行arduino IDE。

单击该文件，然后单击示例，然后单击LCD5110。由于我们使用的是Arduino Mega，因此在LCD5110下拉菜单中单击Arduino（AVR）并打开LCD图形演示文件，然后将代码分解为几部分并进行解释。

// It is assumed that the LCD module is connected to
// the following pins using a levelshifter to get the
// correct voltage to the module.
// SCK - Pin 8
// MOSI - Pin 9
// DC - Pin 10
// RST - Pin 11
// CS - Pin 12
//

复制代码

在代码中，我们只需要更改一些内容。我们可以从上面的注释部分看到，显示器的RST引脚连接到引脚11，但在我们的示例中，我们将此引脚连接到Arduino Mega的引脚12。我们还必须将CS从引脚12更改为11。在注释部分之后的第一行，包括LCD5110库，然后创建了myGLCD对象，其数字为LCD连接到的引脚。 myGLCD对象中的最后两个值是RST和CS值，它们已按照最初的说明进行了更改。

#include <LCD5110_Graph.h>
LCD5110 myGLCD(8,9,10,12,11);

复制代码

完成此操作后，我们转到setup函数。在setup函数中，InitLCD方法用于初始化显示，该方法采用一个用于显示对比度的参数。对比度值介于0-127之间，并且由于我们未输入任何值，因此将使用默认值70。接下来，调用setFont方法，该方法将smallFont设置为显示字体样式，最后，使用randomSeed函数，该函数使用未连接引脚上的AnalogRead作为随机输入来初始化随机数生成器。

void setup()
{
myGLCD.InitLCD();
myGLCD.setFont(SmallFont);
randomSeed(analogRead(7));
}

复制代码

在loop函数中，第一行使用clrScr方法清除屏幕缓冲区。使用drawBitmap方法绘制arduino徽标，并在调用该徽标时将其放置在屏幕缓冲区中。使用update方法将屏幕缓冲区复制到屏幕上，然后我们给它2秒钟的延迟，然后再次清除屏幕缓冲区。

myGLCD.clrScr();
myGLCD.drawBitmap(0, 0, arduino_logo, 84, 48);
myGLCD.update();
delay(2000);
myGLCD.clrScr();
myGLCD.print("LCD5110_Graph", CENTER, 0);
myGLCD.print("DEMO", CENTER, 20);

复制代码

接下来，使用drawRect方法绘制一个矩形。使用drawLine方法在for循环中绘制线，该方法采用四个参数（x1，y1，x2，y2）。字体更改为细字体，然后我们在屏幕上打印文本，并调用update方法将字符串缓冲区中的内容复制到屏幕上。插入清除屏幕的延迟时间为5秒钟。项目中使用的大多数功能的名称都是不言自明的，例如myGLCD.drawLine不需要解释，其功能是画一条线。

myGLCD.drawRect(28, 18, 56, 28);
for (int i=0; i<6; i++)
{
myGLCD.drawLine(57, 18+(i*2), 83-(i*3), 18+(i*2));
myGLCD.drawLine((i*3), 28-(i*2), 28, 28-(i*2));
}
myGLCD.setFont(TinyFont);
myGLCD.print("(C)2015 by", CENTER, 36);
myGLCD.print("Henning Karlsen", CENTER, 42);
myGLCD.update();
delay(5000);
myGLCD.clrScr();

复制代码

以下是此项目的完整代码。在本节的开始部分已经描述了一个来自名为LCD5110_Graph_Demo的库的示例，以及如何使用它。

// LCD5110_Graph_Demo
// web: http://www.RinkyDinkElectronics.com/
//
// This program is a demo of most of the functions
// in the library.
//
// This program requires a Nokia 5110 LCD module.
//
// It is assumed that the LCD module is connected to
// the following pins using a levelshifter to get the
// correct voltage to the module.
// SCK - Pin 8
// MOSI - Pin 9
// DC - Pin 10
// RST - Pin 11
// CS - Pin 12
//
#include <LCD5110_Graph.h>
LCD5110 myGLCD(8,9,10,12,11);
extern uint8_t SmallFont[];
extern uint8_t arduino_logo[];
extern unsigned char TinyFont[];
extern uint8_t The_End[];
extern uint8_t pacman1[];
extern uint8_t pacman2[];
extern uint8_t pacman3[];
extern uint8_t pill[];
float y;
uint8_t* bm;
int pacy;
void setup()
{
myGLCD.InitLCD();
myGLCD.setFont(SmallFont);
randomSeed(analogRead(7));
}
void loop()
{
myGLCD.clrScr();
myGLCD.drawBitmap(0, 0, arduino_logo, 84, 48);
myGLCD.update();
delay(2000);
myGLCD.clrScr();
myGLCD.print("LCD5110_Graph", CENTER, 0);
myGLCD.print("DEMO", CENTER, 20);
myGLCD.drawRect(28, 18, 56, 28);
for (int i=0; i<6; i++)
{
myGLCD.drawLine(57, 18+(i*2), 83-(i*3), 18+(i*2));
myGLCD.drawLine((i*3), 28-(i*2), 28, 28-(i*2));
}
myGLCD.setFont(TinyFont);
myGLCD.print("(C)2015 by", CENTER, 36);
myGLCD.print("Henning Karlsen", CENTER, 42);
myGLCD.update();
delay(5000);
myGLCD.clrScr();
for (int i=0; i<48; i+=2)
{
myGLCD.drawLine(0, i, 83, 47-i);
myGLCD.update();
}
for (int i=83; i>=0; i-=2)
{
myGLCD.drawLine(i, 0, 83-i, 47);
myGLCD.update();
}
delay(2000);
myGLCD.clrScr();
myGLCD.drawRect(0, 0, 83, 47);
for (int i=0; i<48; i+=4)
{
myGLCD.drawLine(0, i, i*1.75, 47);
myGLCD.update();
}
for (int i=0; i<48; i+=4)
{
myGLCD.drawLine(83, 47-i, 83-(i*1.75), 0);
myGLCD.update();
}
delay(2000);
myGLCD.clrScr();
for (int i=0; i<8; i++)
{
myGLCD.drawRoundRect(i*3, i*3, 83-(i*3), 47-(i*3));
myGLCD.update();
}
delay(2000);
myGLCD.clrScr();
for (int i=0; i<17; i++)
{
myGLCD.drawCircle(41, 23, i*3);
myGLCD.update();
}
delay(2000);
myGLCD.clrScr();
myGLCD.drawRect(0, 0, 83, 47);
myGLCD.drawLine(0, 23, 84, 23);
myGLCD.drawLine(41, 0, 41, 47);
for (int c=0; c<4; c++)
{
for (int i=0; i<84; i++)
{
y=i*0.017453292519943295769236907684886;
myGLCD.invPixel(i, (sin(y*6)*20)+23);
myGLCD.update();
delay(20);
}
}
delay(2000);
for (int pc=0; pc<3; pc++)
{
pacy=random(0, 28);
for (int i=-20; i<84; i++)
{
myGLCD.clrScr();
for (int p=4; p>((i+20)/20); p--)
myGLCD.drawBitmap(p*20-8, pacy+7, pill, 5, 5);
switch(((i+20)/3) % 4)
{
case 0: bm=pacman1;
break;
case 1: bm=pacman2;
break;
case 2: bm=pacman3;
break;
case 3: bm=pacman2;
break;
}
myGLCD.drawBitmap(i, pacy, bm, 20, 20);
myGLCD.update();
delay(25);
}
}
for (int i=0; i<25; i++)
{
myGLCD.clrScr();
myGLCD.drawBitmap(0, i-24, The_End, 84, 24);
myGLCD.update();
delay(100);
}
myGLCD.setFont(SmallFont);
myGLCD.print("Runtime (ms):", CENTER, 32);
myGLCD.printNumI(millis(), CENTER, 40);
myGLCD.update();
for (int i=0; i<5; i++)
{
myGLCD.invert(true);
delay(1000);
myGLCD.invert(false);
delay(1000);
}
}

复制代码

将开发板连接到PC，并确保选择了正确的开发板和COM端口。然后在工具菜单下，点击上传按钮。

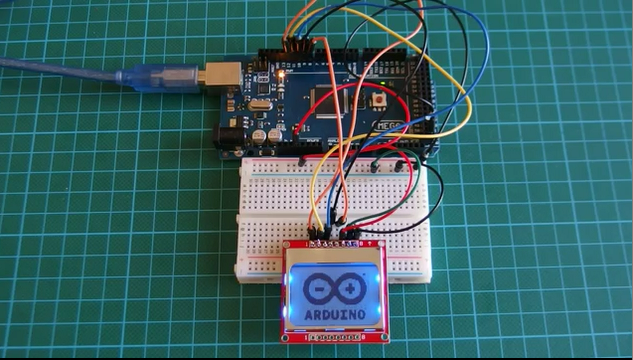

演示效果

上载代码后，您应该看到如下图所示的输出。
