我特别喜欢微小的开发板,特别是那些价格实惠,并且可以与基于Eclipse的工具一起使用。所以我很高兴能在在Mouser上看到NXPLPC845-BRK开发板,所以我立即订购了几个开发板。为什么买那么多呢?因为他们只需6美元!


恩智浦LPC845-BRK开发板


昨天开发板到了,时间很完美,他们可以(以及更多)融入下一学期的大学课程材料。所以你可能会看到这个开发板的更多教程。


lpc845-brk开发板


拆箱

该套件采用坚固的包装盒,配有:

●    LPC845-BRK开发板

●    两个10pin插头

●    Micro USB线

●    一把小螺丝刀

●    两个2针跳线和标头

●    入门参考卡


lpc845-brk套件内容

该电路板开箱即用,不需要任何焊接,并提供接头以满足定制电路板的需求。我喜欢提供插头的方式,可以焊接到电路板上。

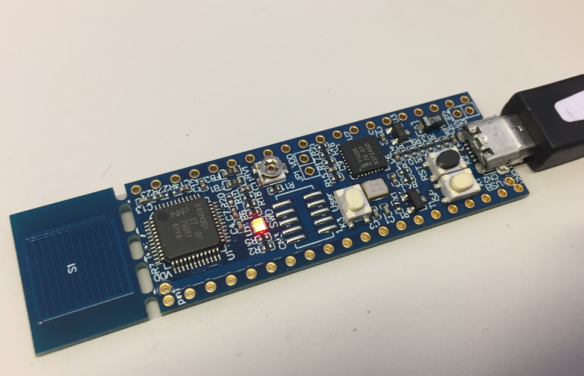

LPC845-BRK开发板

电路板上的主要MCU是采用QFN48封装的LPC845(LPC845M301JBD4,ARM Cortex-M0 +、30 MHz、64 KB FLASH和16 KB SRAM):

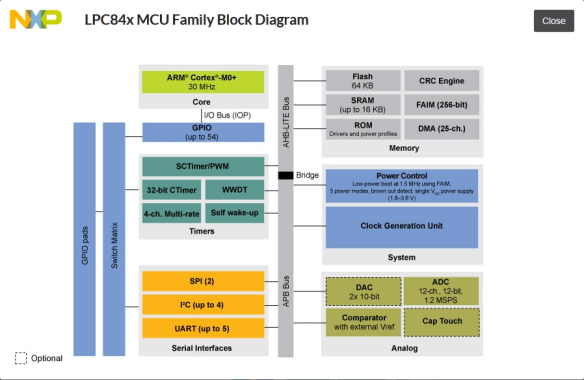

LPC84x框图

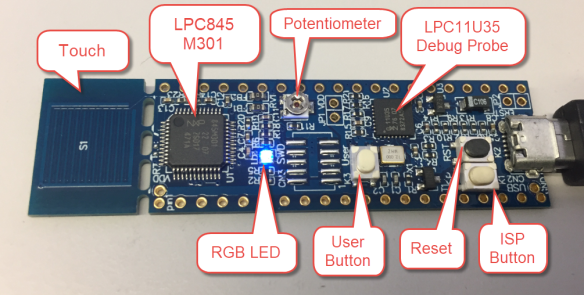

电路板有一个“分离”的触摸区域:如果我不需要它,我可以使电路板更小。它包括一个电位器、一个RGB LED、三个按钮(复位、用户和ISP)。最重要的是:LPC11U35充当调试器:


LPC845-BRK开发板组件


我可以将LPC845与外部调试器配合使用:为此,我必须焊接跳线和2×5插头。所有三个按钮都可以用作用户按钮,因此从技术上讲,它们有三个。电流表也有跳线来测量使用的电流。


软件和工具

该开发板没有专用的MCUXpresso SDK,所以我从http://mcuxpresso.nxp.com/下载了该器件的SDK:


适用于LPC845的SDK

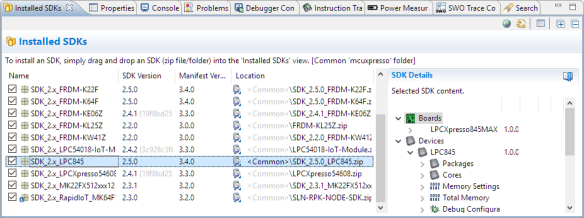

通过拖放我将它添加到NXP MCUXpresso IDE 10.3.0:


已安装的LPC845 SDK


在LPC845-BRK网站上有一个zip文件,其中包含我已导入MCUXpresso IDE的示例:


例子


插入时,电路板枚举虚拟COM端口,该端口是LPC845 UART的网关:


虚拟COM端口


我能够开箱即用调试开发板,它被认为是CMSIS-DAP调试器:


linkserver


调试过程


使用MCUXpresso IDE进行调试


总结

我真的很喜欢那块板子。它质量很好,性价比很高。它有一个板载调试器,如果我愿意,甚至可以直接使用J-Link或P&E Multilink。电路板很小,可以挂在面包板上,拆下触摸板后可以做得更小。 Cortex-M0 +不是速度最快、最大的MCU,但它为许多小型应用提供了足够的处理能力。
