TDK公司的开发套件定下了2018年传感器集成的基调

天南地北客

毫无疑问，传感器集成对设备设计的未来仍然非常重要。博世和TDK本月表示，他们正在研发两款开发套件，以便提供原型制作和方便生产的传感器解决方案。

2018年，随着一系列将传感器融入设计的新资源开始出现。特别是，运动传感器和物联网改造方面，鉴于博世本月在CES 2018上展示了智能城市和自动停车技术，这一点非常有意义。 TDK也一直保持改进，主要集中在汽车应用的传感器上。

下面看看博世和TDK的CES上展示的传感器。

TDK SmartMotion开发套件

TDK展示了其SmartMotion平台，这是一系列四种传感器开发套件，旨在与基于Windows的MotionLink软件一起使用。评估板包括一个嵌入式调试器、一个micro USB插座和几个传感器之一，以便工程师能够快速评估和理解特定的TDK传感器解决方案。

所有开发套件都是围绕带有浮点单元的Microchip G55 Cortex-M4 CPU构建的。通过板上已有的嵌入式调试器，用户只需将开发套件连接到他们的计算机并启动基于MotionLink Gui的编程器即可。

其中两个套件包括一个数字运动处理器，该算法使用传感器融合来融合各个结果以创建一个惯性测量单元（IMU）。

●    DK-20602

ICM-20602 6轴运动传感器的开发平台（3轴陀螺仪，3轴加速度计）

●    DK-20648

ICM-20648 6轴运动传感器（3轴陀螺仪，3轴加速度计，数字运动处理器）的开发平台

●    DK-20789

ICM-20789开发平台7轴运动传感器（3轴陀螺仪，3轴加速度计，大气压力传感器）

●    DK-20948

ICM-20948 9轴运动传感器（3轴陀螺仪，3轴加速度计，3轴磁力计，数字运动处理器）的开发平台

博世XDK110和XDK Sensor Node

博世XDK套件和XDK Node被设计为原型和生产就绪附加传感器解决方案，以适应几乎任何设备的物联网。希望将传感器集成到新电路板设计中的用户将使用XDK套件，而希望将传感器解决方案改装到现有产品而不重新设计产品或向现有电路板添加技术的用户应使用XDK节点。

该节点是一个附加传感器，可以纳入新设计或改造成旧设计。想象一下，将它连接到现有的机器上，以检测零件何时不平衡，倾听轴承开始失效或检测起重机吊臂的倾斜角度。传感器数据由32位ARM Cortex M3微控制器收集，并通过蓝牙低功耗或无线局域网传输到监控站。

XDK节点包含以下传感器：

●    三轴加速度计：BMA280（±2 ...±16g可编程）

●    三轴陀螺仪：BMG160（±125°/ s ...±2000°/ s可编程）

●    三轴磁力计：BMM150（±1300μTx轴，y轴，±2500μTz轴）

●    光线传感器：（0.045勒克斯... 188,000勒克斯：22位）

●    温度传感器：BME280（-20°C ... 60°C）

●    气压传感器：BME280（300 hPa ... 1100 hPa

●    湿度传感器：BME280（10％... 90％rH）

●    光线传感器：（0.045勒克斯... 188,000勒克斯：22位）

此外，它还包括三个可编程状态LED、两个可编程按钮、一个微型SD卡插槽、JTAG调试接口以及用于扩展板的接口。

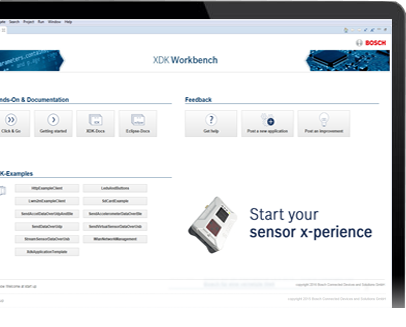

该传感器配有博世免费的XDK Workbench软件解决方案。他们的IDE提供高级和低级API以及用于解释各种用例数据的算法库。

总结

制造商越来越多地将来自博世、TDK和其他制造商的传感器添加到新产品设计中，以实现物联网，但这种整合需要时间。

TDK的开发套件允许快速设置和实现原型。对于那些想要一年产品开发或改造预先IoT设备功能的制造商来说，博世XDK Sensor Node无疑是一个可行的选择，我很期待类似的管理单元解决方案能够遵循。
