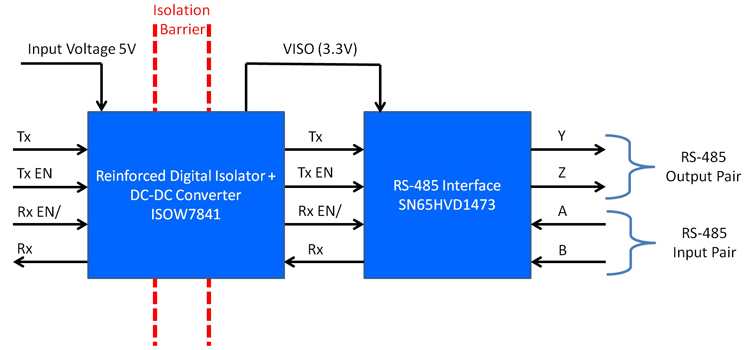

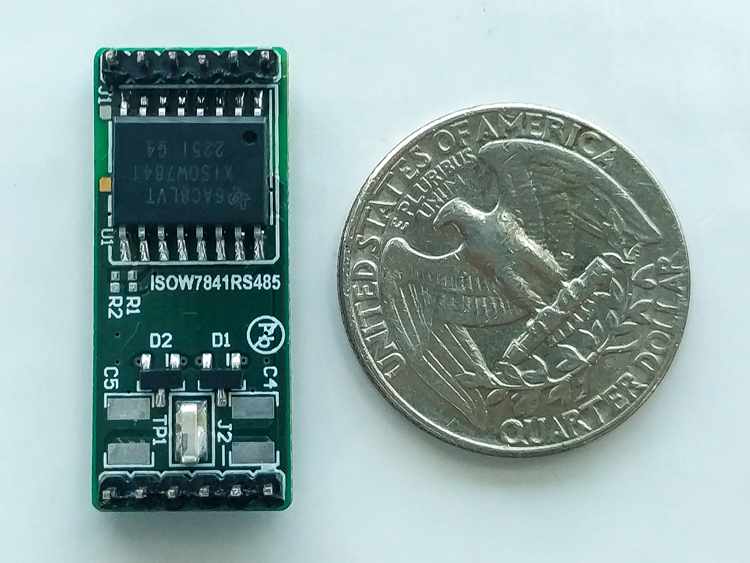

德州仪器的TIDA-00892 参考设计提供了一个紧凑型解决方案,能够生成隔离式直流电源,同时支持隔离式 RS-485 通信。该参考设计包含一个带有集成电源的增强型数字隔离器和一个 RS-485 通信收发器。


特性

●    小型组合解决方案(等同于 ISOW7841 器件大小)

●    单电源解决方案(接口侧不需要单独的电源)

●    BOM 成本降低

●    可扩展至其他全双工 RS-485 收发器






文档资料

■    参考设计原理图:https://www.ti.com/seclit/df/tidrq99/tidrq99.pdf

■    设计指南:http://www.ti.com.cn/cn/lit/ug/tiduct4a/tiduct4a.pdf

■    设计文件(PCB、CAD、Gerber):https://www.ti.com/seclit/df/tidrqa2/tidrqa2.pdf

■    器件清单BOM:https://www.ti.com/seclit/df/tidrqa0/tidrqa0.pdf
