本教程主要介绍如何配置VisualGDBOpenOCD来调试STM32L0开发板的固件,使微控制器进入睡眠模式。


我们将创建一个NUCLEO-L031K6开发板的基本工程,并介绍当CPU进入休眠模式时为什么默认配置不能正常工作,以及如何在调试设置中使用特殊的复位模式来解决该问题。


1、  首先启动Visual Studio并打开VisualGDB Embedded Project Wizard



2、  选择“Create a new project -> Embedded binary”,然后单击“Next”:



3、  从列表中选择ARM工具链和器件型号。 本教程中使用的NUCLEO-L031K6开发板采用的是STM32L031K6微控制器:



4、  使用默认的“LEDBlink”示例继续下一步:

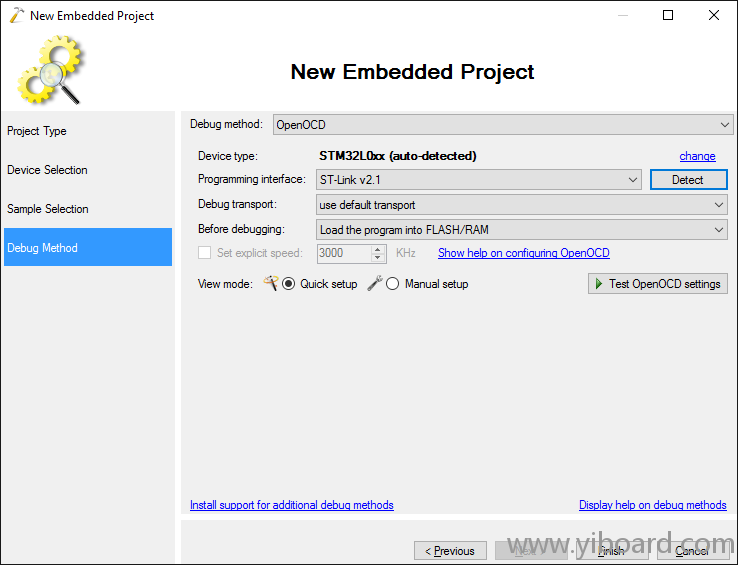

5、  在最后一页选择“OpenOCD”,通过USB连接开发板,然后单击“Detect”自动检测调试设置:



6、  按“Finish”生成项目。 将main()函数的内容替换为以下内容:

  1. int main(void)
  2. {
  3.     HAL_Init();
  4.
  5.     __GPIOB_CLK_ENABLE();
  6.     GPIO_InitTypeDef GPIO_InitStructure;

  7.     GPIO_InitStructure.Pin = GPIO_PIN_3;

  8.     GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;
  9.     GPIO_InitStructure.Speed = GPIO_SPEED_HIGH;
  10.     GPIO_InitStructure.Pull = GPIO_NOPULL;
  11.     HAL_GPIO_Init(GPIOB, &GPIO_InitStructure);
  12.
  13.     for (;;)
  14.     {
  15.         HAL_PWR_EnterSLEEPMode(PWR_LOWPOWERREGULATOR_ON, PWR_SLEEPENTRY_WFI);
  16.         HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_3);
  17.     }
  18.
  19. }
复制代码

该段代码将使器件进入睡眠模式,直到发生SysTick中断。

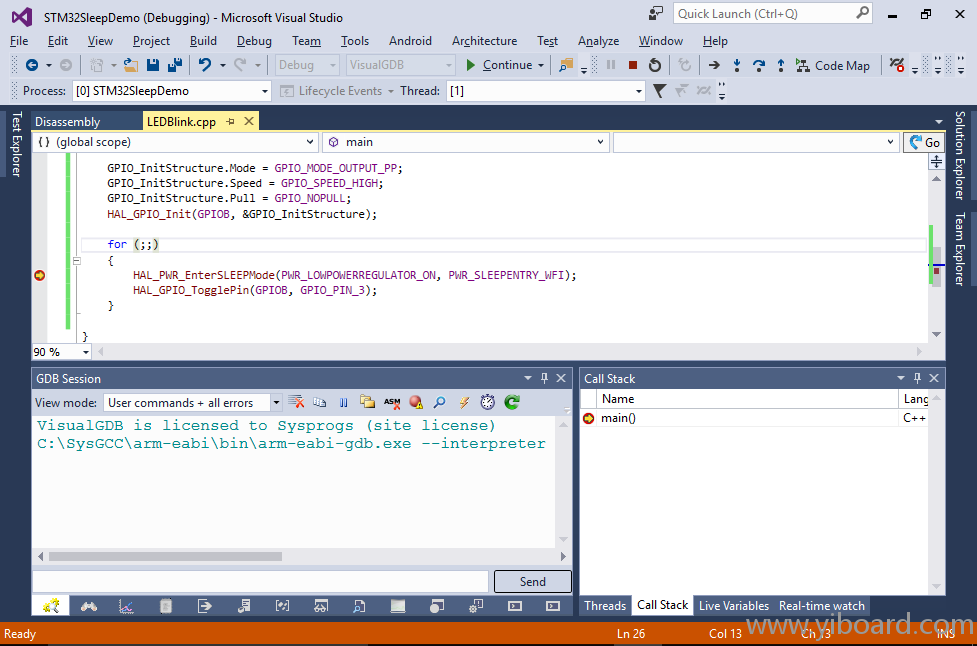

7、  按F5开始调试。 调试应该会正常启动,并且你应该能够单步调试代码:



8、  按Shift-F5停止调试,然后尝试重新启动。 现在调试会失败,并且OpenOCD显示以下错误:

  1. Error: timed out while waiting for target halted
复制代码


发生错误的原因是,当器件处于睡眠模式时,OpenOCD无法通过JTAG正确连接到它。


9、  现在我们将演示如何通过编辑OpenOCD配置来解决这个问题。 打开VisualGDB项目属性的Debug Settings页面,并切换到Manual setup模式:



10、 单击“Target”字段中的“Open”按钮,复制原始文件(例如,复制为stm32l0_reset.cfg),然后在编辑器中打开:



11、 找到以reset_config开头的行,并使用以下行将其替换:

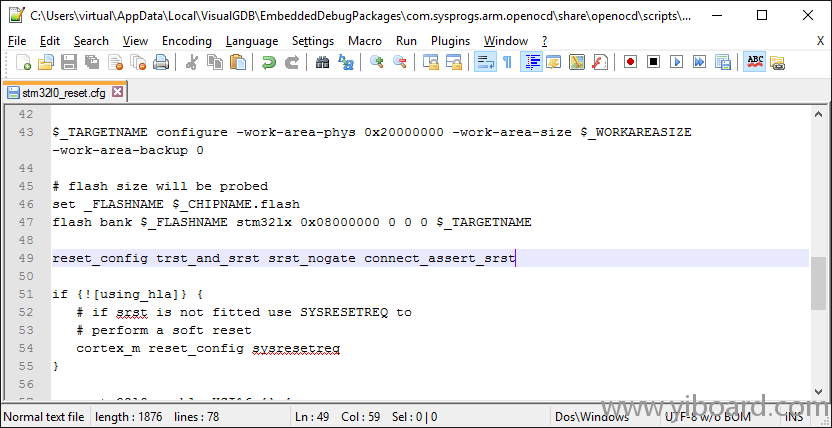

  1. reset_config trst_and_srst srst_nogate connect_assert_srst
复制代码


connect_assert_rst标志将强制OpenOCD在初始连接期间重置CPU,使其脱离睡眠模式并确保调试通信成功。


12、 保存该新脚本并确保在VisualGDB项目属性中选择它:

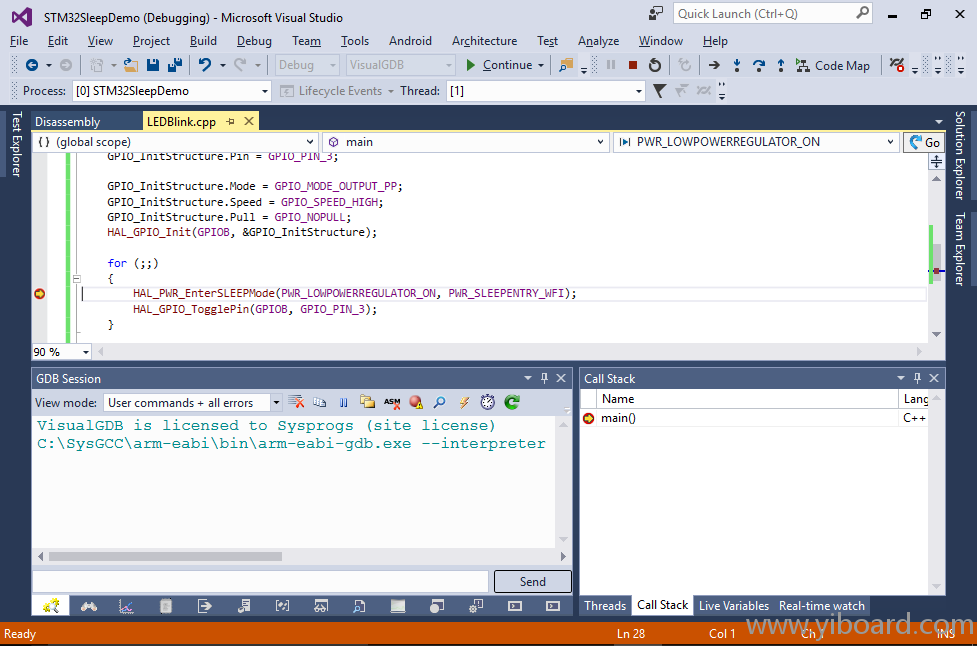

13、 按F5开始调试。 不管固件是否进入睡眠模式,现在调试应该可以正常工作:



参考链接:

Debugging STM32L0 Firmware with Sleep Mode with OpenOCD:http://visualgdb.com/tutorials/stm32/sleep/
