Altium Designer集成库筛选元件功能的一个奇葩设计

博根工作室

Altium Designer软件提供了强大的筛选功能，支持使用特殊字符“？”或者“*”实现快速在集成库查找元件型号的功能，方便在原理图中放置元件符号库。比如需要在原理图中放置LM339，只需要在包含这个元件的集成库中输入LM339，就会筛选出这个型号。

集成库筛选功能对元件名称支持的比较到位，但对集成库包含的PCB封装支持的并不友好。比如，在常见元件集成库中包含AD7190，该元件是一个24位ADC，封装是TSSOP。在筛选中输入"AD71*"，就能快速定位到该型号。

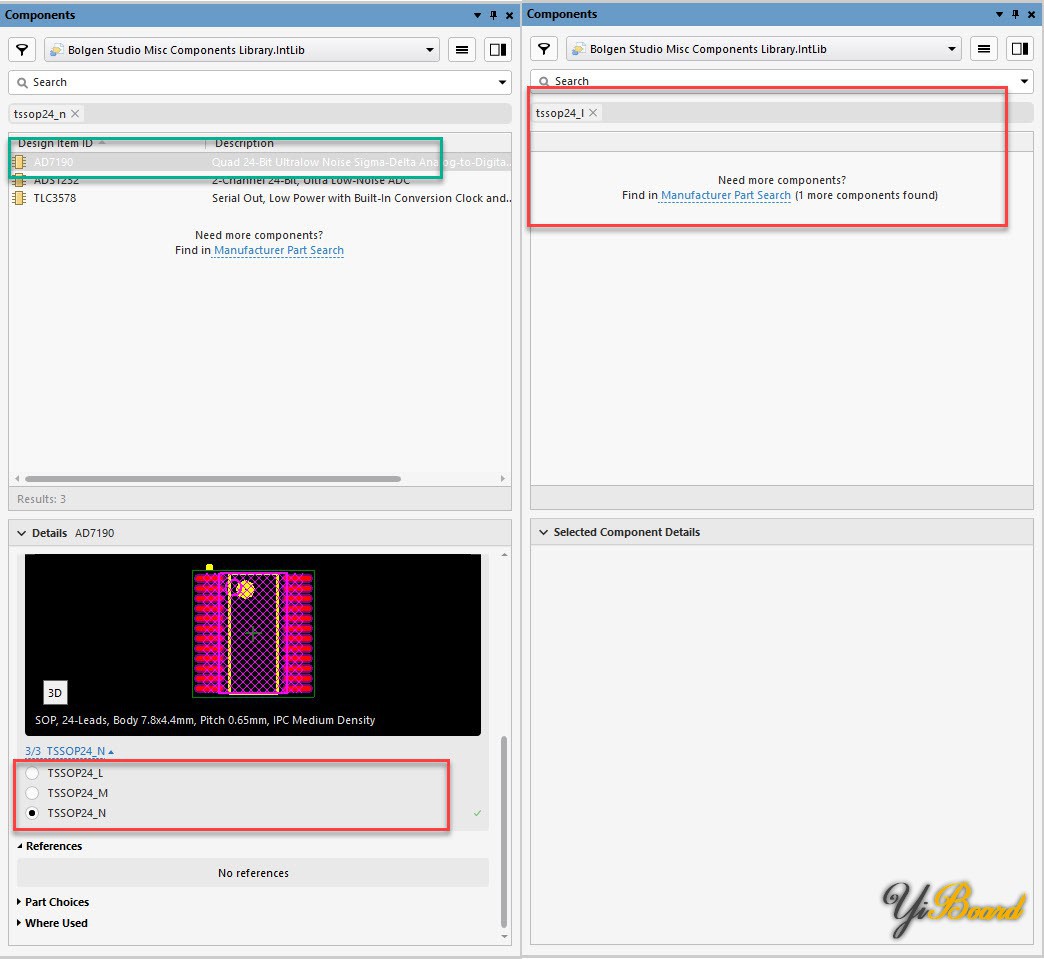

AD7190元件中包含3个PCB封装，TSSOP24_L、TSSOP24_M和TSSOP24_N，默认的封装是TSSOP24_N。如果在筛选中输入“TSSOP24_N”，在查找结果中能找到该型号；但是如果输入的是“TSSOP24_L”或者“TSSOP24_M”，在结果中竟然没有这个型号。Altium Designer在筛选索引中制加入了默认的PCB封装，而其他的PCB封装不支持被查找。

测试使用的是AD24.6.1，希望Altium Designer能在下一个版本支持这个功能呢。
