宁波高松电子有限公司(DEGSON)创建于1990年,是全球知名的工业连接器整体解决方案提供商。其主要产品包含接线端子、导轨式端子、圆形连接器、矩形重载连接器以及电动汽车充电连接器。2EDG系列插拔式接线端子采用PCB焊接底座,可灵活配套多种插头。该系列接线端子外观形式多样,包含直插、弯插、45度、双层直插和双层弯插,并支持开口和封口,是产品应用最广泛的端子之一。


博根工作室根据外形图纸手册制作了2EDG系列接线端子常见型号的PCB封装库,并提供原理图库、集成库和3D模型。该系列PCB封装库采用5.08mm间距,支持2P-24P引脚数,共计299个型号。支持的型号列表如下:

●    2EDGA-5.08-XXP(02P-24P)

●    2EDGB-5.08-XXP(02P-24P)

●    2EDGLC-5.08-XXP(02P-24P)(45度)

●    2EDGR-5.08-XXP(02P-24P)(开口弯插)

●    2EDGV-5.08-XXP(02P-24P)(开口直插)

●    2EDGRC-5.08-XXP(02P-24P)(封口弯插)

●    2EDGVC-5.08-XXP(02P-24P)(封口直插)

●    2EDGVH-5.08-XXP(04P-48P)

●    2EDGRH-5.08-XXP(04P-48P)

●    2EDGVT-5.08-XXP(04P-48P)

●    2EDGRT-5.08-XXP(04P-48P)

●    2EDGVTC-5.08-XXP(04P-48P)

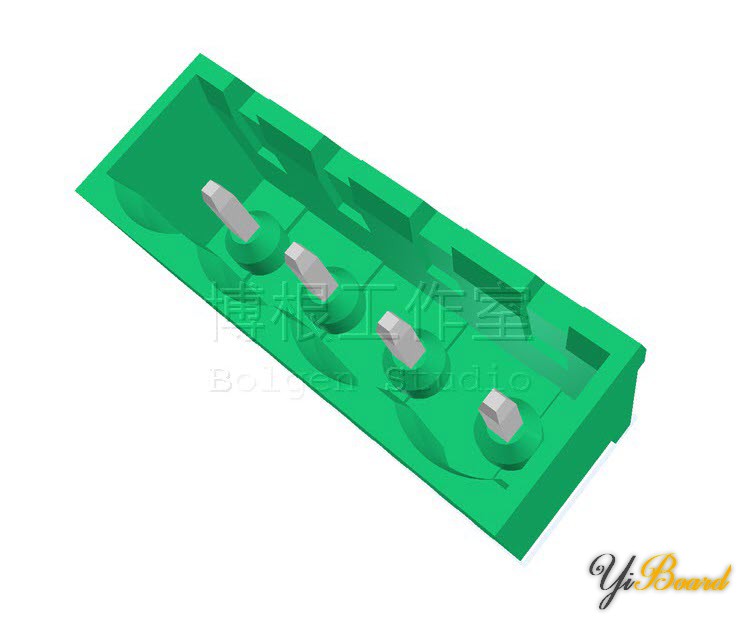

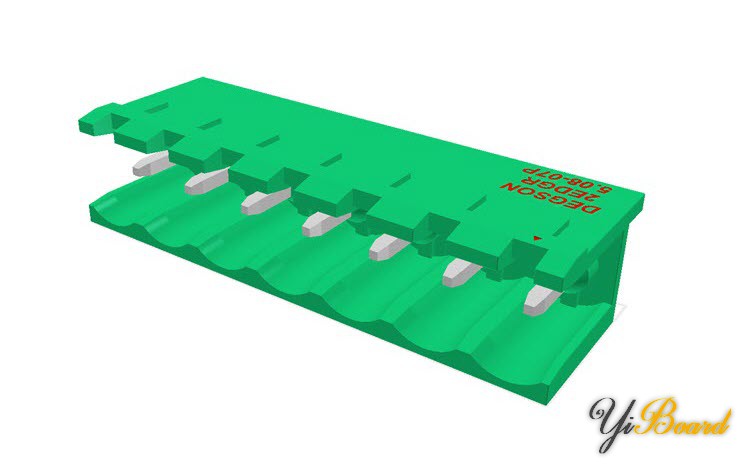

该系列接线端子封装库附带精细的3D模型,效果逼真,并提供STP格式的模型文件,可用于机械建模。以下是部分元件在Altium Designer的3D效果:





2EDG-5.08系列插拔式接线端子PCB封装库已在淘宝店铺上架,有需要的可以看一下。以下是商品链接:

●    2EDG-5.08系列插拔式接线端子PCB封装库 DEGSON高松AD格式带3D模型:https://item.taobao.com/item.htm?id=676734899292




2EDG-5.08系列插拔式接线端子PCB封装库的简介视频(哔哩哔哩)

https://www.bilibili.com/video/660062746888/



博根工作室(Bolgen Studio)可以提供超过2400万种元器件的原理图符号库、PCB封装库以及3D模型,每月新增10K+的型号,如果有需要,可以联系QQ:2591269277(博根工作室)。
