在本篇文章中,我们将制作一款两轮遥控机器人小车,使用的组件包含nRF24L01模块、Arduino UNO和Funduino操纵杆扩展板组成的控制部分,Arduino nano开发板以及和一个用于控制直流电机的L298N电机驱动器。


nRF24L01和L298N电机驱动器为机器人小车提供动力,并且以arduino nano为大脑。此外,为了控制这款车,我们使用Arduino UNO和Funduino操纵杆模块。


nRF24L01射频收发器芯片

nRF24L01是一款真正快速、低成本的RF收发器芯片。它的工作频率为2.4GHz,速率高达2Mbps,功耗极低,这意味着一节5号电池可以为其供电多年。它的工作电压范围为1.9至3.6V,峰值RX / TX电流小于14mA。



增强型ShockBurst硬件协议加速器还可以卸载应用微控制器的时间关键协议功能,实现与低成本第三方微控制器的高级和强大无线连接。


Funduino操纵杆Arduino扩展板

Funduino是一款非常酷的Arduino扩展板,可轻松放在Arduino UNO之上,我们可以轻松地将普通的Arduino UNO转换为用户友好的操纵杆。



屏蔽提供简单的模拟输入,带有操纵杆和四个独立按钮。还包括两个额外的小按钮。


操纵杆可用于控制各种事物,例如屏幕上的旋律、机器人或像素,并且按钮可用于导航或游戏控制。


所需的硬件

●    Arduino UNO开发板

●    Arduino nano开发板

●    Funduino操纵杆扩展板

●    L298N电机驱动器

●    2个nRF24L01

●    移动电源

●    机器人汽车底盘

●    2个直流电机



硬件组装

将Arduino Uno和Funduino组装在一起。将Funduino置于Uno之上。它很容易组装。


接下来,将nRF24L01插入Funduino操纵杆模块顶部,如下图所示。



硬件接线

如果您从亚马逊购买了一个机器人底盘套件,请首先进行组装。接下来,按照Fritzing图并将所有组件连接到Arduino Nano,如下所示。

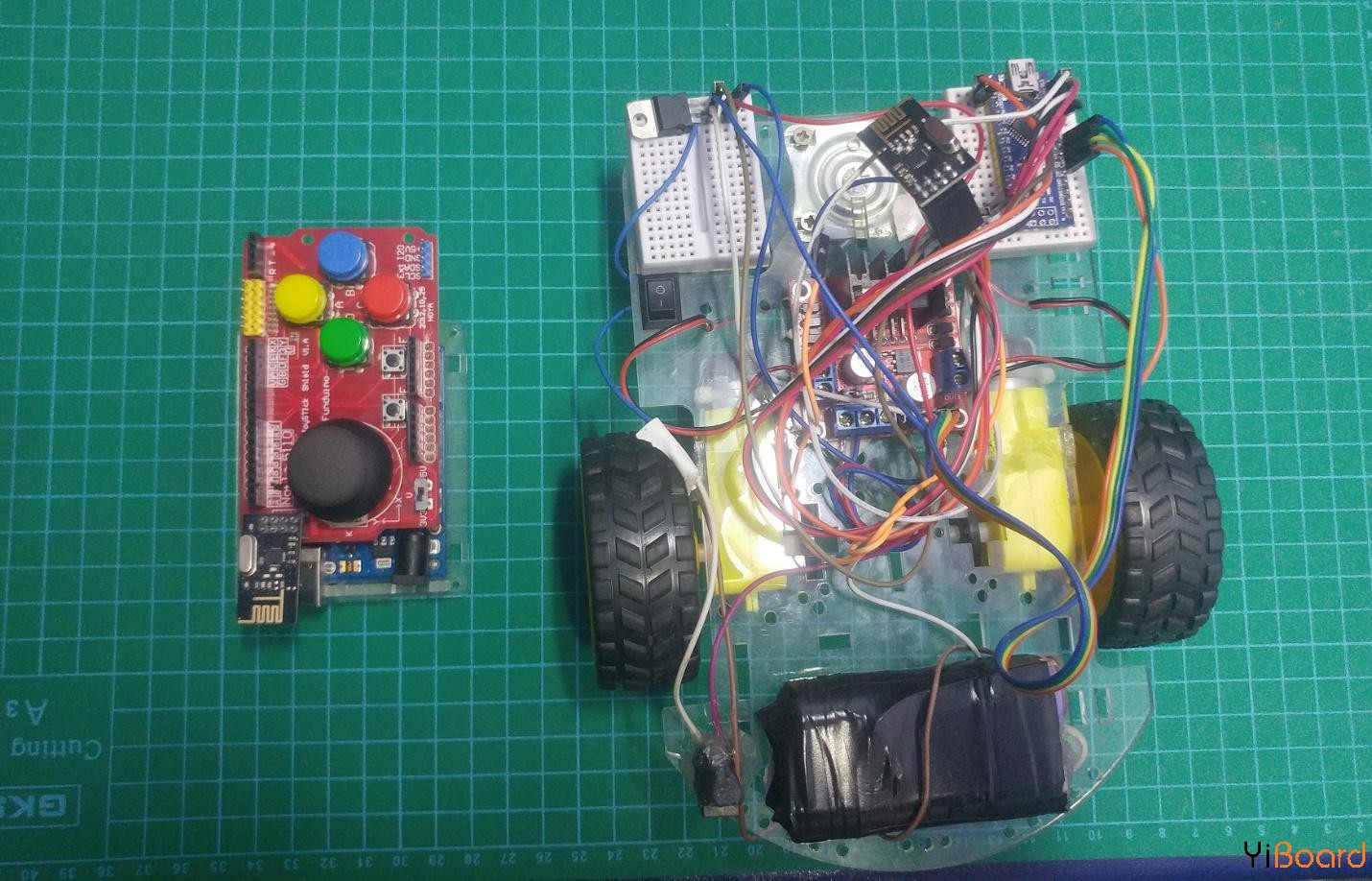

下图是组装完成后的效果:



控制端的代码: Arduino Joystick shield Code.rar (794 Bytes, 下载次数: 4)
