使用Arduino开发板和BMP180确定压力和海拔高度

风筝

在飞行机器人、气象站、改善路线性能、运动等众多项目中，测量压力和高度非常重要。在本篇文章中，您将学习如何使用BMP180传感器，这是最常用的压力测量传感器之一。

什么是气压？

气压或大气压力来自地球上空气的重量。该压力在海平面约为每平方厘米1千克。

有几个单位表示大气压力，可以很容易地相互转换。用于测量压力的单位是帕斯卡（Pa）。

单位	1hPa当量
帕斯卡（Pa）	100
大气压（atm）	0.000986923
Milibar（MBR）	1
毫米汞柱（mmHg）	0.750063755
英寸汞柱（inHg）	0.02953
Torr（托）	0.750061683
磅/平方英寸（psi）	0.014503774
牛顿每平方米（N /平方公尺）	100

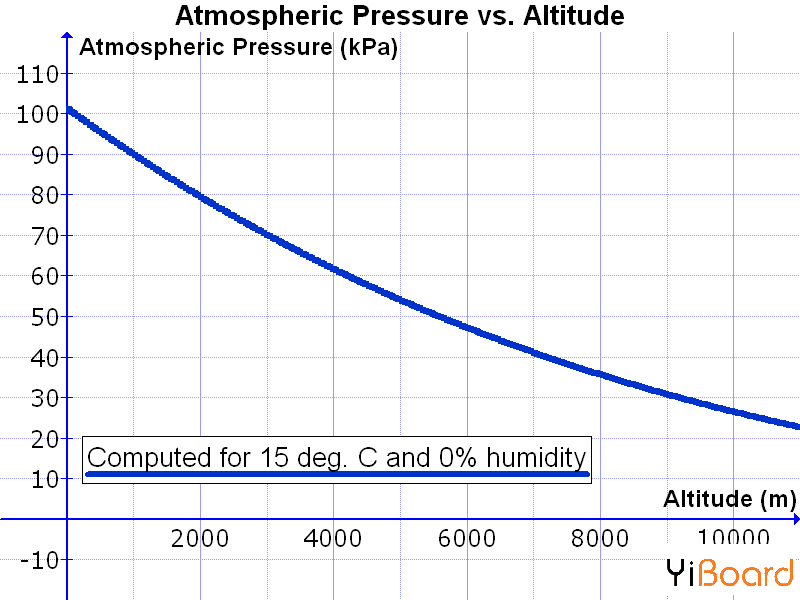

气压与海平面的高度具有近似线性的反比，因此如果我们测量地点的气压，我们可以使用简单的数学运算从海平面计算海拔高度。

GY-68 BOSCH BMP180压力传感器特点

BOSCH BMP180是测量压力和海拔高度最常用的传感器之一。该模块最重要的功能如下：

●    压力测量范围为300至1100hPa

●    -0.1hPa绝对压力的测量精度

●    12hPa相对压力的测量精度

●    低功耗（标准模式下为5μA，每秒一次采样）

●    内部温度传感器，精度为0.5°C

●    支持I2C协议进行通信

●    完全校准

所需的材料

●    Arduino UNO R3开发板

●    BOSH BMP180模块

●    跳线

●    Arduino IDE

如何在Arduino中使用GY-68 BMP180压力传感器？

●    该传感器可作为模块使用，方便使用。 BMP180传感器模块的主要部件是：

●    BMP180传感器

●    3.3伏稳压器。此稳压器允许您将模块连接到5V。

●    需要上拉电阻才能正确通信I2C

电路链接

下载BMP180_Breakout_Arduino_Library以使用BMP180传感器模块：BMP180_Breakout_Arduino_Library。

计算不同单位的绝对压力和基于海平面的海拔高度

1. */

2.

3.   BMP180

4.

5.   modified on 23 Apr 2019

6.   by Saeed Hosseini @ Electropeak

7.   https://electropeak.com/learn

8.

9. */

10.

11. #include <SFE_BMP180.h>

12. #include <Wire.h?

13.

14. SFE_BMP180 pressure;

15.

16. #define ALTITUDE 943.7 // Altitude of Electropeak Co. in meters

17.

18. void setup() {

19.   Serial.begin(9600);

20.   if (pressure.begin())

21.     Serial.println("BMP180 init success");

22.   else

23.   {

24.

25.     Serial.println("BMP180 init fail\n\n");

26.     Serial.println("Check connection");

27.     while (1);

28.   }

29.

30. }

31.

32. void loop() {

33.

34.   char status;

35.   double T, P, p0, a;

36.

37.   status = pressure.startTemperature();

38.   if (status != 0)

39.   {

40.     delay(status);

41.     status = pressure.getTemperature(T);

42.     if (status != 0)

43.     {

44.

45.       Serial.print("temperature: ");

46.       Serial.print(T, 2);

47.       Serial.println(" deg C ");

48.

49.       status = pressure.startPressure(3);

50.       if (status != 0)

51.       {

52.

53.         delay(status);

54.         status = pressure.getPressure(P, T);

55.         if (status != 0)

56.         {

57.

58.           Serial.print("absolute pressure: ");

59.           Serial.print(P, 2);

60.           Serial.print(" hpa = ");

61.           Serial.print(P * 100, 2);

62.           Serial.print(" pa = ");

63.           Serial.print(P * 0.000986923, 2);

64.           Serial.print(" atm = ");

65.           Serial.print(P * 0.750063755, 2);

66.           Serial.print(" mmHg = ");

67.           Serial.print(P * 0.750061683, 2);

68.           Serial.print(" torr = ");

69.           Serial.print(P * 0.014503774, 2);

70.           Serial.println(" psi");

71.

72.

73.           p0 = pressure.sealevel(P, ALTITUDE); // we're at 943.7 meters

74.           Serial.print("relative (sea-level) pressure: ");

75.           Serial.print(p0, 2);

76.           Serial.println(" hpa ");;

77.

78.

79.           a = pressure.altitude(P, p0);

80.           Serial.print("your altitude: ");

81.           Serial.print(a, 0);

82.           Serial.println(" meters ");

83.         }

84.         else Serial.println("error retrieving pressure measurement\n");

85.       }

86.       else Serial.println("error starting pressure measurement\n");

87.     }

88.     else Serial.println("error retrieving temperature measurement\n");

89.   }

90.   else Serial.println("error starting temperature measurement\n");

91. Serial.println("==========================================================================");

92.   delay(5000);

93. }

复制代码

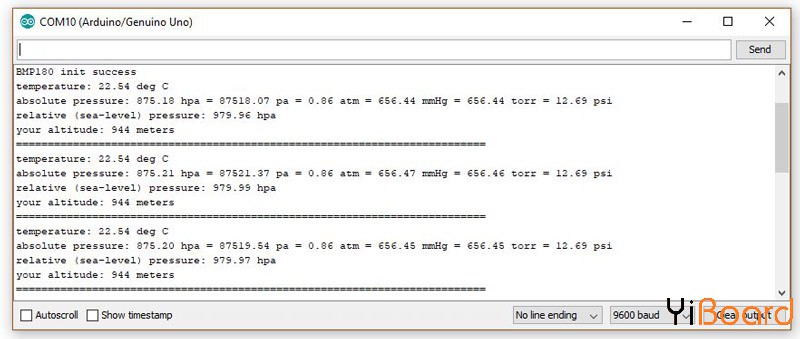

让我们更准确地查看压力和高度计算的过程：

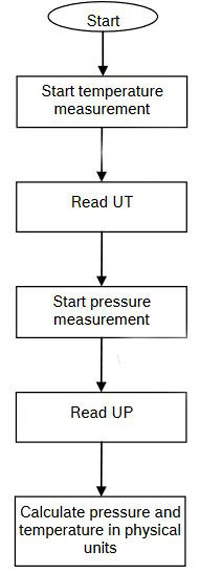

根据上述算法，首先我们使用startTemperature()开始计算温度，然后使用getTemperature(T)将温度存储在变量T中。之后，我们用startPressure(3)计算压力。数字3是可以在0和3之间变化的最大分辨率。使用getPressure(P)我们将绝对压力存储在变量P中。此压力的量以hPa为单位，可以根据之前的表格转换为不同的单位。绝对压力随高度而变化。为了消除高度对计算压力的影响，我们应该根据存储在ALTITUDE变量中的高度使用sealevel(P,ALTITUDE)函数，并将测量值存储在任意变量中，例如p0。

使用altitude(P,p0)计算您的高度。此函数计算仪表的高度。

制作一个高度计！

与许多其他压力传感器一样，BMP180压力传感器测量绝对压力，绝对压力随高度的变化而变化。因此，您可以通过测量压力来计算相对高度。

1. /*

2.

3.   BMP180 - altimeter

4.

5.   modified on 23 Apr 2019

6.   by Saeed Hosseini @ Electropeak

7.   https://electropeak.com/learn

8.

9. */

10.

11. #include <SFE_BMP180.h>

12. #include <Wire.h>

13.

14.

15. SFE_BMP180 pressure;

16.

17. double baseline;

18.

19. void setup()

20. {

21.   Serial.begin(9600);

22.   Serial.println("REBOOT");

23.

24.   if (pressure.begin())

25.     Serial.println("BMP180 init success");

26.   else

27.   {

28.

29.     Serial.println("BMP180 init fail (disconnected?)\n\n");

30.     while (1);

31.   }

32.

33.   baseline = readPressure();

34.

35.   Serial.print("baseline pressure: ");

36.   Serial.print(baseline);

37.   Serial.println(" hpa");

38. }

39.

40. void loop()

41. {

42.   double a, P;

43.

44.

45.   P = readPressure();

46.

47.   a = pressure.altitude(P, baseline);

48.

49.   Serial.print("relative altitude: ");

50.   if (a >= 0.0) Serial.print(" ");

51.   Serial.print(a, 1);

52.   Serial.println(" meters, ");

53.   delay(500);

54. }

55.

56.

57. double readPressure()

58. {

59.   char status;

60.   double T, P, p0, a;

61.   status = pressure.startTemperature();

62.   if (status != 0)

63.   {

64.     delay(status);

65.     status = pressure.getTemperature(T);

66.     if (status != 0)

67.     {

68.       status = pressure.startPressure(3);

69.       if (status != 0)

70.       {

71.         delay(status);

72.         status = pressure.getPressure(P, T);

73.         if (status != 0)

74.         {

75.           return (P);

76.         }

77.         else Serial.println("error retrieving pressure measurement\n");

78.       }

79.       else Serial.println("error starting pressure measurement\n");

80.     }

81.     else Serial.println("error retrieving temperature measurement\n");

82.   }

83.   else Serial.println("error starting temperature measurement\n");

84. }

复制代码

startPressure(3)函数计算绝对压力值。 由于压力随温度和湿度的变化而变化，我们将初始压力存储在变量baseline中。 根据该值和瞬时压力，altitude(P,baseline)函数计算以米为单位的相对高度。
