使用PIR传感器和Arduino开发板制作一款运动探测器

风筝

在本篇文章中，我们将主要展示了一个如何将PIR运动传感器与Arduino开发板一起使用的简单示例。

所需的组件

●    PIR传感器模块

●    Arduino UNO开发板

●    LED照明驱动器LED7706TR

●    蜂鸣器

●    面包板

●    连接导线

●    330欧电阻

PIR运动传感器简介

PIR运动传感器是检测运动的理想选择。 PIR代表“被动红外线（Passive Infrared）”。 基本上，PIR运动传感器测量来自其视野中的物体的红外光。

因此，它可以根据环境中红外光的变化检测运动。 它非常适合检测人是否已进出传感器范围。

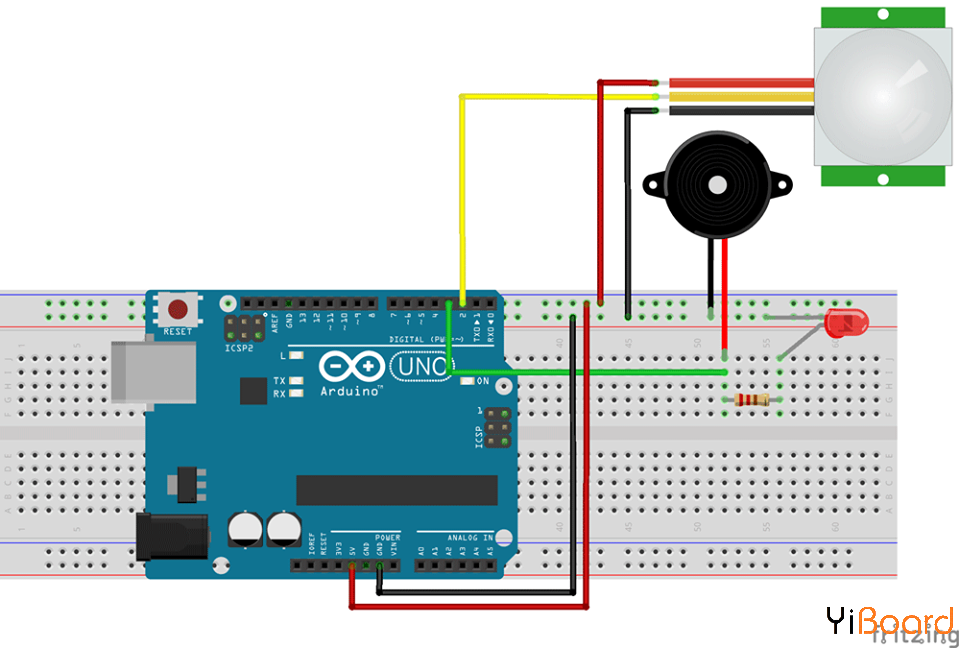

运动检测器原理图

1. int led = 13;                // the pin that the LED is atteched to

2. int sensor = 2;              // the pin that the sensor is atteched to

3. int state = LOW;             // by default, no motion detected

4. int val = 0;                 // variable to store the sensor status (value)

5.

6. void setup() {

7.   pinMode(led, OUTPUT);      // initalize LED as an output

8.   pinMode(sensor, INPUT);    // initialize sensor as an input

9.   Serial.begin(9600);        // initialize serial

10. }

11.

12. void loop(){

13.   val = digitalRead(sensor);   // read sensor value

14.   if (val == HIGH) {           // check if the sensor is HIGH

15.     digitalWrite(led, HIGH);   // turn LED ON

16.     delay(100);                // delay 100 milliseconds

17.

18.     if (state == LOW) {

19.       Serial.println("Motion detected!");

20.       state = HIGH;       // update variable state to HIGH

21.     }

22.   }

23.   else {

24.       digitalWrite(led, LOW); // turn LED OFF

25.       delay(200);             // delay 200 milliseconds

26.

27.       if (state == HIGH){

28.         Serial.println("Motion stopped!");

29.         state = LOW;       // update variable state to LOW

30.     }

31.   }

32. }

复制代码

总结

本篇文章展示了如何将PIR运动传感器与Arduino一起使用的简单示例。 现在，您可以在更高级的项目中使用PIR运动传感器。 例如，您可以构建夜间安全灯的项目。
